Регуляторы напряжения серии RPS от KIPPRIBOR: современные решения, открывающие расширенные возможности для точного контроля процессов нагрева

Современные регуляторы напряжения серии RPS от KIPPRIBOR: новые возможности для точного управления нагревом.

Во многих промышленных процессах ключевую роль играет температура: отжиг, химико-термическая обработка, пастеризация, закалка, сушка, пропаривание, нормализация. От точности управления нагревом напрямую зависят качество продукции, стабильность процесса и ресурс оборудования. Сегодня такие задачи решаются в пищевой, лёгкой и тяжёлой промышленности, в лабораторном оборудовании, линиях термообработки и сушильных установках, где требуется стабильное и предсказуемое управление температурой.

Почему регуляторы напряжения серии HD больше не отвечают требованиям?

Долгое время KIPPRIBOR предлагал один из ключевых элементов для систем управления температурой – твердотельные регуляторы серии HD. Это рабочее и надёжное решение, но в реальных проектах проявились ограничения:

нелинейная выходная характеристика усложняет управление процессом и настройку ПИД‑контуров;
требуется усложнять алгоритмы, использовать программную линеаризацию в контроллерах и ПЛК;
отсутствуют трехфазные модели, что критично для мощных нагрузок;

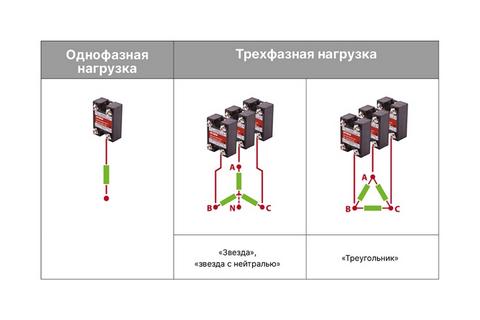

для трехфазных систем приходится собирать решения из трех отдельных однофазных устройств.

Однофазные и трехфазные регуляторы KIPPRIBOR

В результате растут трудозатраты инженера, усложняются монтаж, наладка и последующее обслуживание шкафов управления.

Насыщенность промышленных технологий управляемыми температурными процессами, стабильный спрос на системы управления такими процессами, а также имеющийся опыт продаж стали стимулом для компании KIPPRIBOR к выпуску на рынок новой линейки регуляторов серии RPS.

Новая линейка: регуляторы напряжения RPS

Регуляторы напряжения серии RPS — это полупроводниковые регуляторы с фазовым управлением, рассчитанные на работу с резистивной нагрузкой и оптимизированные для управления нагревателями в температурных системах.

Регуляторы RPS применяются в:

покрасочных камерах и сушильных линиях;
автоклавах для стерилизации и обработки медицинского инструмента;
туннельных сушильных установках и камерах сушки древесины;
печах для термообработки металлических деталей;
паяльных станциях и установках локального подогрева;
системах микроклимата электротехнических шкафов и тепловых мостах.

Такой спектр применения делает RPS универсальным инструментом для проектировщиков и интеграторов систем нагрева.

Ключевые отличия регуляторов серии RPS от регуляторов серии HD

Серия RPS получила переработанную схемотехнику и конструкцию, что позволило устранить основные ограничения предыдущего поколения.

Главное отличие:

микроконтроллерное управление выходным ключом;
линейная выходная характеристика по отношению к управляющему сигналу;
расширенная линейка по току и модификациям (однофазные и трехфазные модели);
универсальный тип управляющего сигнала: ток, напряжение или сопротивление;
наличие трехфазных исполнений для подключения мощных нагрузок;
развитая световая индикация состояния и режимов работы;
встроенная защита от перегрева силовой части (для трехфазных моделей);
поддержка трех- и четырехпроводного подключения (220/380 В).

Однофазный регулятор RPS12

Трехфазный регулятор RPS33/RPS34

За счёт этого инженеру проще прогнозировать поведение системы, а настройка становится повторяемой от объекта к объекту.

Однофазные и трехфазные RPS

В серию входят:

RPS12 — однофазные регуляторы для нагрузки до 75 А (бесступенчатое регулирование напряжения в цепях переменного тока);

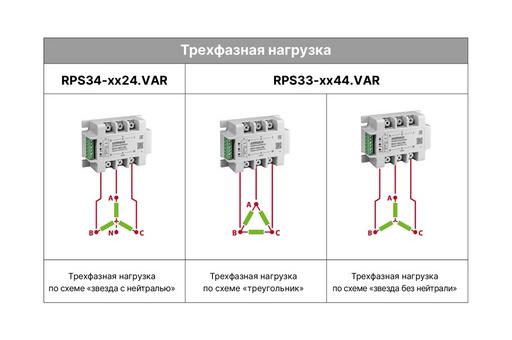

RPS33 — трехфазные регуляторы для трёхпроводного подключения (без нулевого проводника) до 110 А;
RPS34 — трехфазные регуляторы для четырехпроводного подключения (с нулем) до 110 А.

Все модели выполнены в стандартных корпусах, рассчитанных на установку на радиатор, и совместимы с радиаторами серии PTP.

Нюанс по питанию и подключению

для однофазных моделей требуется отдельный источник питания 12 В;
для трехфазных моделей используется питание 220 В.

Питание и управляющие сигналы при этом подключаются через единый разъем:

винтовые зажимы — для трехфазных регуляторов;
разъем JST PA — для однофазных исполнений.

Практические преимущества для инженера

Переход на RPS даёт конкретные плюсы при проектировании и модернизации систем нагрева:

не нужно усложнять ПО: линейная характеристика убирает необходимость программной линеаризации;
гибкость управления: можно выбрать удобный тип управляющего сигнала (ток, напряжение или сопротивление);
проще монтаж: трехфазные решения не нужно собирать из нескольких однофазных модулей;
экономия места и времени при компоновке шкафов за счёт компактных регуляторов и продуманного подключения.

Дополнительно:

совместимость с радиаторами серии PTP KIPPRIBOR;
встроенная защита от перегрева повышает надёжность в тяжёлых режимах;
наглядная индикация облегчает диагностику и пусконаладку.

Актуальную техническую информацию и документацию на конкретную модель можно получить прямо с устройства — достаточно отсканировать QR‑код на маркировке регулятора.
