Кнопки управления и переключатели серии SB-22 KIPPRIBOR

Кнопки управления и переключатели свободной комплектации серии SB22 KIPPRIBOR

Кнопки и переключатели KIPPRIBOR серии SB – электромеханические выключатели (переключатели), линейка которых включает в себя:

  • Кнопки.
  • Переключатели поворотные.
  • Переключатели поворотные с ключом.
  • Кнопки аварийного останова.

Предназначены для коммутации и переключения электрических цепей управления и нагрузки постоянного и переменного тока: включения/выключения оборудования, переключения режимов работы, запуска и остановки процессов, аварийного останова оборудования.

Устанавливаются в шкафы автоматики, распределительные щиты, посты управления, панели управления.

Преимущества кнопок и переключателей KIPPRIBOR серии SB:

  • Модульная конструкция удобна при монтаже изделий, позволяет беспрепятственно выполнить ремонт или модернизацию переключателя.
  • Высокий механический и электрический ресурс. Переключатели оснащены контактами из серебро-никелевого сплава AgNi10, обладающего эксплуатационными характеристиками, аналогичными сплаву AgCdO: высокая износостойкость, низкая склонность к оплавлению и «залипанию» контактов при коммутации нагрузки реактивного характера. В то же время, AgNi10 является экологически чистым материалом. Контакты из сплава AgNi10 позволяют осуществлять надежную коммутацию цепей питания ламп накаливания, индуктивных и емкостных нагрузок.
  • Степень защиты IP65 (со стороны органа управления).
  • Дополнительно поставляются блок контакты и аксессуары: специальный ключ для монтажа, шильд и устройство блокировки для переключателей аварийного останова.
  • Линейка включает светосигнальные лампы, выполненные в едином с переключателями стиле.

Технические характеристики кнопок и переключателей KIPPRIBOR серии SB

Параметр Значение
Условный тепловой ток контактов 10 А
Категория применения

AC15 240V/3A

DC13 24V/4A

Напряжение питания и потребляемый ток подсветки (модификации с подсветкой) 24 V AC/DC, ≤14 мА
220 V AC/DC, ≤ 3 мА
Напряжение изоляции 600 В
Степень защиты (со стороны органа управления) IP65
Степень защиты (со стороны контактов) IP20
Сопротивление изоляции 100 МОм (500 VDC)
Электрическая прочность изоляции 2500 VAC (1 мин)
Материал контактов AgNi10
Механический ресурс Кнопки

≥5*106 (1-контактные с самовозвратом);

≥1*106 (2-контактные с самовозвратом);

≥25*104 (1-контактные с фиксацией);

≥10*104 (2-контактные с фиксацией)

  Переключатели поворотные, переключатели с ключом

≥25*104 (1-контактные);

≥10*104 (2-контактные)

Кнопки аварийного останова ≥25*104
Электрический ресурс Кнопки, переключатели, поворотные, с ключом ≥10*104 (1-контактные);
≥5*104 (2-контактные)
Кнопки аварийного останова ≥10*104
Диаметр монтажного отверстия 22 мм
Виброустойчивость

5…55 Гц (амплитуда 0,5 мм);

10…500 Гц (амплитуда 0,35 мм) (переключатели аварийного останова)

Ударопрочность

10G;

15G (переключатели аварийного останова)

Температура окружающей среды

-20…+55°C (эксплуатация);

-45…+80°C (хранение)

Относительная влажность

45…85% (эксплуатация);

≤95% (хранение)


Модификации кнопок и переключателей KIPPRIBOR серии SB

Форма толкателя кнопки/переключателя Возврат Модификация Тип контактов Цвет толкателя/ цвет и напряжение питания подсветки
Кнопки без подсветки
Плоские С самовозвратом SB-22.BSF.10.□□□ NO □□□:
K00 - черный
R00 -
G00 -
B00 - синий
Y00 - желтый
W00 - белый
SB-22.BSF.01.□□□ NC
С фиксацией SB-22.BFF.01.□□□ NO
SB-22.BFF.10.□□□ NC
Выступающие ожидается в 1 кв 2023 С самовозвратом SB-22.BSE.10.□□□ NO
SB-22.BSE.01.□□□ NC
С фиксацией SB-22.BFE.10.□□□ NO
SB-22.BFE.01.□□□ NC

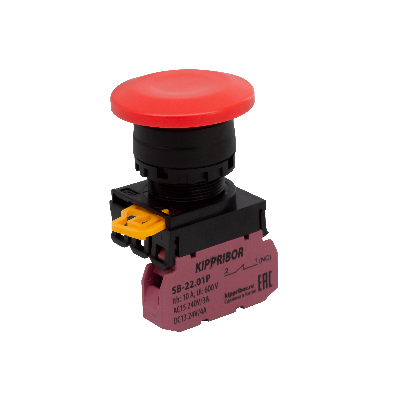

Грибовидные ожидается в 1 кв 2023 С самовозвратом SB-22.BSM.01.□□□ NC
SB-22.BSM.10.□□□ NO
С фиксацией SB-22.BFM.01.□□□ NC
SB-22.BFM.10.□□□ NO
Кнопки с подсветкой
Плоские С самовозвратом SB-22.BSF.01.□□□□ NC □□□□:
R03R - 24V AC/DC
G03G - 24V AC/DC
B03B - синий < 24V AC/DC
Y03Y - желтый 24V AC/DC
W03W - белый 24V AC/DC
R07R - 220V AC/DC
G07G - 220V AC/DC
B07B - синий 220V AC/DC
Y07Y - желтый 220V AC/DC
W07W - белый 220V AC/DC
SB-22.BSF.10.□□□□ NO
С фиксацией SB-22.BFF.01.□□□□ NC
SB-22.BFF.10.□□□□ NO
Выступающие ожидается в 1 кв 2023 С самовозвратом SB-22.BSE.01.□□□□ NC
SB-22.BSE.10.□□□□ NO
С фиксацией SB-22.BFE.01.□□□□ NC
SB-22.BFE.10.□□□□ NO
Грибовидные ожидается в 1 кв 2023 С самовозвратом SB-22.BSM.01.□□□□ NC
SB-22.BSM.10.□□□□ NO
С фиксацией SB-22.BFM.01.□□□□ NC
SB-22.BFM.10.□□□□ NO
Переключатели поворотные без подсветки
На 2 положения С самовозвратом SB-22.S2S.10.K00
ожидается в 1 кв 2023
NO черный
С фиксацией SB-22.S2F.10.K00 NO черный
На 3 положения С самовозвратом SB-22.S3S.20.K00
ожидается в 1 кв 2023
2NO черный
С фиксацией SB-22.S3F.20.K00 2NO черный
Переключатели поворотные с подсветкой
На 2 положения ожидается в 1 кв 2023 С самовозвратом SB-22.S2S.01.R□□R NC

    □□:
03 - 24V AC/DC
07 - 220V AC/DC

□□□□:
G03G - 24V AC/DC
B03B - синий 24V AC/DC
Y03Y - желтый 24V AC/DC
W03W - белый 24V AC/DC
G07G - 220V AC/DC
B07B - синий 220V AC/DC
Y07Y - желтый 220V AC/DC
W07W - белый 220V AC/DC

SB-22.S2S.10.□□□□ NO
С фиксацией SB-22.S2F.01.R□□R NC
SB-22.S2F.10.□□□□ NO
На 3 положения ожидается в 1 кв 2023 С самовозвратом SB-22.S3S.02.R□□R 2NC
SB-22.S3S.20.□□□□ 2NO
С фиксацией SB-22.S3F.02.R□□R 2NC
SB-22.S3F.20.□□□□ 2NO
Переключатели с ключом
На 2 положения ожидается в 1 кв 2023 С самовозвратом SB-22.K2S.10.K00 NO черный
С фиксацией SB-22.K2F.10.K00 NO черный
На 3 положения ожидается в 1 кв 2023 С самовозвратом SB-22.K3S.20.K00 2NO черный
С фиксацией SB-22.K3F.20.K00 2NO черный
Кнопки аварийного останова без подсветки
Диаметр 40 мм Возврат поворотом SB-22.ESF.01.R00 NC
Кнопки аварийного останова без подсветки (с возможностью установки устройства блокировки)
Диаметр 40 мм ожидается в 1 кв 2023 Возврат поворотом SB-22.ECF.01.R00 NC
Кнопки аварийного останова с подсветкой
Диаметр 40 мм ожидается в 1 кв 2023 Возврат поворотом SB-22.ESF.01. R□□R NC □□:
03 - 24V AC/DC
07 - 220V AC/DC

Габаритные и установочные размеры кнопок и переключателей KIPPRIBOR серии SB

Модификация Габаритные и установочные размеры
Кнопки плоские без подсветки SB-22.BSF.хх.х00, SB-22.BFF.хх.х00
Кнопки плоские с подсветкой SB-22.BSF.хх.хххх, SB-22.BFF.хх.хххх
Кнопки выступающие без подсветки SB-22.BSE.хх.х00, SB-22.BFE.хх.х00
Кнопки выступающие с подсветкой SB-22.BSE.хх.хххх, SB-22.BFE.хх.хххх
Кнопки грибовидные без подсветки SB-22.BSM.хх.х00, SB-22.BFM.хх.х00
Кнопки грибовидные c подсветкой SB-22.BSM.хх.хххх, SB-22.BFM.хх.хххх
Переключатели поворотные на 2 положения без подсветки SB-22.S2х.хх.K00
Переключатели поворотные на 2 положения с подсветкой SB-22.S2х.хх.хххх
Переключатели поворотные на 3 положения без подсветки SB-22.S3х.хх.K00
Переключатели поворотные на 3 положения с подсветкой SB-22.S3х.хх.хххх
Переключатели с ключом SB-22.K2х.хх.K00 на 2 положения
Переключатели с ключом SB-22.K3х.хх.K00 на 3 положения
Кнопки аварийного останова SB-22.ECF.xx.R00 (без подсветки)
Кнопки аварийного останова SB-22.ESF.xx.R00 (без подсветки)
Кнопки аварийного останова SB-22.ESF.xx.RxxR (c подсветкой)

Монтажные отверстия для кнопок и переключателей KIPPRIBOR серии SB

Рекомендуемые размеры и минимальные расстояния


Структура условного обозначения кнопок и переключателей KIPPRIBOR серии SB

Например, SB-22.BSF.01.R03R. Вы заказали кнопку с самовозвратом плоский. Диаметр монтажного отверстия 22 мм. Тип контакта NC. Подсветка красного цвета, напряжение питания подсветки 24 V AC/DC.


Модификации блок-контактов для переключателей KIPPRIBOR серии SB

Артикул Описание
SB-22.10P Блок-контакт для кнопок и переключателей, NO
SB-22.01P Блок-контакт для кнопок и переключателей, NC
SB-22.20P Блок-контакт для кнопок и переключателей, 2NO
SB-22.02P Блок-контакт для кнопок и переключателей, 2NC
SB-22.11P Блок-контакт для кнопок и переключателей, NO+NC

Технические характеристики блок-контактов для кнопок и переключателей KIPPRIBOR серии SB

Параметр Значение
Условный тепловой ток контактов 10 А
Категория применения

AC15 240V/3A

DC13 24V/4A

Напряжение изоляции 600 В
Степень защиты (со стороны контактов) IP20
Сопротивление изоляции 100 МОм (500 VDC)
Электрическая прочность изоляции 2500 VAC (1 мин)
Материал контактов AgNi10
Механический ресурс NO, NC ≥5*106
2NO, 2NC, NO+NC ≥1*106
Электрический ресурс NO, NC ≥10*104
2NO, 2NC, NO+NC ≥5*104
Виброустойчивость 5…55 Гц (амплитуда 0,5 мм)
Ударопрочность 15G
Температура эксплуатации -20…+55°C
Относительная влажность 45…85%
Температура окружающей среды

-20…+55°C (эксплуатация)

-45…+80°C (хранение)

Относительная влажность

45…85% (эксплуатация)

≤95% (хранение)


Габаритные и установочные размеры блок-контактов для кнопок и переключателей KIPPRIBOR серии SB

Модификация Габаритные и установочные размеры
Блок-контакт NO, NC
Блок-контакт 2NO, 2NC, NO+NC

Структура условного обозначения блок-контактов KIPPRIBOR серии SB

Например, SB-22.10P. Вы заказали блок-контакт для кнопки/переключателя серии SB-22, тип контакта NO.

Аксессуары для кнопок и переключателей KIPPRIBOR серии SB

Артикул Описание Габаритные и установочные размеры
SB-22.KEY Ключ для монтажа головки толкателя. Предназначен для установки головной части кнопок или переключателей на панели.
SB-22.EMC Устройство блокировки кнопок аварийного останова. Предназначено для исключения случайного нажатия на кнопку аварийного останова и прекращения технологического процесса.
SB-22.EML Жёлтый шильд кнопки аварийного останова. Предназначен для привлечения внимания оператора к кнопке аварийного останова на панели управления.

Скачать листовку "Кнопки управления и переключатели KIPPRIBOR SB-22"
