Подбор ТТР в корпусе для монтажа в розетку
Твердотельные реле серий KSD, FSD, RSN предназначены для коммутации маломощной
нагрузки в цепях постоянного и переменного тока, а также для развязки силовых
и управляющих цепей. |
| Однофазная нагрузка |
 |
|
| Шаг 1: Выберите максимальный ток нагрузки |
Шаг 2: выберите тип управляющего сигнала, коммутируемого напряжения и число коммутационных ключей
|
Максимально допустимый ток нагрузки**
|
|
Выключатели
|
|
Резистивная нагрузка
Ток нагрузки, А
(не более)
|
Индуктивная нагрузка
Ток нагрузки, А
(не более)*
|
|
|
|
|
|
|
Шаг 3: Рекомендуемая модификация ТТР
|
|
0,8 А
|
0,1 А
|
|
|
|
|
|
1 А
|
|
1,6 А
|
0,2 А
|
|
|
|
|
|
2 А
|
|
2,4 А
|
0,3 А
|
|
—
|
|
|
|
3 А
|
|
3,2 А
|
0,4 А
|
|
—
|
|
|
|
4 А
|
|
4,0 А
|
0,5 А
|
|
—
|
|
|
|
5 А
|
*Использование ТТР допускается только c нагрузкой активно-индуктивного типа с cosφ > 0,5 и пусковым током не более10*Iном.
**Рекомендованные в таблице модификации ТТР подобраны с учетом запаса по току 20% для резистивной нагрузки и 90% для индуктивной нагрузки.
В общем случае следует учитывать, что максимально допустимый ток нагрузки — это ток, величину которого нельзя превышать при любой
возможной перегрузке, иначе ТТР просто выйдет из строя.
Если по Вашим оценкам необходим более широкий запас, чем приведенный в таблице - примите это во внимание и скорректируйте выбор.
Подбор однофазного ТТР в корпусе для монтажа на радиатор
Однофазное ТТР можно использовать для коммутации как однофазной, так
и трехфазной нагрузки. Для трехфазной нагрузки применение однофазных
реле наиболее оправдано, поскольку позволяет повысить надежность ком-
мутации нагрузки за счет использования отдельного ТТР на каждую фазу. |

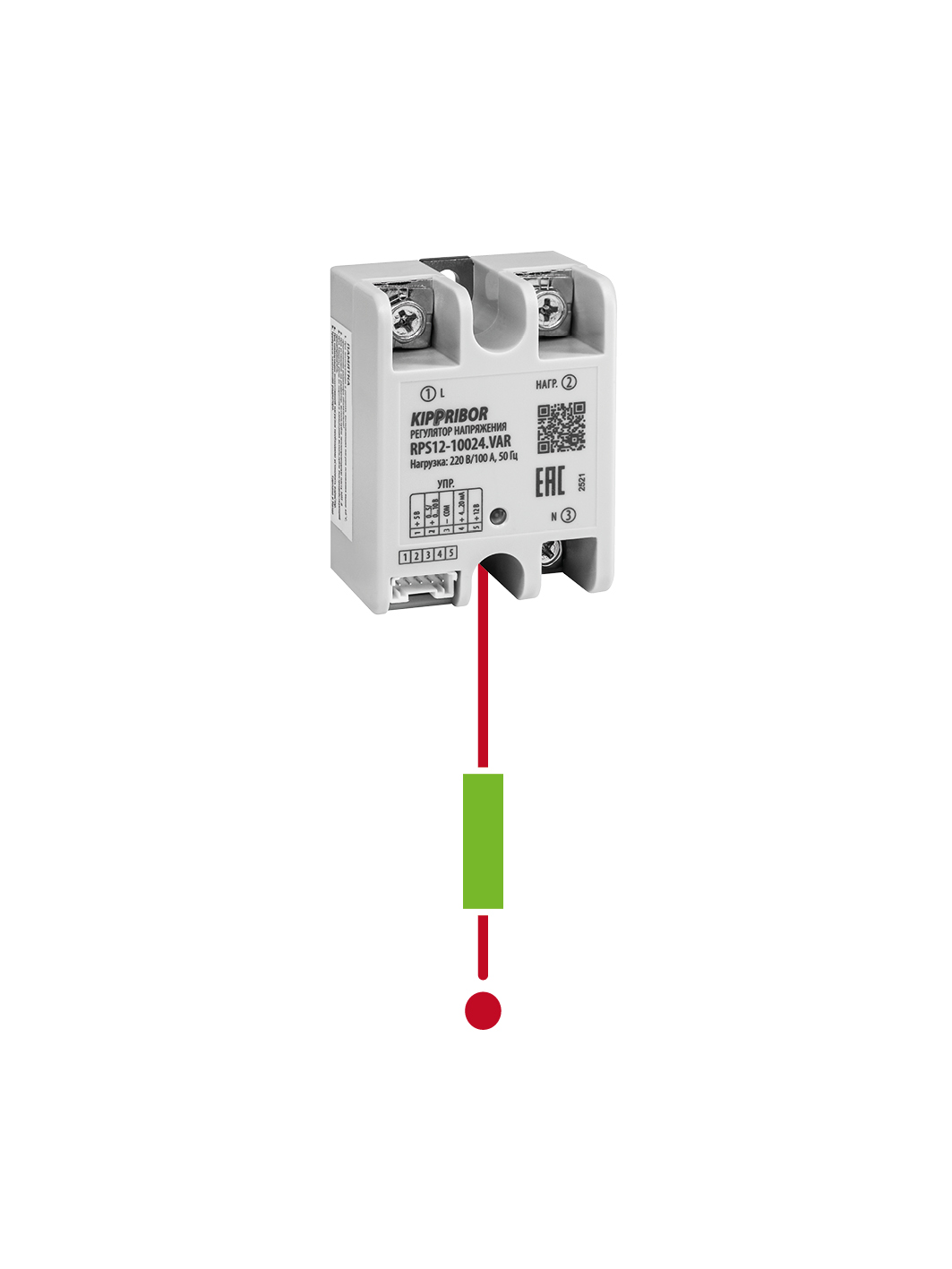

| Однофазная нагрузка |
Трехфазная нагрузка |
 |
«звезда»,
«звезда с нейтралью»
|
«треугольник»
|
|
|
Шаг 1: Выберите максимальный ток нагрузки
|
Шаг 2: выберите тип управляющего сигнала, коммутируемого напряжения и число коммутационных ключей |
Максимально допустимый ток нагрузки***
|
|
Резистивная нагрузка
Ток нагрузки, А
(не более)
|
Индуктивная нагрузка
Ток нагрузки, А
(не более)*
|
Выключатели
|
Регуляторы**
|
|
|
|
|
|
|
|
|
Шаг 3: Рекомендуемая модификация ТТР
|
|
4 А
|
0,5 А
|
|
—
|
—
|
—
|
—
|
—
|
5 A
|
|
8 А
|
1 А
|
|
|
|
|
|
|
10 A
|
|
12 А
|
1,5 А
|
|
—
|
—
|
—
|
—
|
—
|
15 A
|
|
19 А
|
2,5 А
|
|
|
|
|
|
|
25 A
|
|
30 А
|
4 А
|
|
|
|
|
|
|
40 A
|
|
45 А
|
6 А
|
|
|
—
|
—
|
—
|
|
60 A
|
|
60 А
|
8 А
|
|
|
—
|
—
|
—
|
|
80 A
|
|
75 А
|
10 А
|
|
—
|
—
|
—
|
—
|
—
|
100 A
|
|
90 А
|
12 А
|
|
—
|
—
|
—
|
—
|
—
|
120 A
|
|
113 А
|
15 А
|
|
—
|
—
|
—
|
—
|
—
|
150 A
|
|
150 А
|
20 А
|
|
—
|
—
|
—
|
—
|
—
|
200 A
|
|
188 А
|
25 А
|
|
—
|
—
|
—
|
—
|
—
|
250 A
|
|
375 А
|
50 А
|
|
—
|
—
|
—
|
—
|
—
|
500 A
|
|
450 А
|
60 А
|
|
—
|
—
|
—
|
—
|
—
|
600 A
|
|
600 А
|
80 А
|
|
—
|
—
|
—
|
—
|
—
|
800 A
|
*Использование ТТР допускается только c нагрузкой активно-индуктивного типа с cosφ > 0,5 и пусковым током не более10 × Iном.
**ТТР серий HD-xx44.VA, HD-xx44.10U, HD-xx44.LA рекомендуется использовать только для регулирования напряжения резистивной нагрузки.
***Рекомендованные в таблице модификации ТТР подобраны с учетом запаса по току 20% для резистивной нагрузки и 90% для индуктивной нагрузки.
В общем случае следует учитывать, что максимально допустимый ток нагрузки — это ток, величину которого нельзя превышать при любой
возможной перегрузке, иначе ТТР просто выйдет из строя.
Если по Вашим оценкам необходим более широкий запас, чем приведенный в таблице — примите это во внимание и скорректируйте выбор.
ВАЖНО! При коммутации токов свыше 5 А необходимо применение радиаторов охлаждения ...>>
Подбор трехфазного ТТР в корпусе для монтажа на радиатор
|
Нагревательные элементы, в том числе трубчатые (ТЭНы), наряду с другими типами нагрузки,
могут подключаться к трехфазной сети с использованием трех основных схем соединений:
«звезда», «звезда с нейтралью» и «треугольник».

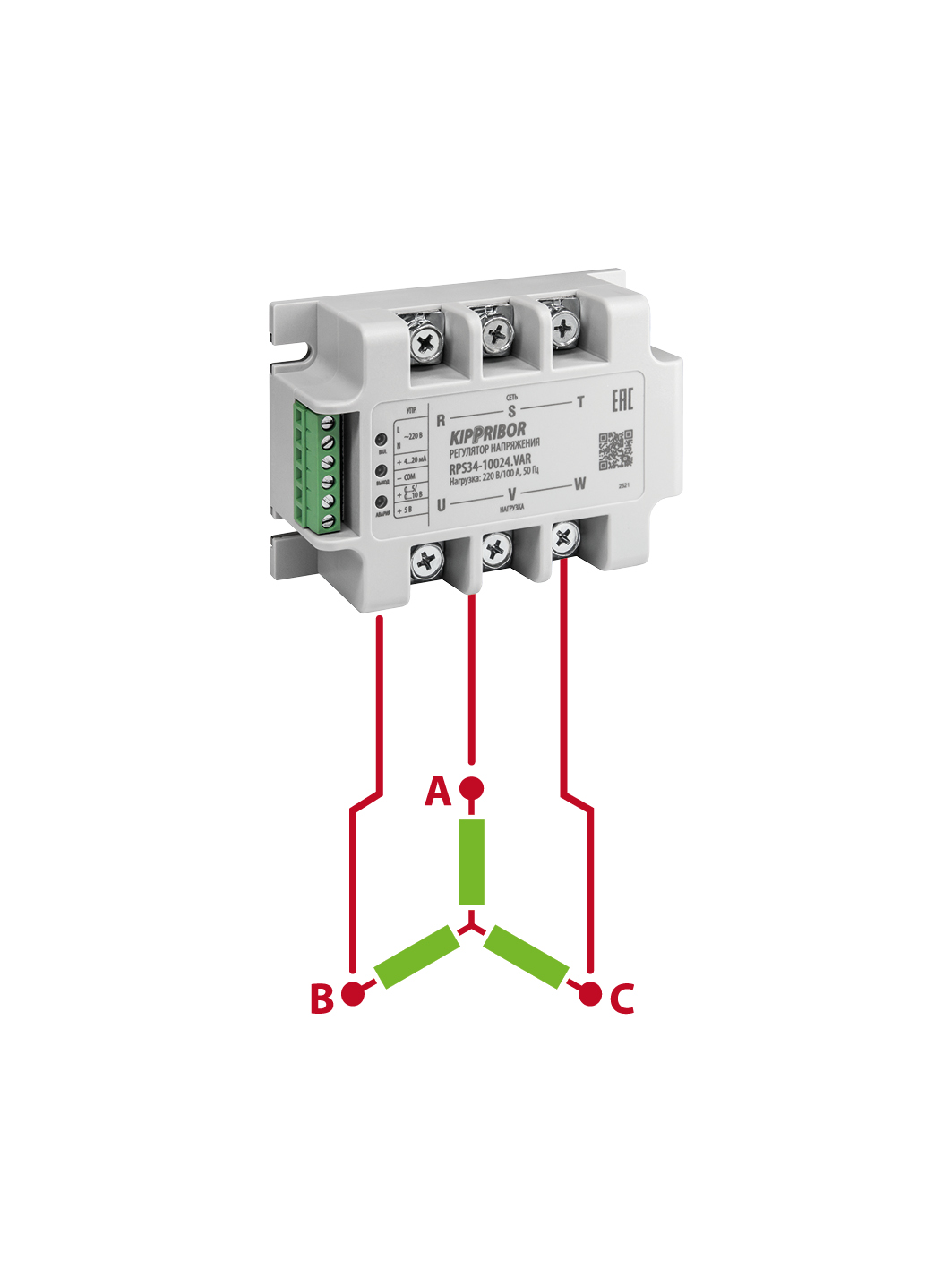

Внимание! Схема соединения «звезда» без нейтрали не рекомендуется к применению совместно
с трехфазным ТТР, поскольку она не обеспечивает равномерности распределения нагрузки по фазам
как в рабочем, так и в аварийном режиме, а следовательно, правильный выбор трехфазного ТТР
в данном случае затруднен.
|
| Трехфазная нагрузка |
|

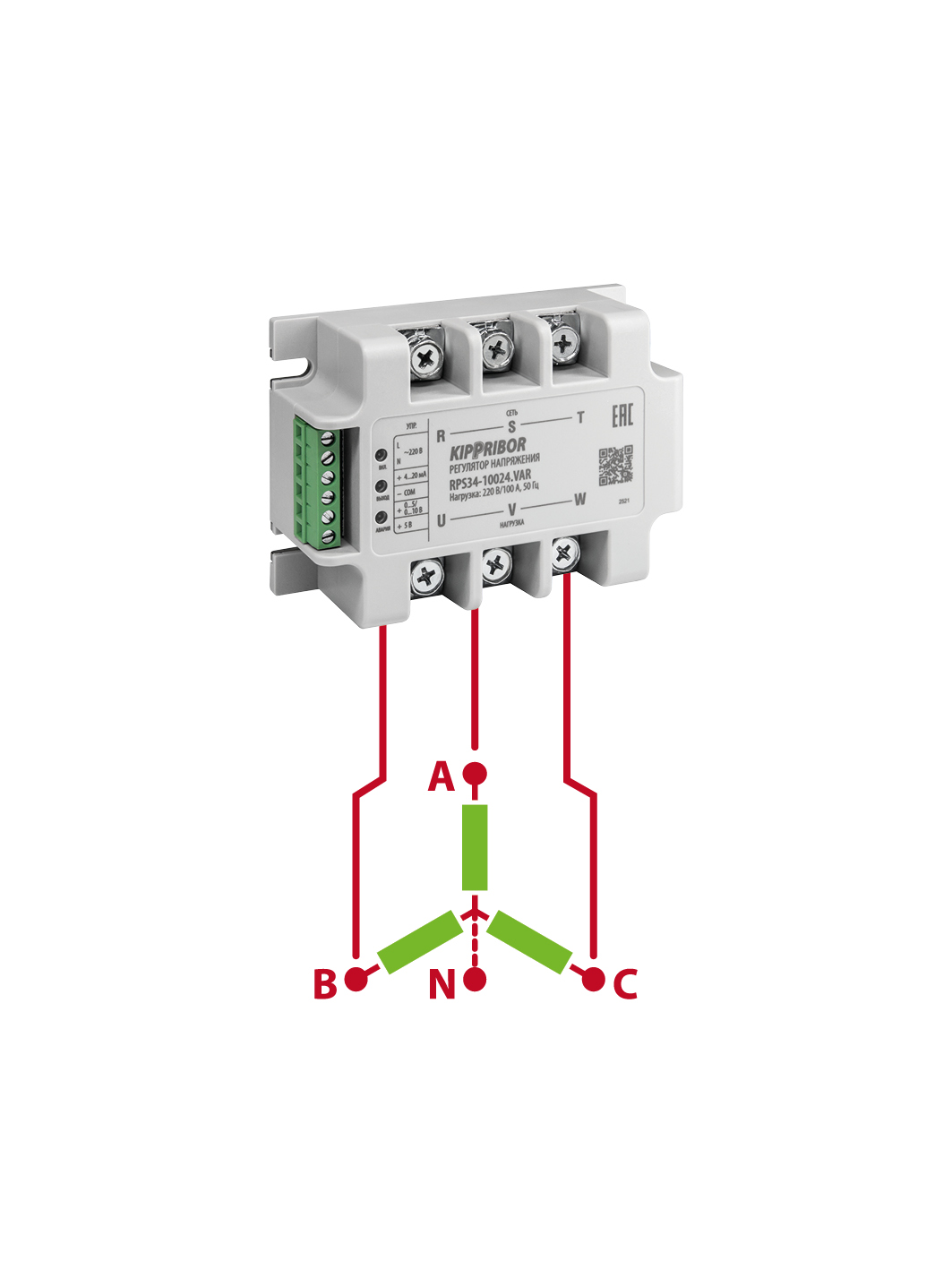

«звезда», «звезда с нейтралью»
|

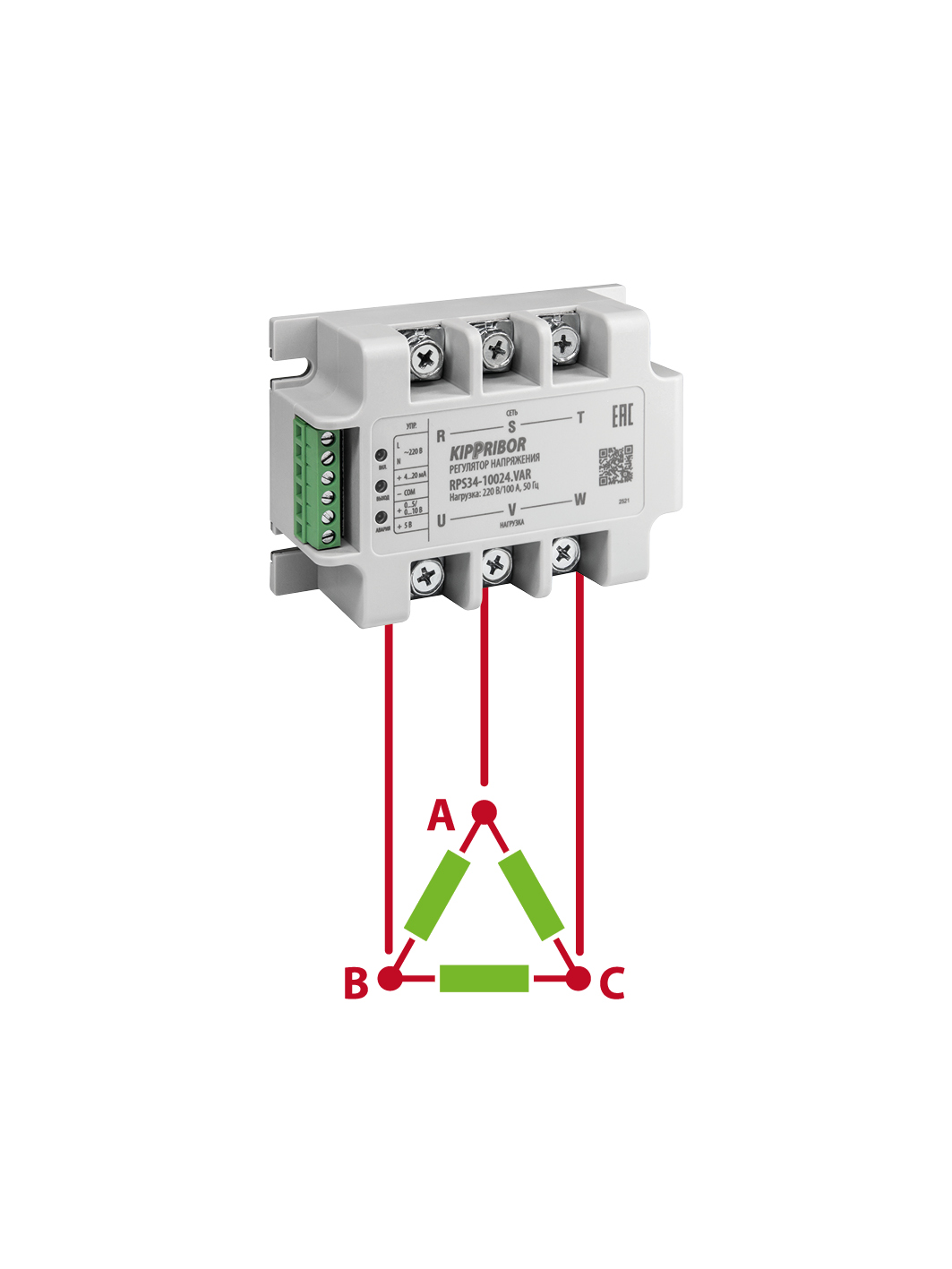

«треугольник»
|
|
|
Шаг 1: Выберите максимальный
ток нагрузки
|
Шаг 2: выберите тип управляющего сигнала,
коммутируемого напряжения
|
Максимально допустимый
ток нагрузки**
|
|
Резистивная
нагрузка
Ток нагрузки (на
каждую фазу), А
(не более)
|
|
|
|
Шаг 3: Рекомендуемая модификация ТТР
|
|
8 А
|
|
|
10 A
|
|
19 А
|
|
|
25 A
|
|
30 А
|
|
|
40 A
|
|
45 А
|
|
|
60 A
|
|
60 А
|
|
|
80 A
|
|
75 А
|
|
|
100 A
|
|
90 А*
|
|
|
120 A
|
*Для коммутации нагрузки свыше 90 А рекомендуется использовать мощные реле серий BDH‑xx44.ZD3, SBDH‑xx44.ZD3, GaDH-xxx120.ZD3, GwDH-xxx120.ZD3 (по одному для каждой из 3-х фаз). Реле серий BDH‑xx44.ZD3, SBDH‑xx44.ZD3, GaDH-xxx120.ZD3, GwDH-xxx120.ZD3 имеют корпус промышленного исполнения и удобный клеммник для присоединения проводов большого сечения или шин.
**Рекомендованные в таблице модификации ТТР подобраны с учетом запаса по току 20%. В общем случае следует учитывать, что максимально допустимый ток нагрузки — это ток, величину которого нельзя превышать при любой возможной перегрузке, иначе ТТР просто выйдет из строя. Если по Вашим оценкам необходим более широкий запас, чем приведенный в таблице — примите это во внимание и скорректируйте выбор.
ВАЖНО! При коммутации токов свыше 5 А необходимо применение радиаторов охлаждения ...>>
