Компактные векторные преобразователи частоты KIPPRIBOR серии AFD-L

Прайс-лист

Компактные преобразователи частоты KIPPRIBOR серии AFD-L

Относятся к группе общепромышленных преобразователей частоты и подходят для решения большинства задач по управлению трехфазными асинхронными электродвигателями мощностью до 9 кВт.

Высокая функциональность преобразователей частоты KIPPRIBOR серии AFD-L в сочетании с удобным интерфейсом, легкостью ввода в эксплуатацию и доступной ценой делает их универсальным инструментом для управления электроприводом практически на любом производственном предприятии.

Преимущества компактных преобразователей серии AFD-L:

  • Быстрый ввод в эксплуатацию;
  • Продуманный конструктив;
  • Безопасность, надежность;
  • Высокая функциональность.

Подробнее об преимуществах компактных преобразователей частоты серии AFD-L здесь…>>

Основные технические характеристики преобразователей частоты KIPPRIBOR AFD-L:

Модель Однофазное питание Трехфазное питание
AFD-L004.21B AFD-L007.21B AFD-L015.21B AFD-L022.21B AFD-L030.21B AFD-L040.21B AFD-L055.21B* AFD-L075.21В* AFD-L007.43B AFD-L015.43B AFD-L022.43B AFD-L030.43B AFD-L040.43B AFD-L055.43B AFD-L075.43B AFD-L090.43B
Номинальная мощность подключаемого двигателя 0,4 кВт 0,75 кВт 1,5 кВт 2.2 кВт 3 кВт 4 кВт 5 кВт 7,5 кВт 0,75 кВт 1,5 кВт 2.2 кВт 3 кВт 4 кВт 5.5 кВт 7.5 кВт 9 кВт
Номинальный выходной ток ПЧ 3 А 5 А 7,5 А 10 А 14 А 16 А 25 А 33 А 2,5 А 4,5 А 5,5 А 7,5 А 9,5 А 13 А 17 А 21 А
Напряжение питания ПЧ 180…260 VAC (1 фаза) 300…460 VAC (3 фазы)
Частота питающей сети 50/60 Гц
Выходное напряжение ПЧ 0…250 VAC (3 фазы) 0…460 VAC (3 фазы)
Диапазон регулирования выходной частоты 0…1000 Гц
Диапазон задания несущей частоты 1,5…10 кГц
Габарит корпуса Габарит 1 Габарит 2 Габарит 3 Габарит 5 Габарит 2 Габарит 3 Габарит 4 Габарит 5
Болт для крепления на плоскость M4 M4 M5 М5 M4 M5
Вес 0,82 кг 1,54 кг 1,82 кг 3,2 кг 4,3 кг 1,54 1,82 3,2 4,3

* KipPribor AFD-L055.21B и KipPribor AFD-L075.21B поставляются под заказ.


Основные эксплуатационные характеристики преобразователей частоты KIPPRIBOR AFD-L:

  Характеристика Описание
Параметры управления Режим управления

U/f

SVC режим безсенсорного векторного управления

Точность регулирования частоты 0.1 % от максимальной выходной частоты
Пользовательская настройка кривой "Напряжение-частота" Установка трех точек соотношения U/f для оптимизации работы двигателя под конкретные условия эксплуатации.
Способы задания частоты Шесть способов задания частоты:
  • Внешний аналоговый сигнал;
  • Кнопки больше/меньше на панели управления;
  • Задание по интерфейсу RS485;
  • Потенциометр на панели управления;
  • Задание частоты с дискретных входов;
  • Комбинированный режим.
Предустановленные скорости Возможно использовать до семи предустановленных скоростей.
Способы пуска/останова Три способа пуска/останова:
  • С панели управления кнопкой «RUN/STOP»;
  • С дискретных входов (двух- или трехпроводная схема);
  • Через интерфейс RS485.
Установка времени разгона торможения Настраивается в пределах 0,1…600 сек.
Тормозной прерыватель (только для AFD-•••L-••B) Встроен в ПЧ
Тормозной момент (только для AFD-•••L-••B) до 20% без использования внешнего тормозного резистора;
до 100% с использованием внешнего тормозного резистора.
Перегрузка по моменту 110 % - длительное время; 150% - 1 минута; 180% - 2 секунды

Индикация и
коммуникационный
интерфейс

Дисплей панели управления Позволяет отображать рабочие параметры ПЧ
В режиме работы - один из 13 назначаемых параметров (выходную частоту, выходной ток, выходное напряжение, скорость вращения двигателя, уставку частоты, рабочую температуру и др.);
В режиме настройки - номера и значения настраиваемых параметров;
В режиме мониторинга - номер и текущее значение параметра;
При срабатывании защиты - код ошибки
Интерфейс RS485 Собственный протокол - для связи ПЧ KIPPRIBOR между собой;
Протокол Modbus - для связи ПЧ с внешним оборудованием.
Аналоговый выход 0…10 В Может использоваться для индикации рабочих параметров ПЧ (напряжение, ток, частота) на внешнем устройстве.
Входы Дискретные 4 дискретных многофункциональных входа: программируемая логика работы. Тип входного сигнала: "сухой контакт", датчики NPN типа.
Аналоговые Один аналоговый вход: программируемый 0…10 В, 0…20 мА, либо 4…20 мА.
Выходы Дискретные Один релейный выход:
Imax=1 A / 250 VAC, 1 A / 30 VDC, программируемый НО или НЗ;
Один транзисторный выход:
Imax=150 мA / 24 VDC, программируемый НО или НЗ;
Аналоговые Один аналоговый выход: 0…10 В.
Встроенный источник питания Источник питания 24 VDC (Imax=50 мА) для питания внешнего оборудования, например, бесконтактных датчиков, датчиков давления и т.д.;
Источник питания 10 VDC (Imax=20 мА) для питания внешнего потенциометра.
Дополнительные функции Встроенный ПИД-регулятор Используется для автоматического поддержания скорости вращения двигателя по датчику обратной связи.
Встроенный ПЛК Используется для организации несложных алгоритмов управления электродвигателем.
Усиление момента Используется для усиления момента двигателя на низких оборотах
Встроенный счетчик импульсов Используется для счета импульсов, поступающих на дискретных вход ПЧ и выдачи управляющего сигнала при достижении уставки.
Функции защиты Перегрузка ПЧ по току Срабатывает при перегрузке ПЧ по току во время разгона, работы или торможения
Короткое замыкание на выходе ПЧ Срабатывает при межфазном коротком замыкании на клеммах U, V, W
Перегрузка ПЧ по напряжению Срабатывает при перегрузке ПЧ по напряжению во время разгона, работы, торможения или простоя
Защита от пониженного напряжения Срабатывает при снижении напряжения питания ПЧ ниже допустимого
Защита от перегрузки преобразователя и двигателя Срабатывает при чрезмерной нагрузке на валу двигателя или слишком малом времени разгона
Защита ПЧ от перегрева Срабатывает при перегреве преобразователя частоты
Защита внешнего оборудования при аварии Срабатывает, когда на дискретный вход ПЧ поступает аварийный сигнал от внешнего оборудования
Защита при неисправности датчика тока Срабатывает при неисправности или отказе датчика контроля тока
Защита при неисправности датчика контроля температуры Срабатывает при неисправности или отказе датчика контроля температуры
Защита при потере обратной связи ПИД Срабатывает при потере обратной связи с датчиком
Защита при ошибке чтения/записи параметров управления Срабатывает при ошибке чтения/записи параметров управления
Условия
эксплуатации
Температура окружающего воздуха (при работе) -10...+40 °C
Температура окружающего воздуха (при хранении) -20...+60 °C
Допустимая влажность воздуха ≤ 90% без образования конденсата
Степень защиты ПЧ IP20

Общая схема подключения AFD-L:

Общая схема подключения AFD-L

Подключение провода заземления допускается только к клемме E. Подключение провода заземления к любым другим клеммам категорически запрещено.

При подключении внешнего датчика с аналоговым выходом к источнику питания 24 В клеммы GND и CM необходимо соединить перемычкой.

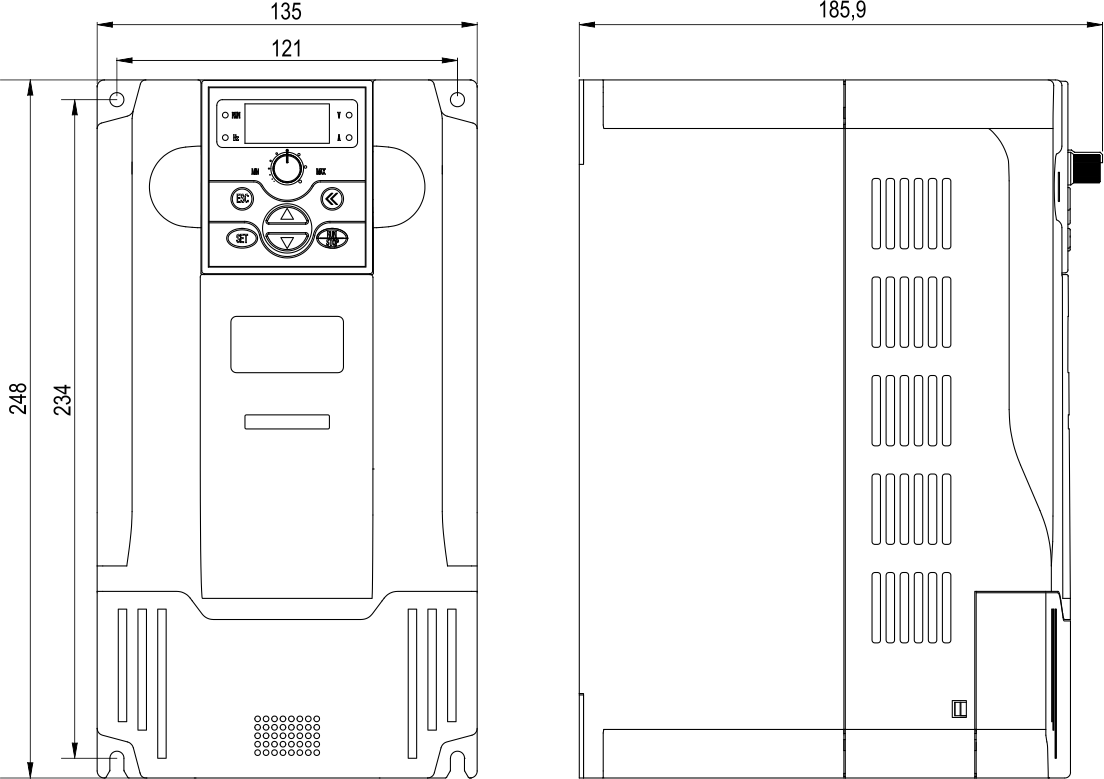

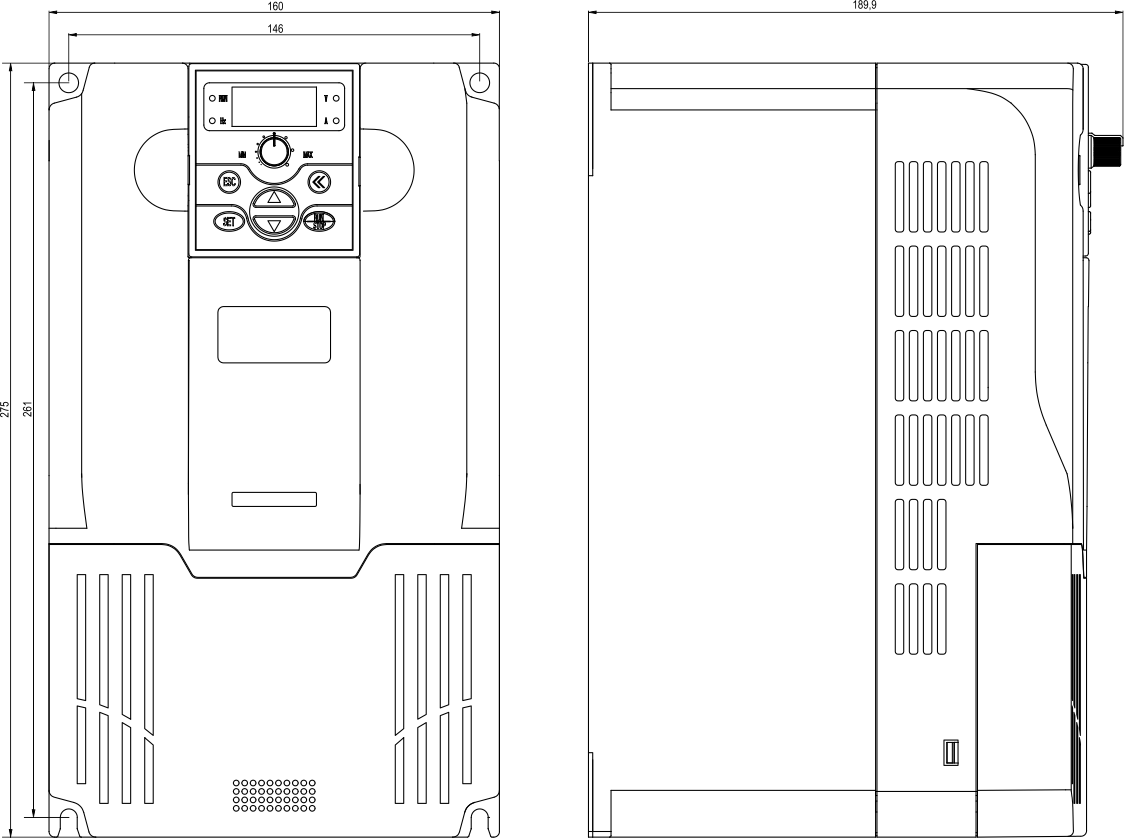

Габаритные размеры:

Габарит 1 Габарит 2 Габарит 3
Габарит 4 Габарит 5

Габаритные и установочные размеры панели управления AFD-LPNL.11:

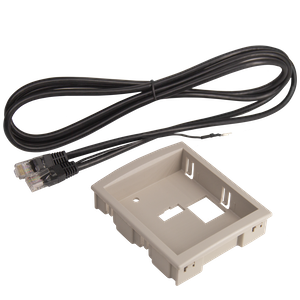

Комплект для выносного монтажа панели управления AFD-LPNL.M2*

Габаритные размеры рамки для выносного монтажа AFD-XPNL.2MF:

*AFD-XPNL.2MF – рамка для выносного монтажа панели AFD-LPNL.11.

 AFD-XPNL.С2 – экранированный кабель (2 метра) с выводом подключения заземления.

 AFD-LPNL.M2 – комплект для выносного монтажа (рамка и кабель)

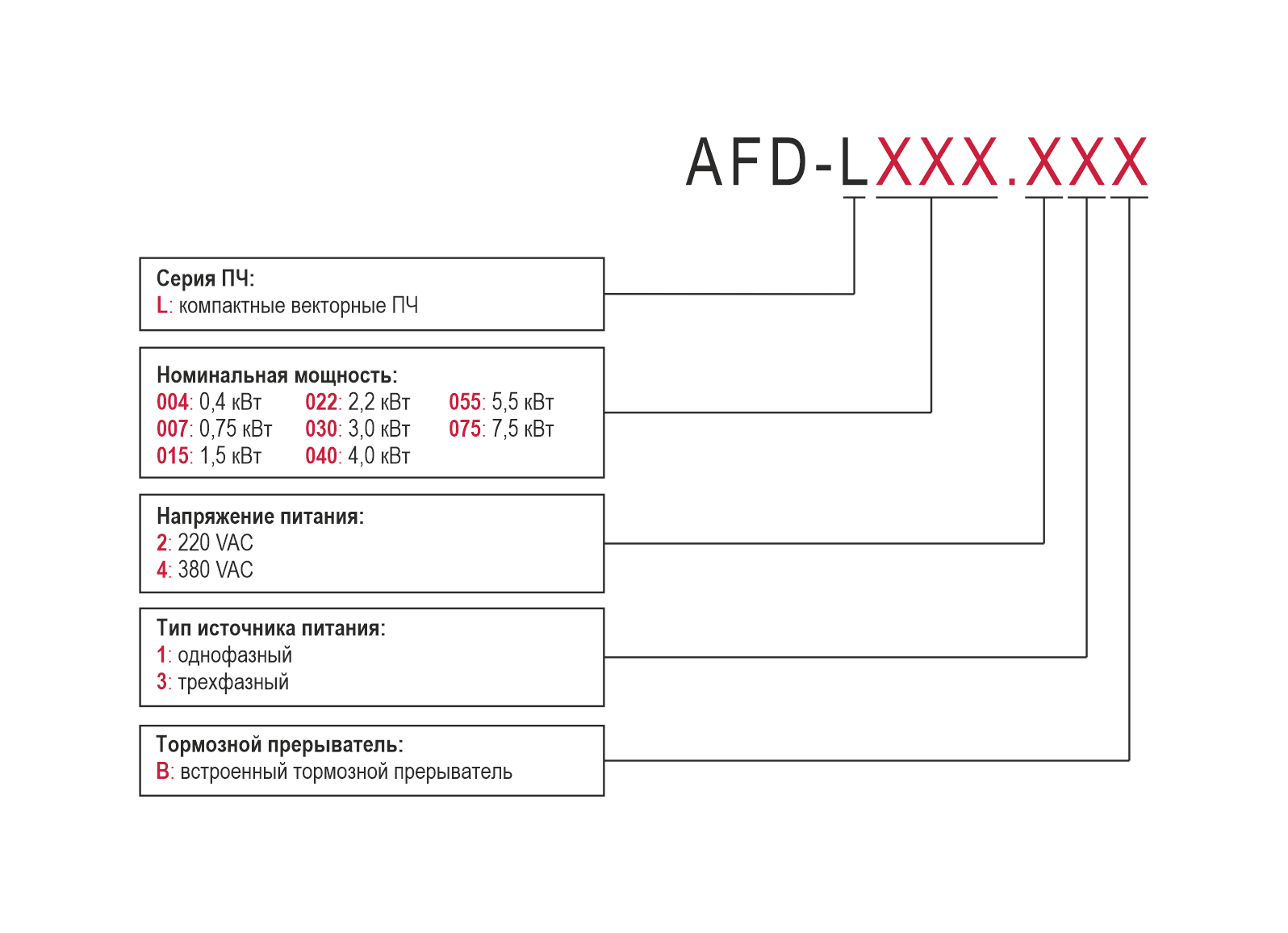

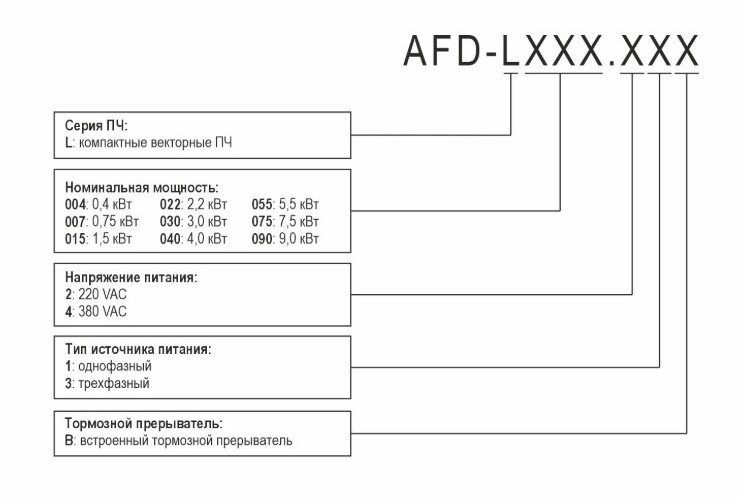

Обозначение при заказе AFD-L:

Обозначение при заказе AFD-L

Например: AFD-L004.21.B

Вы заказали: маломощный преобразователь частоты общепромышленной серии, номинальная мощность 0,4 кВт, однофазное напряжения питания 220VAC, интерфейс RS-485, встроенный прерыватель.


Стандартный комплект поставки включает в себя:

  • Преобразователь частоты – 1 шт.
  • Съемная панель управления – 1 шт.
  • Руководство по эксплуатации – 1шт.
  • Паспорт – 1 шт.
  • Гарантийный талон – 1 шт.




Преимущества компактных преобразователей частоты KIPPRIBOR серии AFD-L:

Быстрый ввод в эксплуатацию:
ПЧ готов к работе «из коробки». Для начала работы с ПЧ достаточно подключить кабели питания и электродвигатель, соответствующий номинальной мощности ПЧ. Часто используемые параметры всегда под рукой. Список этих параметров расположен под клеммной крышкой, к которой всегда есть доступ.
Удобная маркировка клемм делает подключение кабелей понятным и сводит к минимуму вероятность неправильного подключения, которое может привести к повреждению ПЧ. Полный комплект документации на русском языке с подробным и понятным описанием настроек поможет настроить ПЧ для задач различной сложности.
Продуманный конструктив:
Съемная панель управления может быть установлена отдельно от ПЧ, а их соединение осуществляется обыкновенным сетевым кабелем с разъемами RJ45. Универсальное крепление позволяет установить ПЧ на плоскость или ДИН-рейку*. *Для ПЧ мощностью 0,4...2,2 кВт.
Съемная конструкция вентиляторов охлаждения облегчает их очистку и обслуживание при плановом ТО. Удобный фиксирующий зажим позволяет быстро и надежно заземлить экран сигнальных кабелей**. ** Для ПЧ мощностью 3 и 4 кВт.
Безопасность надежность:
Тестирование абсолютно каждого ПЧ при выходе из производства гарантирует длительную и безотказную эксплуатацию. Встроенные функции защиты обеспечивают защиту ПЧ и электродвигателя при возникновении аварийных ситуаций (см. характеристики ПЧ).
Качественная упаковка надежно защищает ПЧ от повреждения при транспортировке.
Высокая функциональность:
Широкий набор опций «на борту», таких как: встроенный ПЛК, ПИД-регулятор, счетчик импульсов, интерфейс RS-485, тормозной прерыватель, блок питания, дискретные и аналоговые входы/выходы, облегчает внедрение ПЧ как проектируемые, так и в действующие системы управления. Набор специальных функций, например, «усиление момента», функция «вперед/назад», пользовательская настройка соотношения U/f и ряд других функций управления позволяют адаптировать ПЧ под различные условия эксплуатации.
