Описание и назначение оптоволоконных кабелей KIPPRIBOR серии OF:
Оптоволоконные кабели KIPPRIBOR серии OF предназначены для подключения к оптоволоконным усилителям серии OF65. Кабель является средством передачи оптического сигнала между усилителем и зоной контроля. Серия OF включает в себя два типа кабелей: на отражение и на пересечение луча. На концах кабелей установлены головки для монтажа. Оптоволоконные кабели имеют большой ресурс работы, незначительное для работы затухание сигнала.
Датчики, построенные на основе оптоволоконных кабелей, не имеют непосредственного контакта с объектом контроля и применяются на производственных линиях, в станках и аппаратах.
|
|
Технические характеристики оптоволоконных кабелей KIPPRIBOR серии OF:
| Параметр |
Значение |
| Модификация |
OFM4-TR0015.2M |
OFM4-DR0002.2M |
OFM6-TR0020.2M |
OFM6-DR0006.2M |
| Тип кабеля |
На пересечение |
На отражение |
На пересечение |
На отражение |
| Размер установочной головки |
М4 |
М4 |
М6*0,75 |
М6*0,75 |
| Диаметр кабеля |
2,2 мм |
1 мм |
2,2 мм |
2,2 мм |
| Минимальный радиус изгиба |
25 мм |
| Температура эксплуатации |
-10…+50°С (без конденсации влаги) |
| Длина кабеля |
2 м |
Модификации оптоволоконных кабелей KIPPRIBOR серии OF:
| Модификация |
Тип кабеля |
Номинальное расст. срабатывания, Sn* |
Минимальный размер объекта |
Совместимость с оптоволоконными усилителями |
OF65-UR000FN3.U5.K.MD
OF65-UR000FP3.U5.K.MD |
OF65-UR000FN3.U5.K.DD
OF65-UR000FP3.U5.K.DD |
| OFM4-TR0015.2M |
На пересечение луча |
150 мм |
4 мм |
Да |
Да |
| OFM4-DR0002.2M |
На отражение |
20 мм |
Да |
Да |
| OFM6-TR0020.2M |
На пересечение луча |
200 мм |
Да |
Да |
| OFM6-DR0006.2M |
На отражение |
65 мм |
Да |
Да |
*Sn – расстояние срабатывания конкретного кабеля, измеренное при номинальных значениях температуры, напряжения питания усилителя и определенных условиях монтажа. Реальное расстояние срабатывания может значительно отличаться от номинального в зависимости от условий эксплуатации и свойств контролируемых объектов.

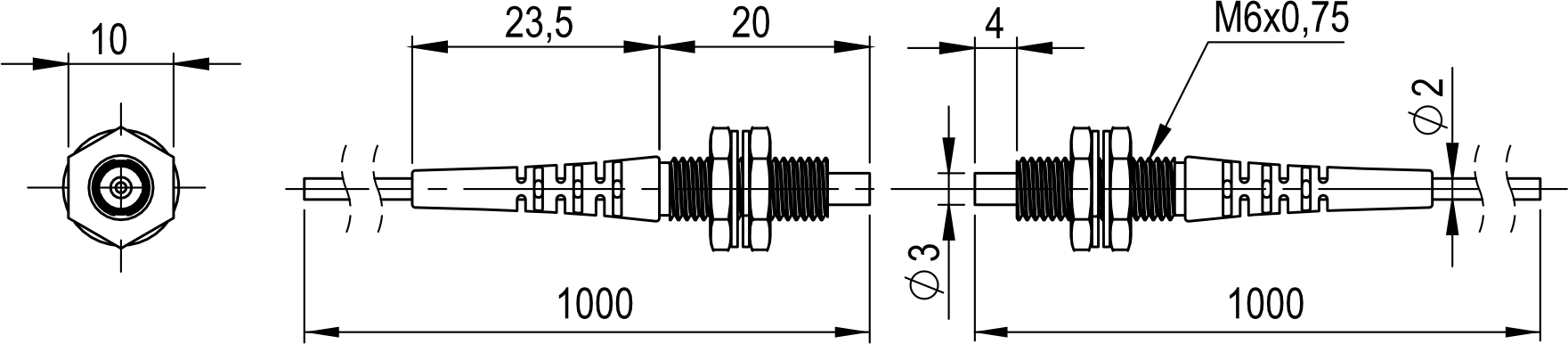

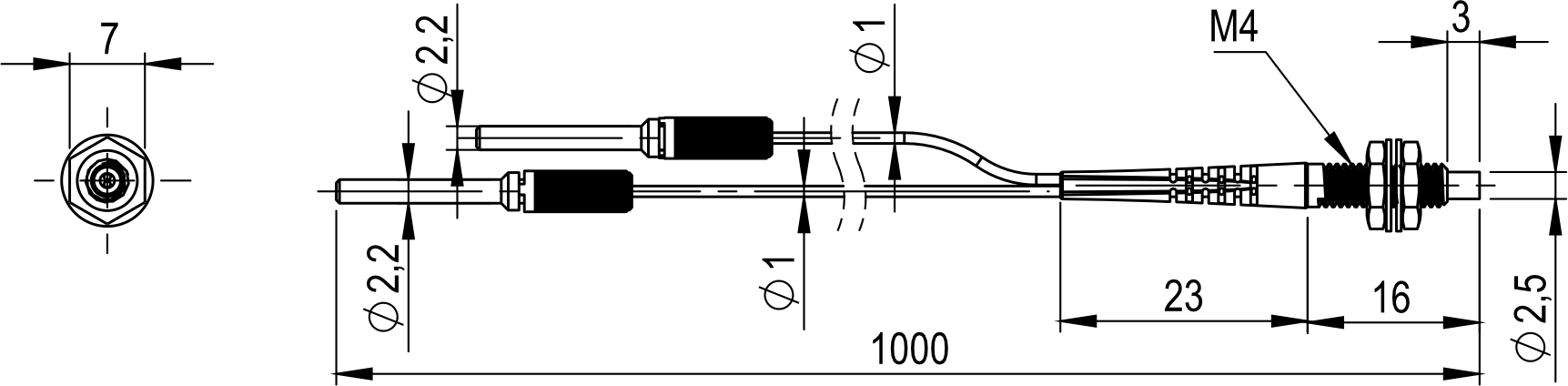

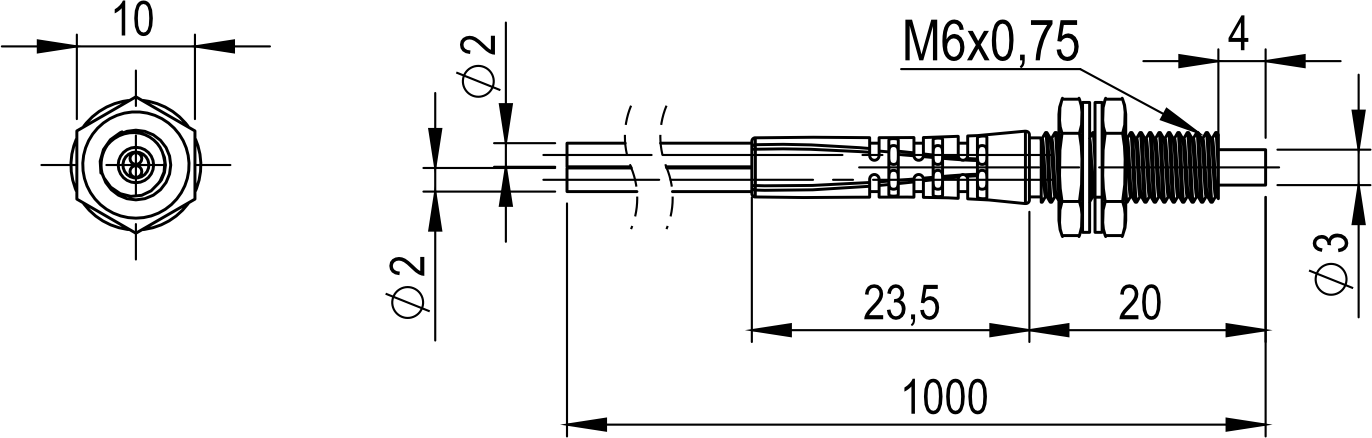

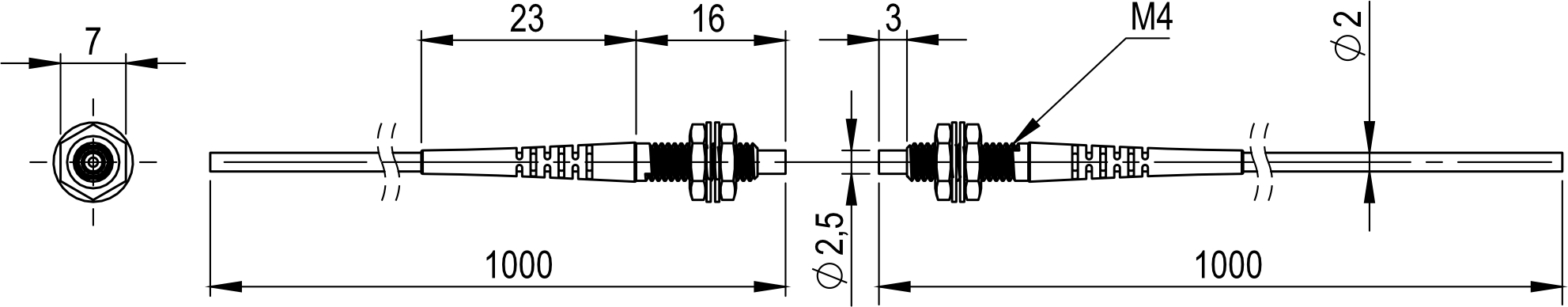

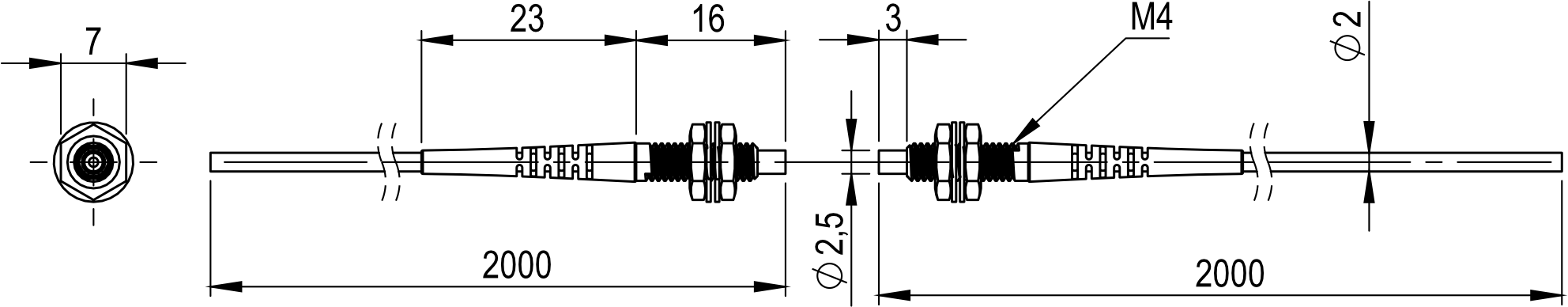

Габаритные размеры оптоволоконных кабелей KIPPRIBOR серии OF:
| OFM4-TR0015.2M |
 |
| OFM4-DR0002.2M |
 |
| OFM6-TR0020.2M |
 |
| OFM6-DR0006.2M |
 |
Конструктивные особенности оптоволоконных кабелей KIPPRIBOR серии OF:
Поставка оптоволоконных кабелей осуществляется в состоянии, готовом к эксплуатации. Однако, если возникает необходимость подрезки кабеля, следует пользоваться специальным инструментом.
ВНИМАНИЕ!
- При монтаже кабелей будьте предельно аккуратны. Изгиб кабелей с радиусом меньше минимального, заломы, деформации могут привести к выходу кабеля из строя!
- На концы кабелей OFM4-DR0002.2M установлены наконечники для подключения к слотам усилителя. На кабелях этой модификации подрезка не может быть выполнена.

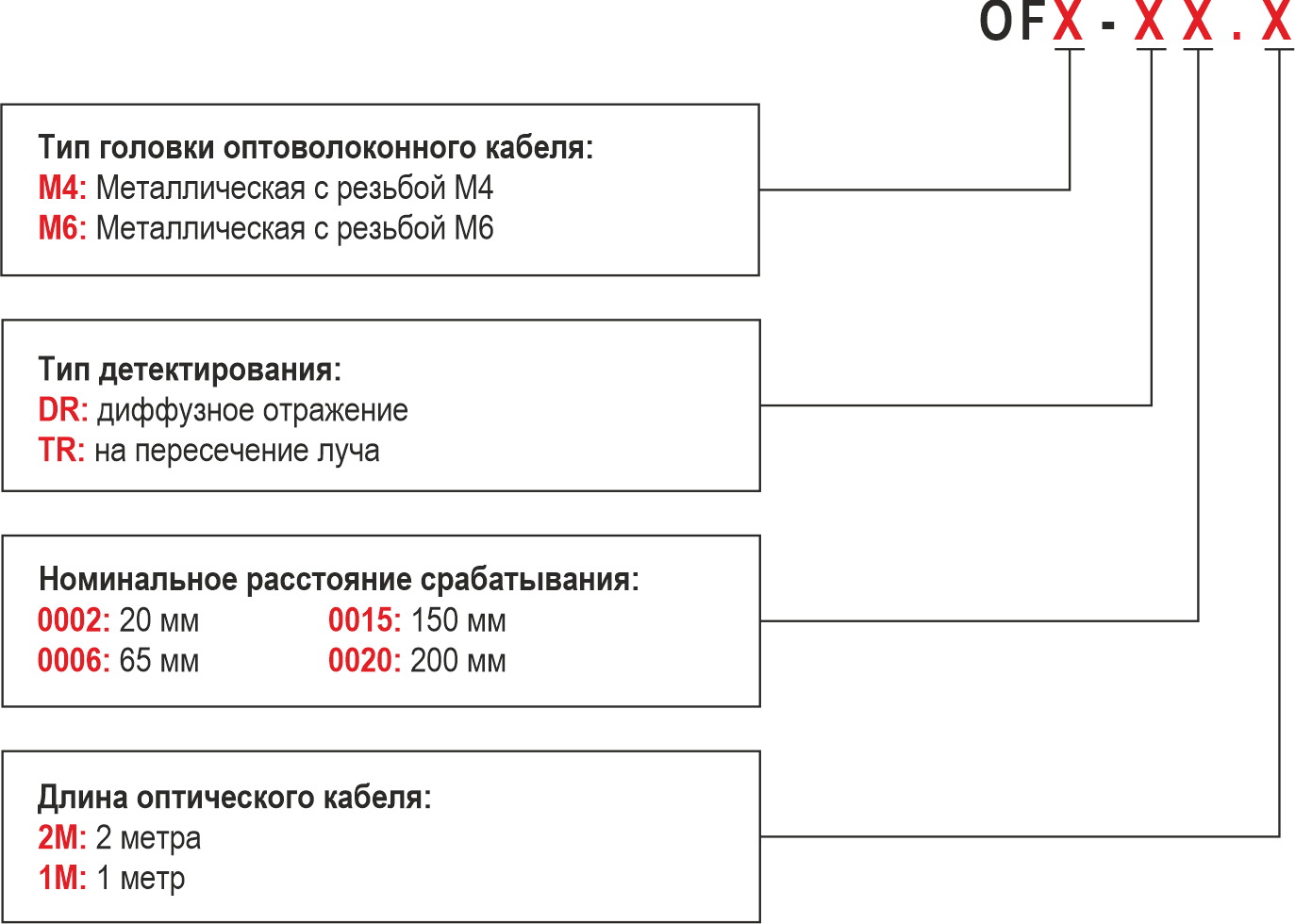

Обозначение при заказе оптоволоконных кабелей KIPPRIBOR серии OF:
|
|
Например: OF65-UR000FN3.U5.K.D
|
|
Вы заказали: Оптоволоконный кабель с установленной головкой с резьбой М6, диффузным типом детектирования, с номинальным расстоянием срабатывания 65 мм, длина кабеля 2 метра.
|
|
Комплект поставки оптоволоконных кабелей KIPPRIBOR серии OF:
| Кабель оптоволоконный |
1 шт |
| Монтажный комплект |
1 шт |
