Оптоволоконные усилители и кабели KIPPRIBOR серии OF65
Прайс-лист
Оптоволоконные усилители и кабели KIPPRIBOR серии OF65

Система «оптоволоконный усилитель – оптоволоконный кабель» представляет собой высокоточный оптический бесконтактный датчик, у которого элементы управления и индикации вынесены из зоны контроля на расстояние, определяемое длиной оптоволоконного кабеля.
Оптоволоконный усилитель – оптоэлектронное устройство, состоящее из излучателя и приемника оптического сигнала, эксплуатируемое совместно с оптоволоконным кабелем. Усилители KIPPRIBOR серии OF65 предназначены для позиционирования, контроля наличия и положения объектов слежения, контроля меток в технологических процессах, подсчета единиц изделий на производственных линиях, контроля и определения геометрических размеров объекта, определения ориентации объектов в пространстве. Расстояние срабатывания и тип детектирования определяются характеристиками применяемого оптоволоконного кабеля.
Различное конструктивное исполнение позволяет подобрать оптимальную модификацию датчика для установки в проектируемое устройство или для замены вышедшего из строя.

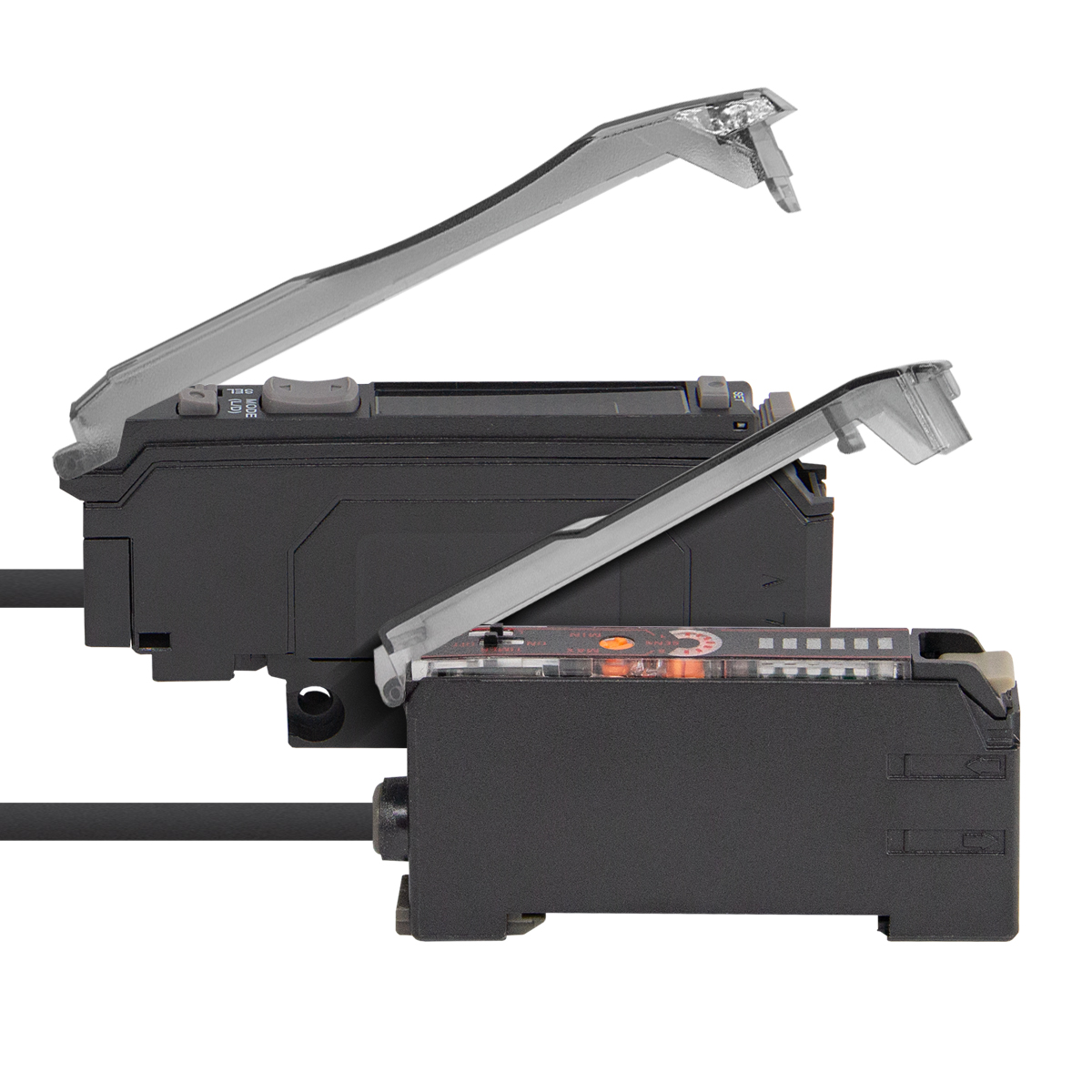

Оптоволоконные усилители KIPPRIBOR выпускаются в пластиковом корпусе с кабельным выводом в следующих модификациях:

  • OF65-UR000Fx3.U5.K.DD - с расширенным дисплеем;
  • OF65-UR000Fx3.U5.K.MD - с механическим индикатором.

В торцевой части усилителя находятся два слота, предназначенные для подключения оптоволоконных кабелей излучателя и приемника. Панель управления, дисплей и фиксатор оптоволоконных кабелей, расположенные на верхней части корпуса усилителей закрываются прозрачной крышкой.»


Технические характеристики оптоволоконных усилителей KIPPRIBOR серии OF65:

Параметр

Значение

 Модификация с механическим индикатором с расширенным дисплеем
OF65-UR000FN3.U5.K.MD OF65-UR000FP3.U5.K.MD OF65-UR000FN3.U5.K.DD OF65-UR000FP3.U5.K.DD
 Тип выхода NPN PNP NPN PNP
 Напряжение питания 12...24 VDC (макс. пульсации 10%)
 Потребляемый ток ≤ 40 мА ≤ 52 мА
 Характеристика выхода NPN / PNP с открыты коллектором
 Падение напряжения при 24 VDC ≤ 1 VDC
 Максимальный ток нагрузки 50 мА 100 мA
 Защита цепей От обратной полярности, перегрузки От обратной полярности, короткого замыкания, перегрузки
 Источник излучения Красный светодиод
 Режим работы LIGHT-ON / DARK-ON (переключаемый)
 Элементы индикации Уровень сигнала: зеленые и красный светодиоды
Состояние выхода: оранжевый светодиод
Активность выхода: красный LED-индикатор.
Цифровой дисплей: зеленый-значение уставки,
красный-интенсивность принимаемого сигнала.
 Настройка чувствительности Потенциометр многооборотный
с механическим индикатором
Программируемая
 Время отклика ≤ 1 мс 100 мкс (в режиме Р0)
250 мкс (в режиме Р1)
500 мкс (в режиме Р2)
1 мс (в режиме Р3)
10 мс (в режиме Р4)
 Таймер задержки 40 мс (на отключение) 4 режима с установкой времени 1...9999 мс
 Температура эксплуатации -20…+55С
 Влажность воздуха 35…85%
 Степень защиты IP50
 Монтаж На DIN – рейку / на поверхность
 Материал корпуса PVC - пластик
 Электрическое подключение Кабельный вывод 2 м




Таблица выбора оптоволоконных усилителей KIPPRIBOR серии OF65:


Габаритный чертеж

Панель управления и сигнализации

Схема

подключения

Модификация

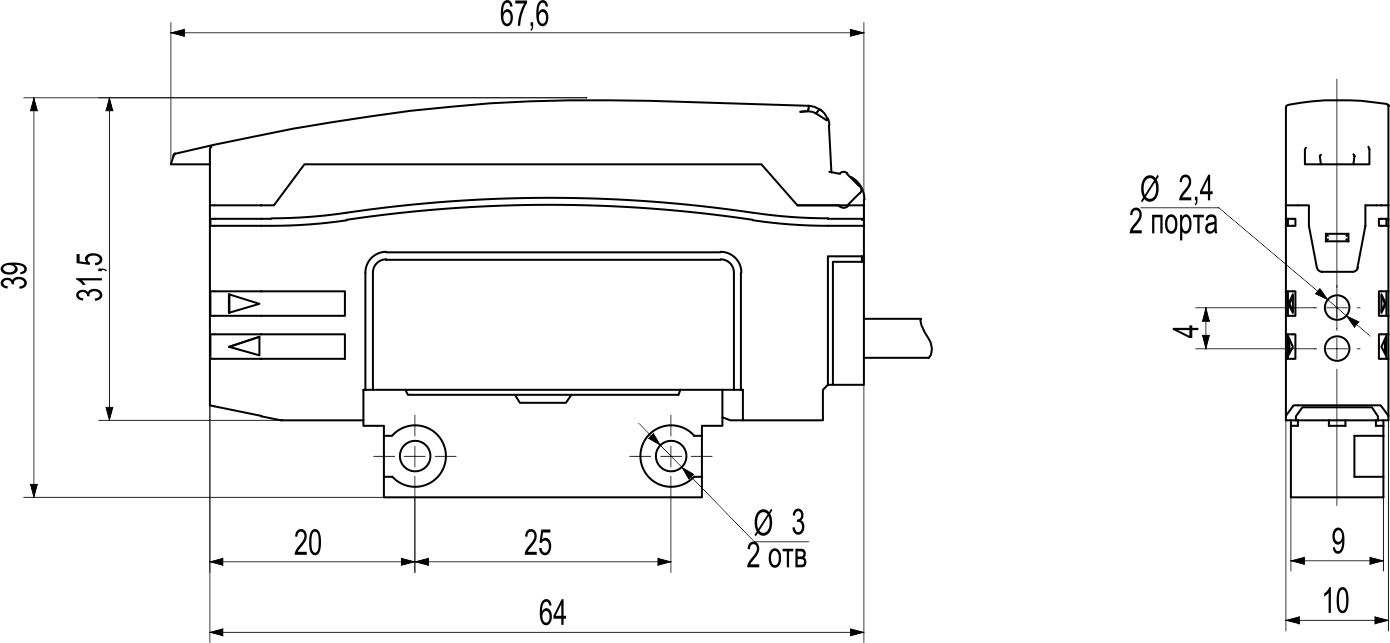

Габаритный чертеж OF65 MD

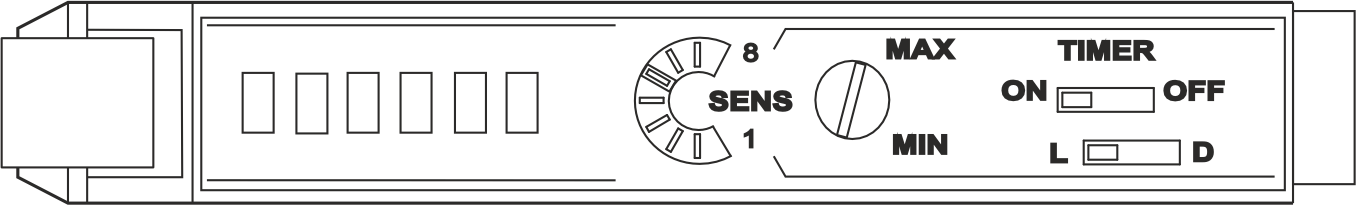

Панель управления и сигнализации OF65-MD

NPN
трехпроводная

  OF65-UR000FN3.U5.K.MD

PNP
трехпроводная

  OF65-UR000FP3.U5.K.MD

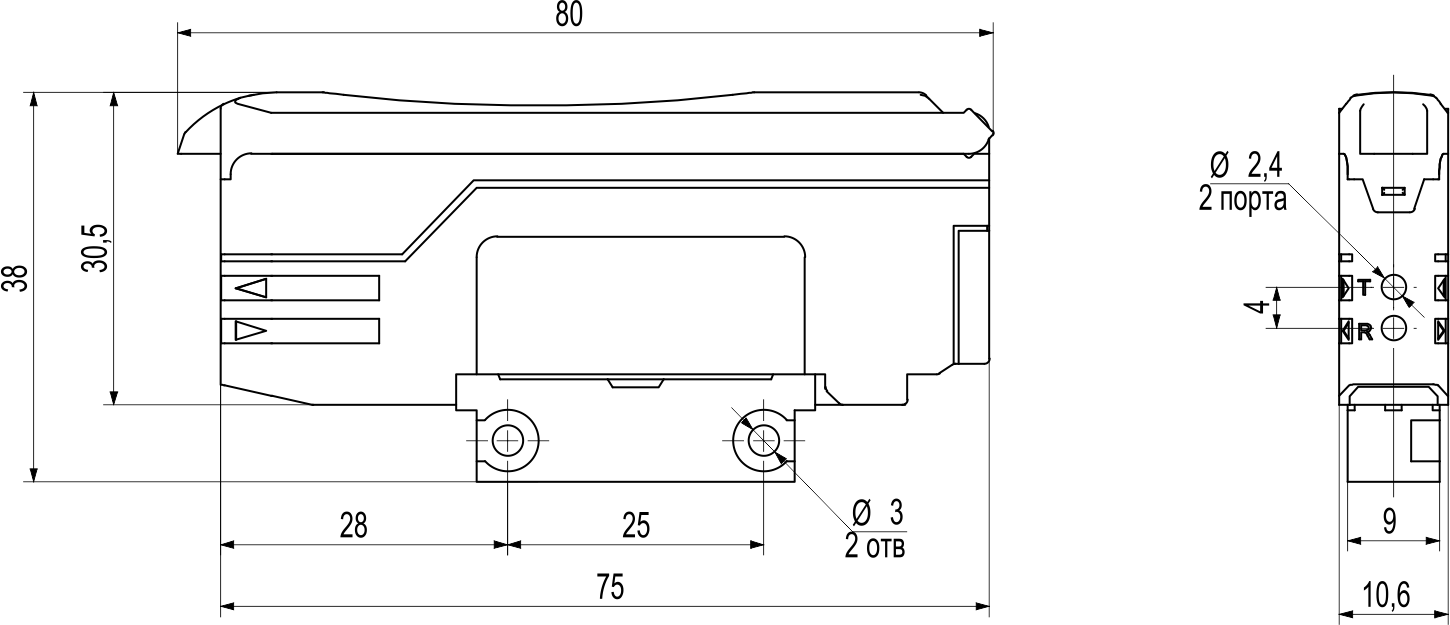

Габаритный чертеж OF65 DD

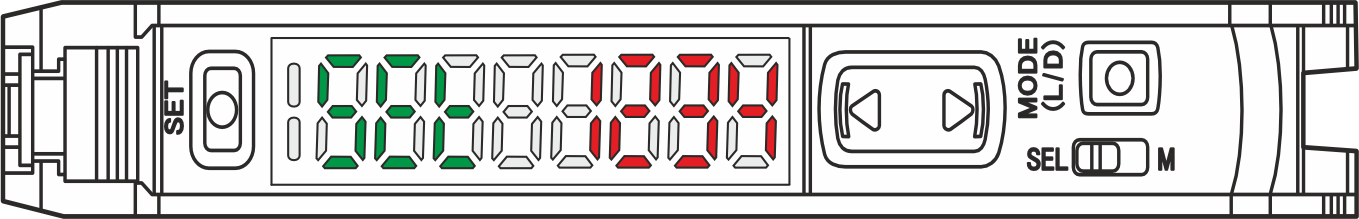

Панель управления и сигнализации OF65-DD

NPN
трехпроводная

  OF65-UR000FN3.U5.K.DD

PNP
трехпроводная

  OF65-UR000FP3.U5.K.DD




Схемы подключения оптоволоконных усилителей KIPPRIBOR серии OF65:



С выходом NPN - типа С выходом РNР - типа

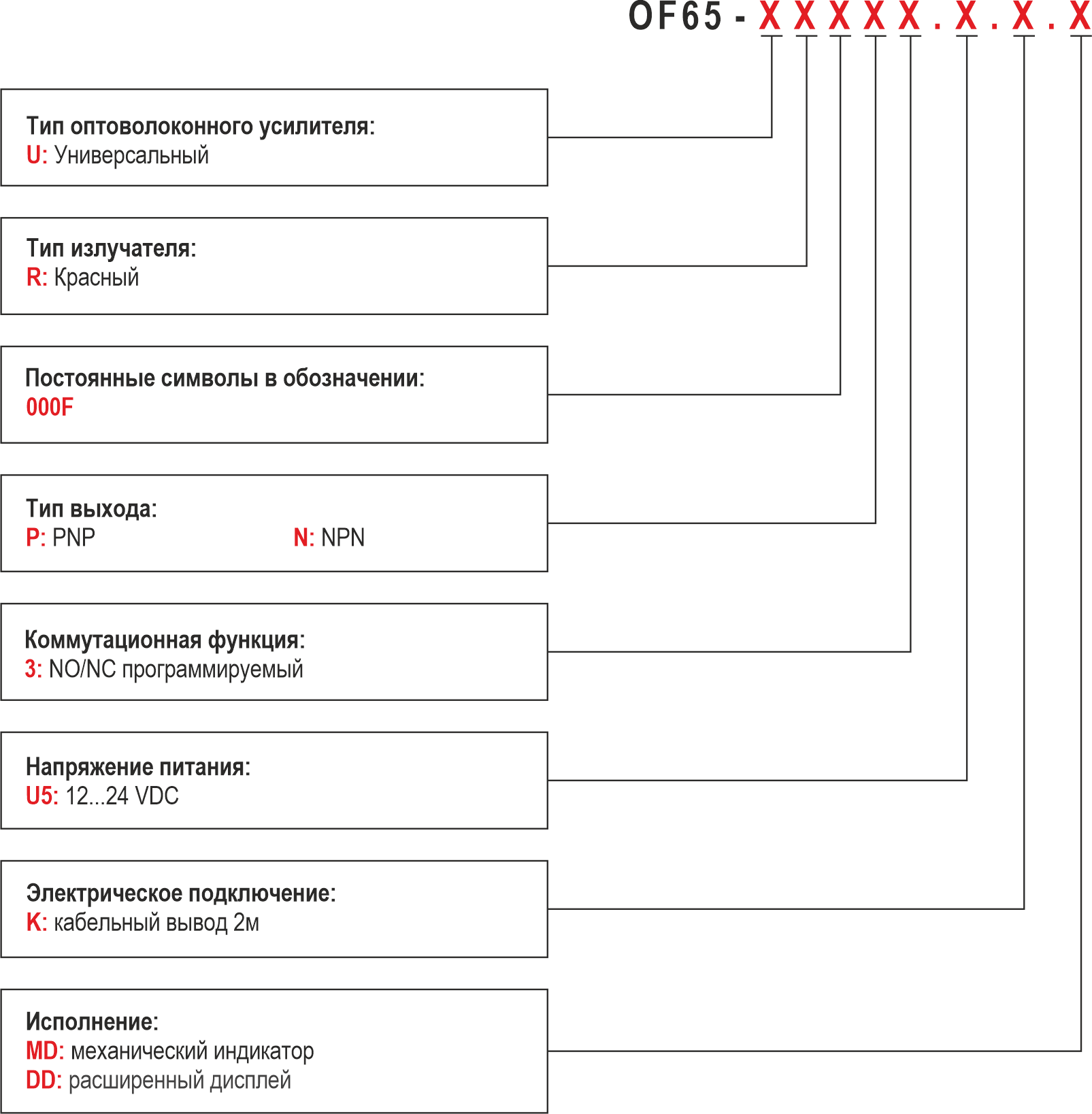

Обозначение при заказе оптоволоконных усилителей KIPPRIBOR серии OF65:

Обозначение при заказе оптоволоконных усилителей KIPPRIBOR серии OF65

Например: OF65-UR000FN3.U5.K.DD

Вы заказали: Оптоволоконный усилитель с красным излучателем с номинальным расстоянием срабатывания, зависящим от оптоволоконного кабеля, с выходом NPN – типа, коммутационной функцией NC/NO, напряжение питания 12…24 VDC с кабельным выводом 2 метра, в исполнении с расширенным дисплеем.


Комплект поставки оптоволоконных усилителей KIPPRIBOR серии OF65:

Усилитель оптоволоконный с кабельным выводом 1 шт
Монтажный комплект 1 шт
Паспорт и гарантийный талон* 1 шт

*-паспорт и гарантийный талон на бумажном носителе поставляется в комплекте с усилителем только по предварительному требованию заказчика.
