Индуктивные бесконтактные выключатели KIPPRIBOR серии LA12— это цилиндрические датчики диаметром 12 мм для надежного обнаружения металлических объектов в промышленном оборудовании, заменяя традиционные механические концевики и повышая ресурс узлов автоматики. Цилиндрический корпус М12 удобен для монтажа в стандартные посадочные места, а работа по бесконтактному принципу без подвижных частей снижает износ, повышает отказоустойчивость и уменьшает вероятность простоев.
В линейке доступны утапливаемые и неутапливаемые исполнения с номинальным расстоянием срабатывания 2, 4 или 8 мм.
Зона действия датчиков расположена на торце корпуса, а чувствительный элемент уверенно реагирует на сталь, нержавеющую сталь, чугун, медь, алюминий и латунь; фактическое расстояние срабатывания зависит от материала объекта.
Функциональная схема работы индуктивного бесконтактного датчика KIPPRIBOR LA
Основные преимущества индуктивных датчиков KIPPRIBOR:
- Высокая надежность и продолжительный срок эксплуатации с сохранением рабочих характеристик;
- Светодиодная индикация состояния датчика;
- Крепежный набор в комплекте;
- Высокая частота переключения;
- Низкая потребляемая мощность;
- Бесконтактный контроль объекта.
Датчики серии LA подходят для применения на конвейерах, в станках, транспортных и упаковочных линиях, а также в других системах промышленной автоматики, где важны стабильное срабатывание и удобство обслуживания.
Общие технические характеристики цилиндрических индуктивных бесконтактных датчиков (выключателей) KIPPRIBOR серии LA
| Параметр |
Значение параметра |
| М12 |
| DC |
AC |
| Напряжение питания |
10…30 VDC;
10…60 VDC; |
20…250 VAC |
| Номинальный ток нагрузки |
≤ 200 мА |
≤ 400 мА |
| Минимальный ток нагрузки |
- |
≥ 5 мА |
| Ток утечки |
≤ 0,01 мА |
≤ 1,8 мА |
| Падение напряжения |
≤ 1,5 В |
≤ 8 В |
| Защита от перегрузки |
да |
нет |
| Точка срабатывания защиты |
220 мА |
- |
| Защита от переполюсовки |
да |
- |
| Защита от короткого замыкания |
да |
- |
| Гистерезис переключения |
≤ 15% Sr(1) |
| Точность повторения |
≤ 1% Sr(1) |
| Индикация срабатывания |
Светодиод |
| Материал корпуса |
Никелированная латунь |
| Материал активной части |
Ударопрочный конструкционный пластик |
| Температура эксплуатации |
-25…+70 °C |
| Температурная погрешность |
≤ 10% Sr(1) |
| Степень защиты |
IP 67 |
| Электрическое подключение |
Кабельный вывод, длина 2 м |
(1) — Реальное расстояние срабатывания конкретного бесконтактного выключателя, измеренное при номинальном напряжении питания, определенных температуре и условиях монтажа.
Модификации индуктивных бесконтактных датчиков (выключателей) LA12 с кабельным выводом
| Габаритный чертеж |
Напряжение питания |
Схема подключения |
Коммутационная функция |
Номинальное расстояние срабатывания (Sn) |
Максимальная частота срабатывания |
Модификация |
Позиция |
| Утапливаемое исполнение |
|
|
 |
10…30 VDC |
NPN трехпроводная |
NO |
2 мм |
2 кГц |
LA12-50.2N1.U1.K |
складская |
| NC |
LA12-50.2N2.U1.K |
складская |
| NPN четырехпроводная |
NO+NC |
LA12-50.2N4.U1.K |
складская |
| PNP трехпроводная |
NO |
LA12-50.2P1.U1.K |
складская |
| NC |
LA12-50.2P2.U1.K |
складская |
| PNP четырехпроводная |
NO+NC |
LA12-50.2P4.U1.K |
складская |
| 10…60 VDC |
двухпроводная |
NO |
LA12-50.2D1.U4.K |
складская |
| NC |
LA12-50.2D2.U4.K |
складская |
 |
20…250 VAC |
трехпроводная * |
NO |
25 Гц |
LA12-60.2A1.U7.K |
складская |
| NC |
LA12-60.2A2.U7.K |
складская |
|
10…30 VDC |
NPN трехпроводная |
NO |
4 мм |
1 кГц |
LA12-50.4N1.U1.K |
складская |
| NC |
LA12-50.4N2.U1.K |
складская |
| NPN четырехпроводная |
NO+NC |
LA12-50.4N4.U1.K |
складская |
| PNP трехпроводная |
NO |
LA12-50.4P1.U1.K |
складская |
| NC |
LA12-50.4P2.U1.K |
складская |
| PNP четырехпроводная |
NO+NC |
LA12-50.4P4.U1.K |
складская |
| 10…60 VDC |
двухпроводная |
NO |
LA12-50.4D1.U4.K |
складская |
| NC |
LA12-50.4D2.U4.K |
складская |
|
20…250 VAC |
трехпроводная * |
NO |
25 Гц |
LA12-60.4A1.U7.K |
складская |
| NC |
LA12-60.4A2.U7.K |
складская |
| Неутапливаемое исполнение |
|
|
 |
10…30 VDC |
NPN трехпроводная |
NO |
4 мм |
1 кГц |
LA12M-50.4N1.U1.K |
складская |
| NC |
LA12M-50.4N2.U1.K |
складская |
| NPN четырехпроводная |
NO+NC |
LA12M-50.4N4.U1.K |
складская |
| PNP трехпроводная |
NO |
LA12M-50.4P1.U1.K |
складская |
| NC |
LA12M-50.4P2.U1.K |
складская |
| PNP четырехпроводная |
NO+NC |
LA12M-50.4P4.U1.K |
складская |
| 10…60 VDC |
двухпроводная |
NO |
LA12M-50.4D1.U4.K |
складская |
| NC |
LA12M-50.4D2.U4.K |
складская |
 |
20…250 VAC |
трехпроводная* |
NO |
25 Гц |
LA12M-60.4A1.U7.K |
складская |
| NC |
LA12M-60.4A2.U7.K |
складская |
|
10…30 VDC |
NPN трехпроводная |
NO |
8 мм |
500 Гц |
LA12M-50.8N1.U1.K |
складская |
| NC |
LA12M-50.8N2.U1.K |
складская |
| NPN четырехпроводная |
NO+NC |
LA12M-50.8N4.U1.K |
складская |
| PNP трехпроводная |
NO |
LA12M-50.8P1.U1.K |
складская |
| NC |
LA12M-50.8P2.U1.K |
складская |
| PNP четырехпроводная |
NO+NC |
LA12M-50.8P4.U1.K |
складская |
| двухпроводная |
NO |
LA12M-50.8D1.U4.K |
складская |
| NC |
LA12M-50.8D2.U4.K |
складская |
|
20…250 VAC |
трехпроводная* |
NO |
25 Гц |
LA12M-60.8A1.U7.K |
складская |
| NC |
LA12M-60.8A2.U7.K |
складская |
* Третий провод используется для заземления корпуса.
Модификации индуктивных бесконтактных датчиков LA12 с разъемом М12
| Габаритный чертеж |
Напряжение питания |
Схема подключения |
Коммутационная функция |
Номинальное расстояние срабатывания (Sn) |
Максимальная частота срабатывания |
Модификация |
Позиция |
| Утапливаемое исполнение |
|
|
 |
10…30 VDC |
NPN трехпроводная |
NO |
2 мм |
2 кГц |
LA12-68.2N1.U1.E |
складская |
| NC |
LA12-68.2N2.U1.E |
складская |
| NPN четырехпроводная |
NO+NC |
LA12-68.2N4.U1.E |
складская |
| PNP трехпроводная |
NO |
LA12-68.2P1.U1.E |
складская |
| NC |
LA12-68.2P2.U1.E |
складская |
| PNP четырехпроводная |
NO+NC |
LA12-68.2P4.U1.E |
складская |
| 10…60 VDC |
двухпроводная |
NO |
LA12-68.2D1.U4.E |
складская |
| NC |
LA12-68.2D2.U4.E |
складская |
| 10…30 VDC |
NPN трехпроводная |
NO |
4 мм |
1 кГц |
LA12-68.4N1.U1.E |
складская |
| NC |
LA12-68.4N2.U1.E |
складская |
| NPN четырехпроводная |
NO+NC |
LA12-68.4N4.U1.E |
складская |
| PNP трехпроводная |
NO |
LA12-68.4P1.U1.E |
складская |
| NC |
LA12-68.4P2.U1.E |
складская |
| PNP четырехпроводная |
NO+NC |
LA12-68.4P4.U1.E |
складская |
| 10…60 VDC |
двухпроводная |
NO |
LA12-68.4D1.U4.E |
складская |
| NC |
LA12-68.4D2.U4.E |
складская |
| Неутапливаемое исполнение |
|
|
 |
10…30 VDC |
NPN трехпроводная |
NO |
4 мм |
1 кГц |
LA12M-68.4N1.U1.E |
складская |
| NC |
LA12M-68.4N2.U1.E |
складская |
| NPN четырехпроводная |
NO+NC |
LA12M-68.4N4.U1.E |
складская |
| PNP трехпроводная |
NO |
LA12M-68.4P1.U1.E |
складская |
| NC |
LA12M-68.4P2.U1.E |
складская |
| PNP четырехпроводная |
NO+NC |
LA12M-68.4P4.U1.E |
складская |
| 10…60 VDC |
двухпроводная |
NO |
LA12M-68.4D1.U4.E |
складская |
| NC |
LA12M-68.4D2.U4.E |
складская |
| 10…30 VDC |
NPN трехпроводная |
NO |
8 мм |
500 Гц |
LA12M-68.8N1.U1.E |
складская |
| NC |
LA12M-68.8N2.U1.E |
складская |
| NPN четырехпроводная |
NO+NC |
LA12M-68.8N4.U1.E |
складская |
| PNP трехпроводная |
NO |
LA12M-68.8P1.U1.E |
складская |
| NC |
LA12M-68.8P2.U1.E |
складская |
| PNP четырехпроводная |
NO+NC |
LA12M-68.8P4.U1.E |
складская |
| 10…60 VDC |
двухпроводная |
NO |
LA12M-68.8D1.U4.E |
складская |
| NC |
LA12M-68.8D2.U4.E |
складская |

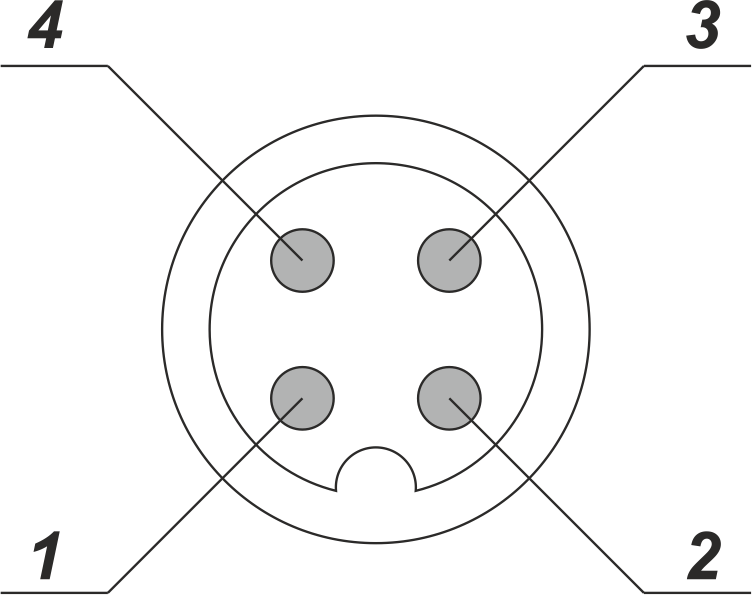

Цоколевка разъема M12 (male)
 |
Номер пина |
Цвет подключаемого проводника |
Функциональное значение |
| 1. |
коричневый |
+ |
| 2. |
белый |
NC |
| 3. |
cиний |
- |
| 4. |
черный |
NO |
Схемы подключения индуктивных бесконтактных датчиков (выключателей) KIPPRIBOR серии LA
| Датчики постоянного тока |
| Трехпроводные, NPN, NO (LA••-•.•N1.U1.K) |
Трехпроводные, PNP, NO (LA••-•.•P1.U1.K) |
 |
 |
| Трехпроводные, NPN, NC (LA••-•.•N2.U1.K) |
Трехпроводные, PNP, NC (LA••-•.•P2.U1.K) |
 |
 |
| Четырехпроводные, NPN, NO+NC (LA••-•.•N4.U1.K) |
Четырехпроводные, PNP, NO+NC (LA••-•.•P4.U1.K) |
 |
 |
| Двухпроводные, NO (LA••-•.•D1.U4.K) |
Двухпроводные, NC (LA••-•.•D2.U4.K) |
 |
 |
| Датчики переменного тока |
| Трехпроводные, NO (LA••-•.•A1.U7.K) |
Трехпроводные, NC (LA••-•.•A2.U7.K) |
 |
 |
Дополнительные опции и принадлежности:
|
Кронштейн металлический оцинкованный прямой BM12-IM
|
Кронштейн металлический оцинкованный угловой BM12-LM
|
Для подключения датчиков используйте:
Структура условного обозначения при заказе
|
Например: LA12M-68.2N2.U1.E
Вы заказали: Индуктивный датчик с диаметром корпуса 12 мм неутапливаемого исполнения с номинальным расстоянием срабатывания 2 мм, схемой подключения — трехпроводной NPN, коммутационной функцией — NС, напряжением питания 10…30 VDC, разъемом М12.
Увеличенные расстояния срабатывания: для утапливаемых «-"(4мм), для неутапливаемых «М"(8мм)
|
