Оптические бесконтактные датчики KIPPRIBOR серии ОK50 в прямоугольном пластиковом корпусе

Прайс-лист

Оптические датчики KIPPRIBOR серии OK50 - это оптоэлектронные устройства, которые состоят из источника и приемника излучения, схемы питания, обработки принятого сигнала и цепи, управляющей состоянием выхода. Изготовлены в корпусе из пластика.

Из преимуществ можно выделить следующие:

  • серия представлена датчиками с универсальным питанием и датчиками с программируемым выходом;
  • возможность выбрать оптимальную модификацию из трех типов датчиков (диффузного, рефлекторного и барьерного типа);
  • наибольшее расстояние срабатывания в сравнении с сериями ОА18, ОК30;
  • предлагаемые опции расширяют сферу применения датчиков;
  • есть монтажный кронштейн в комплекте.

Предназначены для получения информации о наличии/отсутствии объекта, его размерах, положении, наполнении, подсчета продукции, оптических барьерах безопасности. Датчики находят применение в машиностроительной и пищевой промышленности, в различных системах мониторинга

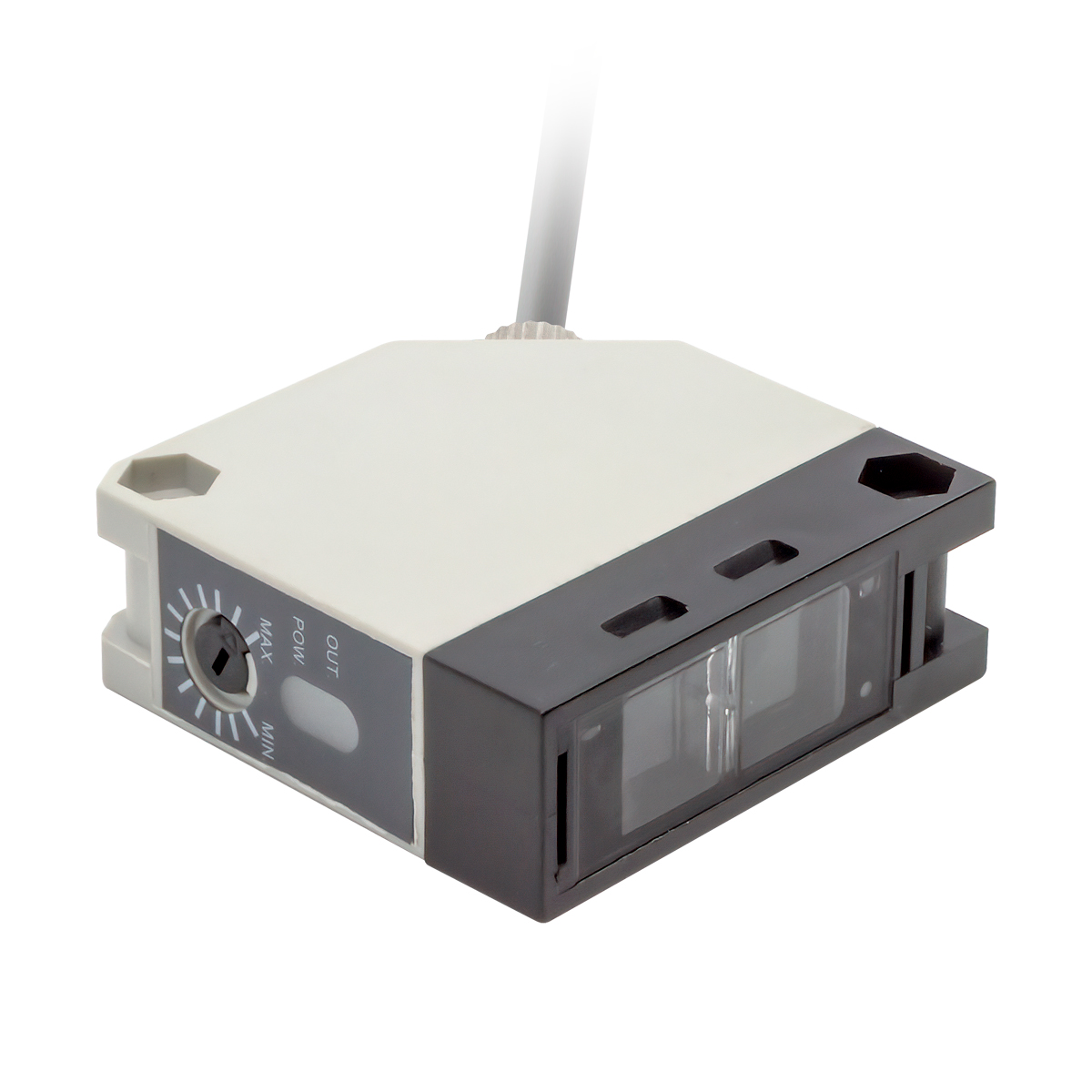

Оптические датчики KIPPRIBOR серии OK50

Технические характеристики оптических бесконтактных датчиков KIPPRIBOR серии ОК50 с универсальным питанием:

Параметр Значение
Модификация ОК50-T ОК50-D ОК50-R
Тип датчика Барьерного типа Диффузного типа Рефлекторного типа
Расстояние срабатывания номинальное (Sn) 20 м 0,4 м; 1 м; 2 м 6 м; 10 м
Гистерезис переключения ≤10% от Sr*
Точность повторения ±10% от Sn
Тип выхода Реле SPDT
Коммутационная функция NO/NC (переключающий контакт)
Напряжение питания 12…240 VDC / 24…240 VAC
Максимальный ток нагрузки 3 А / 30 VDC; 1 A / 220 VAC
Падение напряжения ≤ 2,5 V
Потребляемый ток ≤30мА
Максимальная частота срабатывания 100 Гц
Время отклика 10 мс
Источник излучения ИК диод (880нм) ИК диод (880 нм);
Красный диод (650 нм)**
Допустимое внешнее освещение ≤10000 люкс
Электрическая прочность изоляции 500 VDC в течение 1 мин
Степень защиты IP65
Индикация состояния Зеленый светодиод – индикация питания;
Желтый светодиод – индикация срабатывания
Электрическое подключение Кабельный вывод 2 м
Температура окружающей среды -10…+60°С
Влажность окружающей среды 35…85%
Материал корпуса PBT - пластик
Масса Около 180 г

* - расстояние срабатывания конкретного датчика, измеренное при номинальных значениях температуры, напряжения питания и определенных условиях монтажа;
** - модификации с поляризационным фильтром

Технические характеристики оптических бесконтактных датчиков KIPPRIBOR серии ОК50 с программируемым выходом:

Параметр Значение
Модификация ОК50-T ОК50-D ОК50-R
Тип датчика Барьерного типа Диффузного типа Рефлекторного типа
Расстояние срабатывания номинальное (Sn) 20 м 0,4 м; 1 м; 2 м 6 м; 10 м
Гистерезис переключения ≤10% от Sr*
Точность повторения ±10% от Sn
Тип выхода Программируемый NPN / PNP
Коммутационная функция Программируемый NO / NC
Напряжение питания 10…30 VDC;
Максимальный ток нагрузки 200 мА
Падение напряжения ≤ 2V
Потребляемый ток ≤30мА
Максимальная частота срабатывания 200 Гц
Время отклика 5 мс
Источник излучения ИК диод (880нм) ИК диод (880 нм);
Красный диод (650 нм)**
Допустимое внешнее освещение ≤10000 люкс
Электрическая прочность изоляции 500 VDC в течение 1 мин
Степень защиты IP65
Защита от короткого замыкания Есть
Защита от обратной полярности Есть
Регулировка чувствительности С помощью потенциометра
Индикация состояния Зеленый светодиод – индикация питания;
Желтый светодиод – индикация срабатывания
Электрическое подключение Кабельный вывод 2 м
Температура окружающей среды -10…+60°С
Влажность окружающей среды 35…85%
Материал корпуса PBT - пластик
Масса Около 160 г

* - расстояние срабатывания конкретного датчика, измеренное при номинальных значениях температуры, напряжения питания и определенных условиях монтажа;
** - модификации с поляризационным фильтром


Таблица выбора оптических бесконтактных датчиков KIPPRIBOR серии OK50 с универсальным питанием:

Модификация Тип датчика Расстояние срабатывания Тип выхода Коммутационная функция Габаритный чертеж
OK50-DI0040R4.U6.K Диффузный 0,4 м SPDT - реле NO+NC
OK50-DI0100R4.U6.K 1 м
OK50-DI0200R4.U6.K 2 м
OK50-RR0600R4.U6.K.F Рефлекторный 6 м
OK50-RI1000R4.U6.K 10 м
OK50-TI2000R4.U6.K Барьерный 20 м

Таблица выбора оптических бесконтактных датчиков KIPPRIBOR серии OK50 с программируемым выходом:

Модификация Тип датчика Расстояние срабатывания Тип выхода Коммутационная функция Габаритный чертеж
OK50-DI0040S3.U1.K Диффузный 0,4 м Программируемый NPN/PNP Программируемая NO/NC
OK50-DI0100S3.U1.K 1 м
OK50-DI0200S3.U1.K 2 м
OK50-RR0600S3.U1.K.F Рефлекторный 6 м
OK50-RI1000S3.U1.K 10 м
OK50-TI2000S3.U1.K Барьерный 20 м

Схемы подключения оптических бесконтактных датчиков KIPPRIBOR серии ОK50 с универсальным питанием:

Датчики с универсальным питанием
Датчики с универсальным питанием
Излучатель датчика OK50-TI
с универсальным питанием
Излучатель датчика OK50-TI с универсальным питанием

Схемы подключения оптических бесконтактных датчиков KipPribor серии ОK50 с программируемым выходом:

Подключение датчиков ОК50 с программируемым выходом
в конфигурации NPN-NO
Подключение датчиков ОК50 с программируемым выходом в конфигурации NPN-NO
Подключение датчиков ОК50 с программируемым выходом
в конфигурации NPN-NС
Излучатель датчика OK50-TI с универсальным питанием

Подключение датчиков ОК50 с программируемым выходом
в конфигурации PNP-NO
Подключение датчиков ОК50 с программируемым выходом в конфигурации PNP-NO
Подключение датчиков ОК50 с программируемым выходом
в конфигурации PNP-NС
Подключение датчиков ОК50 с программируемым выходом в конфигурации PNP-NС

Излучатель для датчиков ОК50 с программируемым выходом
Излучатель для датчиков ОК50 с программируемым выходом

Дополнительные опции и принадлежности:

В серии представлены датчики с индексом F, со встроенным поляризационным фильтром. Такая конструкция позволяет работать с объектами, обладающими высокой отражающей способностью.

Рефлекторные датчики используются с отражателями OR51-S или OR83-R, которые поставляются отдельно.

Отражатель OR51-S


Отражатель OR51-S

Особенности:

1. Компактные размеры. Отражатель удобно использовать при плотном размещении оборудования
2. Крепление с возможностью регулировки положения. Отражатель можно перемещать на крепеже на 10 мм

Отражатель OR83-R

Отражатель OR83-R

Особенности:

1. Отверстие в центре отражателя. Позволяет точно закрепить отражатель.
2. Большая площадь отражающей поверхности. Настроить оптический датчик проще.

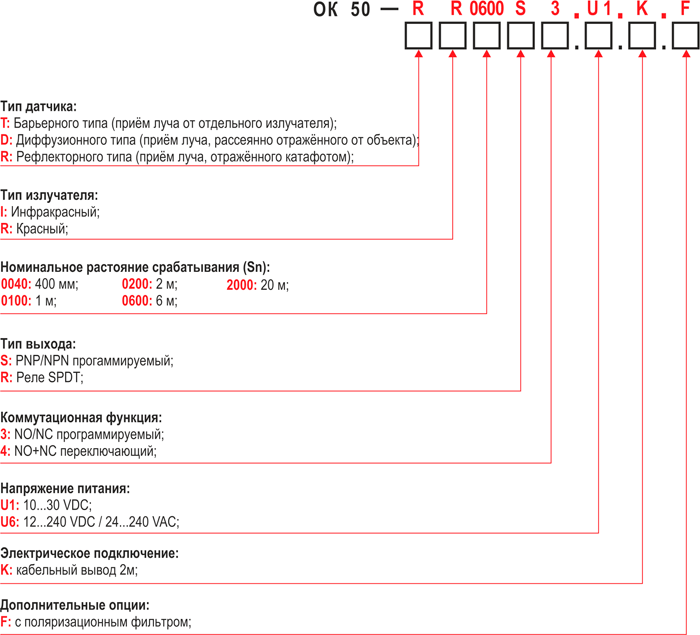

Структура условного обозначения при заказе оптических датчиков KIPPRIBOR OK50:

Структура условного обозначения при заказе оптических датчиков KIPPRIBOR OK50

Например:   OK50-RR0600R4.U6.K.F
Вы заказали:   Оптический датчик в прямоугольном корпусе из пластика, рефлекторного типа, с красным источником излучения, номинальным расстоянием срабатывания 6 м, выходом типа SPDT–реле, с NO+NC контактами, универсальным напряжением питания 12…240VDC / 24…240 VAC, кабельным 2-метровым выводом, с поляризационным фильтром.
