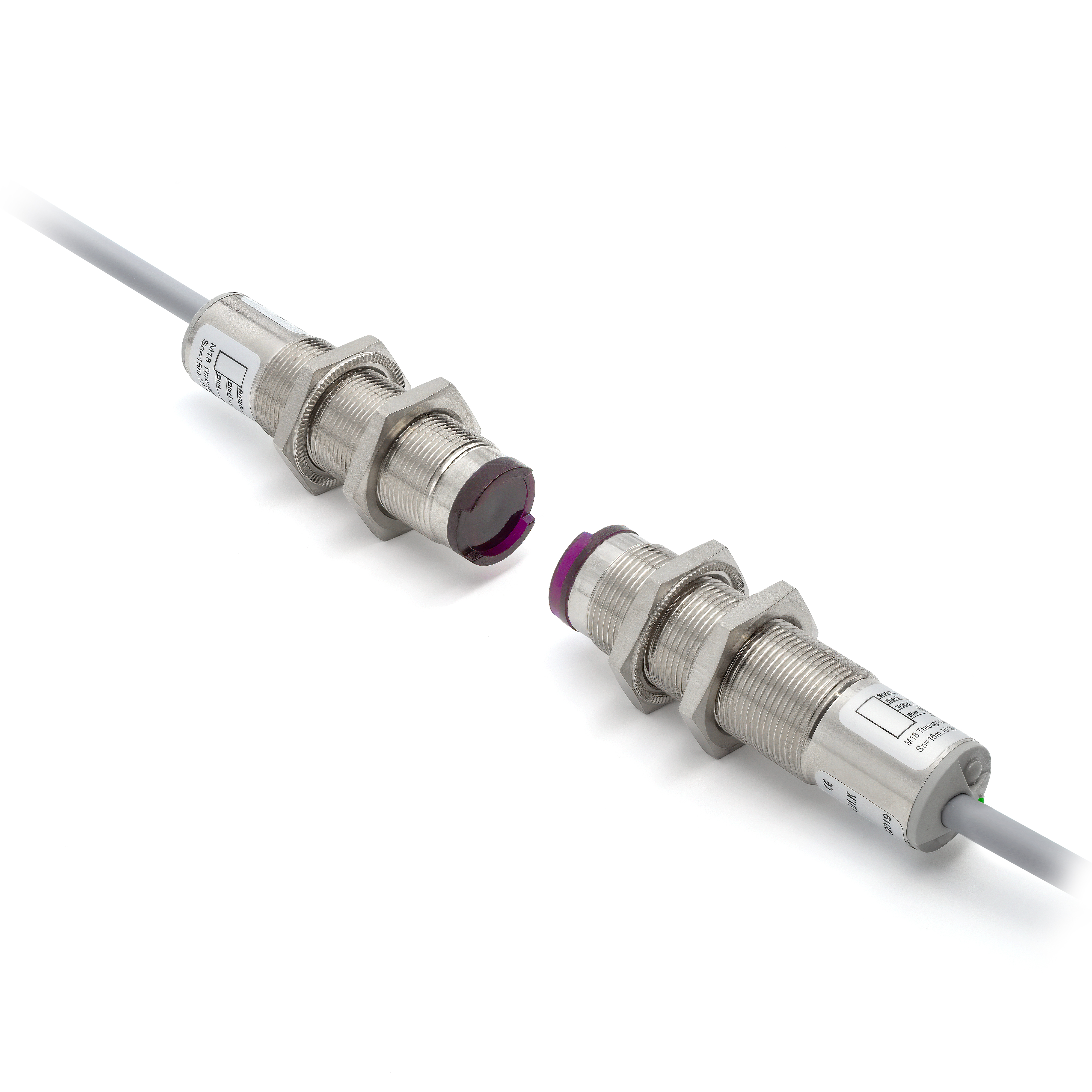

Оптический датчик KIPPRIBOR серии ОА18 – бесконтактный датчик для обнаружения объектов с помощью светового луча. Цилиндрический корпус датчика изготовлен из никелированной латуни.
Оптические датчики KIPPRIBOR ОА18 применяют в машиностроении, производственных и фасовочных линиях:
- В системах световых барьеров безопасности промышленного оборудования;
- Подсчет единиц изделий на производственных линиях;
- Контроль наличия и положения объектов;
- Контроль меток в технологических процессах;
- Определение ориентации объектов в пространстве.
|
Прайс-лист
|
|
|
|
Особенности оптических датчиков KIPPRIBOR OA18:
- Расстояние срабатывания до 15 м закрывает широкий спектр задач;
- Потенциометр на корпусе позволяет регулировать чувствительность датчика;
- Встроенная защита от перегрузки, тока обратной полярности и короткого замыкания;
- Модификация с поляризационным фильтром обнаруживает объекты из блестящих материалов;
- Световой луч контролирует объект без непосредственного контакта;
- Низкая потребляемая мощность экономит электроэнергию;
- Светодиодная индикация облегчает регулировку и позволяет контролировать состояние датчика визуально.
Оптический датчик KIPPRIBOR ОА18 состоит из излучателя и приемника. Излучатель посылает световой луч в приемник. Приемник реагирует на получение светового луча от излучателя и формирует выходной сигнал.
Существует три основных вида оптических датчиков: диффузный, рефлекторный и барьерный.
|
|
У диффузного датчика излучатель и приемник находятся в одном корпусе. Срабатывает при попадании в приёмник луча, отраженного от объекта контроля.
Особенности:
- Датчик состоит из одного устройства: легко смонтировать и эксплуатировать;
- Расстояние срабатывания до 0,5 м.
|
|
 |
|
|
Излучатель и приемник рефлекторного датчика находятся в одном корпусе. Луч от излучателя отражается рефлектором (отражателем) и попадает в приёмник. Луч прерывается объектом контроля, возникшим между датчиком и рефлектором. Датчик срабатывает от прерывания луча.
Особенности:
- Излучатель и приемник легко смонтировать и обслуживать в одном корпусе;
- Расстояние срабатывания до 3 м;
- Есть версия с поляризационным фильтром для работы с блестящими поверхностями (индекс F в условном обозначении);
- Монтаж усложнен установкой отражателя;
- Необходимо следить за чистотой отражателя.
|
|
 |
|
|
Барьерный датчик имеет приемник и излучатель в разных корпусах. Световой луч излучателя должен попадать точно в приемник. Луч прерывается при появлении объекта контроля между приемником и излучателем. Датчик срабатывает от прерывания луча.
Особенности:
- Расстояние срабатывания до 15 м;
- Установка усложнена необходимостью соосной установки приемника и излучателя.
|
|
 |
Рефлекторные датчики KIPPRIBOR для блестящих объектов. Объекты с высокой отражающей способностью могут восприниматься приемником рефлекторного датчика как отражатели и вызывать ложные срабатывания. Решением является применение датчиков, оснащенных поляризационными фильтрами (в условном обозначении – индекс «F»).
|
Принцип действия рефлекторных оптических датчиков KIPPRIBOR:
- Фильтр поляризует световой луч излучателя;
- Рефлектор поворачивает на 90° и отражает поляризованный луч;
- Луч проходит через поляризационный фильтр и попадает в приемник.
Фильтры излучателя и приёмника повернуты относительно друг друга на 90°, чтобы в приемник попадал только луч, отраженный от рефлектора. Паразитные отражения от поверхности объекта блокируются поляризационным фильтром приемника.
|
|
 |
Технические характеристики оптических бесконтактных датчиков KIPPRIBOR серии ОА18:
| Параметр |
Значение |
| Модификация |
ОА18-T |
ОА18-D |
ОА18-R |
| Тип датчика |
Барьерного типа |
Диффузного типа |
Рефлекторного типа |
| Диаметр датчика |
18 мм |
| Расстояние срабатывания номинальное (Sn) |
15 м |
0,15 м; 0,5 м |
1 м; 3 м |
| Гистерезис переключения |
≤15% от Sr* |
| Регулировка чувствительности |
нет |
С помощью потенциометра |
| Точность повторения |
±10% от Sn |
| Тип выхода |
NPN / PNP |
| Коммутационная функция |
NO+NC (переключающий контакт) |
| Напряжение питания |
10…30 VDC |
| Максимальный ток нагрузки |
200 мА |
| Падение напряжения |
≤ 2,5 V |
| Потребляемый ток |
≤ 30мА |
| Максимальная частота срабатывания |
200 Гц |
| Время отклика |
1 мс |
| Источник излучения |
ИК диод (880нм) |
ИК диод (880 нм);
Красный диод (650 нм)** |
| Допустимое внешнее освещение |
≤ 10000 люкс |
| Электрическая прочность изоляции |
500 VDC в течение 1 мин |
| Степень защиты |
IP67 |
| Защита от короткого замыкания |
Есть |
| Защита от обратной полярности |
Есть |
| Защита от перегрузки |
Есть |
| Индикация срабатывания |
Светодиодная |
| Электрическое подключение |
Кабельный вывод 2 м |
| Виброустойчивость |
10…55 Гц с амплитудой 1 мм в каждой координате X, Y, Z
в течение 30 мин |
| Ударопрочность |
30G 6 раз в координатах X, Y, Z |
| Температура окружающей среды |
-25…+55°С |
| Влажность окружающей среды |
35…85% |
| Материал корпуса |
Латунь никелированная |
| Масса |
120 г |
* - расстояние срабатывания конкретного датчика, измеренное при номинальных значениях температуры, напряжения питания и определенных условиях монтажа;
** - модификации с поляризационным фильтром
Таблица выбора оптических бесконтактных датчиков KIPPRIBOR серии ОА18:
| Модификация |
Тип датчика |
Расстояние срабатывания |
Тип выхода |
Коммутационная функция |
Габаритный чертеж |
| OA18-DI0015N4.U1.K |
Диффузный |
0,15 м |
NPN |
NO+NC |
 |
| OA18-DI0015P4.U1.K |
0,15 м |
PNP |
| OA18-DI0050N4.U1.K |
0,5 м |
NPN |
| OA18-DI0050P4.U1.K |
0,5 м |
PNP |
| OA18-RR0100N4.U1.K.F |
Рефлекторный |
1 м |
NPN |
 |
| OA18-RR0100P4.U1.K.F |
1 м |
PNP |
| OA18-RI0300N4.U1.K |
3 м |
NPN |
 |
| OA18-RI0300P4.U1.K |
3 м |
PNP |
| OA18-TI1500N4.U1.K |
Барьерный |
15 м |
NPN |
 |
| OA18-TI1500P4.U1.K |
PNP |
Схемы подключения оптических бесконтактных датчиков KIPPRIBOR серии ОА18:
NPN - типа
 |
PNP - типа
 |
| |
Излучатель датчика модификации ОА18-TI
 |
Дополнительные опции и принадлежности:
Для работы с блестящими поверхностями поставляются датчики с поляризационным фильтром (индекс F в условном обозначении).
Рефлекторные датчики используются с отражателями OR51-S или OR83-R, которые поставляются отдельно.
|
Отражатель OR51-S
Особенности:
1. Компактные размеры. Отражатель удобно использовать при плотном размещении оборудования
2. Крепление с возможностью регулировки положения. Отражатель можно перемещать на крепеже на 10 мм
|
Отражатель OR83-R
Особенности:
1. Отверстие в центре отражателя. Позволяет точно закрепить отражатель.
2. Большая площадь отражающей поверхности. Настроить оптический датчик проще.
|
|
Кронштейн металлический оцинкованный прямой BM18-IM
|
Кронштейн металлический оцинкованный угловой BM18-LM
|
Для подключения датчиков используйте:

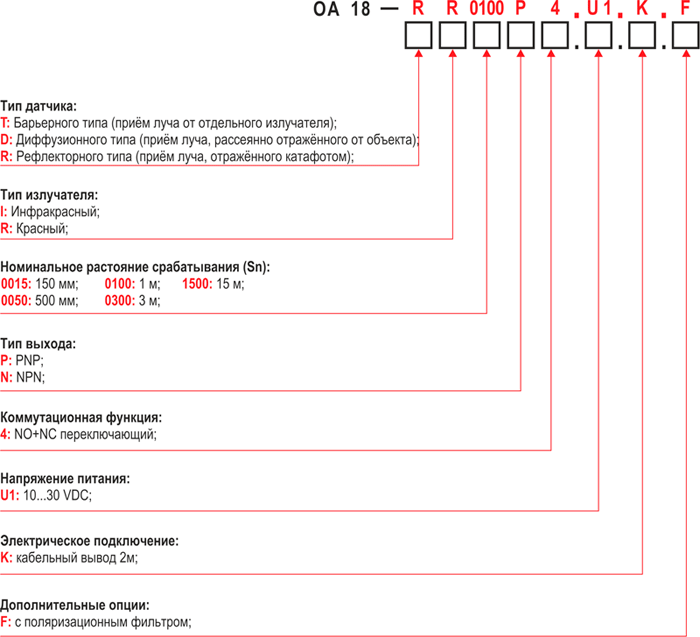

Структура условного обозначения при заказе оптических датчиков KIPPRIBOR OA18:
| Например: |
|
OA18-RR0100N4.U1.K.F |
| Вы заказали: |
|
Оптический датчик в металлическом цилиндрическом корпусе диаметром 18 мм, рефлекторного типа, с красным излучателем, с номинальным расстоянием срабатывания 1 м, NPN – типом выхода, с NO+NC контактами, напряжением питания 10…30VDC, кабельным выводом и поляризационным фильтром. |
