Индуктивные бесконтактные датчики серии LA12
Индуктивные бесконтактные датчики (выключатели) KIPPRIBOR серии LA в цилиндрическом корпусе

Прайс-лист

Индуктивный бесконтактный выключатель KIPPRIBOR серии LA — это датчик цилиндрической формы, реагирующий на появление металлического предмета в зоне его действия.

Индуктивные датчики KIPPRIBOR LA повышают ресурс работы механизмов и надежность оборудования в целом. Благодаря отсутствию подвижных частей в выключателях и их возможности реагировать на цель на расстоянии, повышается отказоустойчивость.

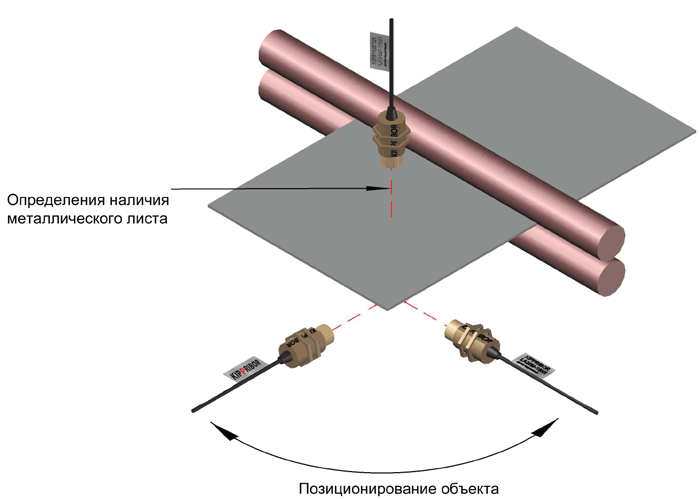

Советуем применять индуктивные датчики KIPPRIBOR серии LA:

  • Вместо механических концевых выключателей;
  • Для контроля положения металлических частей механизмов;
  • Для контроля перемещения металлических объектов;
  • В качестве первичных датчиков скорости, совместно с тахометрами и счетчиками импульсов;
  • В качестве датчика целостности;
  • Для контроля наличия металлических объектов.

Зона действия индуктивных датчиков KIPPRIBOR серии LA располагается со стороны торцевой части корпуса. В зависимости от модификации датчика зона действия составляет 2, 4, 8 мм. Индуктивные датчики KIPPRIBOR реагируют на различные металлы — сталь, нержавеющую сталь, чугун, медь, алюминий, латунь. Расстояние срабатывания зависит от металла, из которого изготовлен объект обнаружения.

Функциональная схема работы индуктивного бесконтактного датчика KIPPRIBOR LA

Функциональная схема работы индуктивного бесконтактного датчика KIPPRIBOR LA



Основные преимущества индуктивных датчиков KIPPRIBOR:

  1. Высокая надежность и продолжительный срок эксплуатации с сохранением рабочих характеристик;
  2. Светодиодная индикация состояния датчика;
  3. Крепежный набор в комплекте;
  4. Высокая частота переключения;
  5. Низкая потребляемая мощность;
  6. Бесконтактный контроль объекта.

Бесплатную консультацию по подбору датчика можно получить в online-чате сайта или по номеру телефона 8−800−700−43−53 (рабочие часы офиса: с 05:00 до 14:00 мск)

Цена индуктивных датчиков KIPPRIBOR есть прайс-листе.

Заявку с реквизитами можно прислать на почту sales@kippribor.ru, менеджеры выставят вам счет на оплату.

Общие технические характеристики цилиндрических индуктивных бесконтактных датчиков (выключателей) KIPPRIBOR серии LA

Параметр Значение параметра
М12
DC AC
Напряжение питания 10…30 VDC;
10…60 VDC;		 20…250 VAC
Номинальный ток нагрузки ≤ 200 мА ≤ 400 мА
Минимальный ток нагрузки - ≥ 5 мА
Ток утечки ≤ 0,01 мА ≤ 1,8 мА
Падение напряжения ≤ 1,5 В ≤ 8 В
Защита от перегрузки да нет
Точка срабатывания защиты 220 мА -
Защита от переполюсовки да -
Защита от короткого замыкания да -
Гистерезис переключения ≤ 15% Sr(1)
Точность повторения ≤ 1% Sr(1)
Индикация срабатывания Светодиод
Материал корпуса Никелированная латунь
Материал активной части Ударопрочный конструкционный пластик
Температура эксплуатации -25…+70 °C
Температурная погрешность ≤ 10% Sr(1)
Степень защиты IP 67
Электрическое подключение Кабельный вывод, длина 2 м

(1) — Реальное расстояние срабатывания конкретного бесконтактного выключателя, измеренное при номинальном напряжении питания, определенных температуре и условиях монтажа.

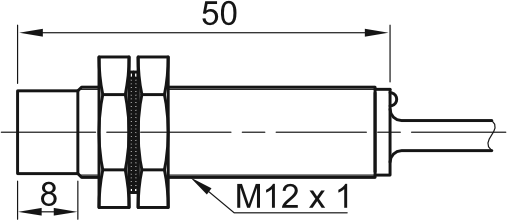

Модификации индуктивных бесконтактных датчиков LA12 с кабельным выводом

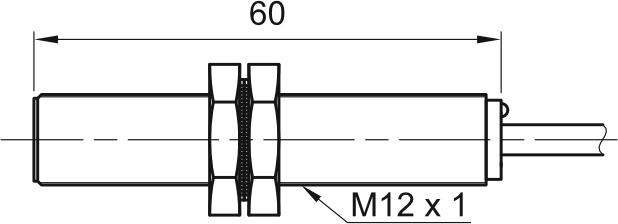

Габаритный чертеж Напряжение питания Схема подключения Коммутационная функция Номинальное расстояние срабатывания (Sn) Максимальная частота срабатывания Модификация
Утапливаемое исполнение
10…30 VDC NPN трехпроводная NO 2 мм 2 кГц LA12−50.2N1.U1.K
NC LA12−50.2N2.U1.K
NPN четырехпроводная NO+NC LA12−50.2N4.U1.K
PNP трехпроводная NO LA12−50.2P1.U1.K
NC LA12−50.2P2.U1.K
PNP четырехпроводная NO+NC LA12−50.2P4.U1.K
10…60 VDC двухпроводная NO LA12−50.2D1.U4.K
NC LA12−50.2D2.U4.K
20…250 VAC трехпроводная NO 25 Гц LA12−60.2A1.U7.K
NC LA12−60.2A2.U7.K
10…30 VDC NPN трехпроводная NO 4 мм 1 кГц LA12−50.4N1.U1.K
NC LA12−50.4N2.U1.K
NPN четырехпроводная NO+NC LA12−50.4N4.U1.K
PNP трехпроводная NO LA12−50.4P1.U1.K
NC LA12−50.4P2.U1.K
PNP четырехпроводная NO+NC LA12−50.4P4.U1.K
10…60 VDC двухпроводная NO LA12−50.4D1.U4.K
NC LA12−50.4D2.U4.K
20…250 VAC трехпроводная NO 25 Гц LA12−60.4A1.U7.K
NC LA12−60.4A2.U7.K

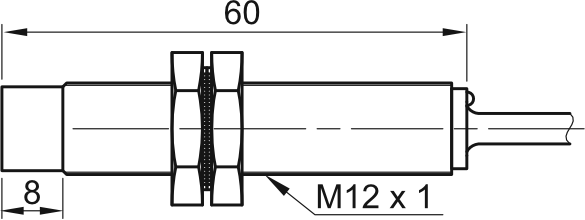

Неутапливаемое исполнение
10…30 VDC NPN трехпроводная NO 4 мм 1 кГц LA12M-50.4N1.U1.K
NC LA12M-50.4N2.U1.K
NPN четырехпроводная NO+NC LA12M-50.4N4.U1.K
PNP трехпроводная NO LA12M-50.4P1.U1.K
NC LA12M-50.4P2.U1.K
PNP четырехпроводная NO+NC LA12M-50.4P4.U1.K
10…60 VDC двухпроводная NO LA12M-50.4D1.U4.K
NC LA12M-50.4D2.U4.K
20…250 VAC трехпроводная NO 25 Гц LA12M-60.4A1.U7.K
NC LA12M-60.4A2.U7.K
10…30 VDC NPN трехпроводная NO 8 мм 500 Гц LA12M-50.8N1.U1.K
NC LA12M-50.8N2.U1.K
NPN четырехпроводная NO+NC LA12M-50.8N4.U1.K
PNP трехпроводная NO LA12M-50.8P1.U1.K
NC LA12M-50.8P2.U1.K
PNP четырехпроводная NO+NC LA12M-50.8P4.U1.K
двухпроводная NO LA12M-50.8D1.U4.K
NC LA12M-50.8D2.U4.K
20…250 VAC трехпроводная NO 25 Гц LA12M-60.8A1.U7.K
NC LA12M-60.8A2.U7.K

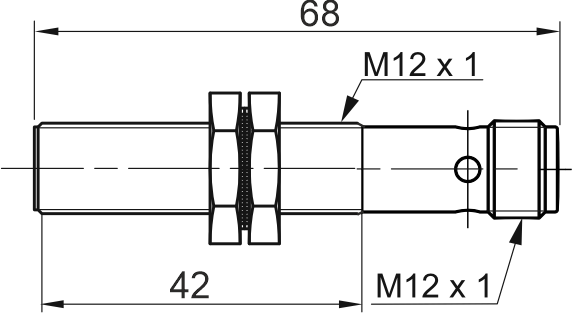

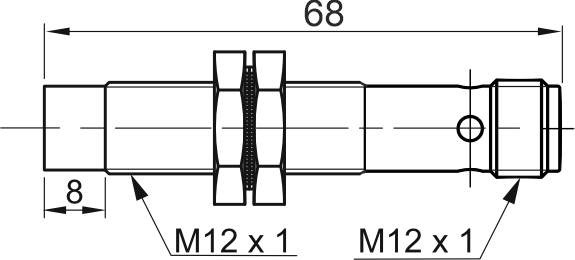

Модификации индуктивных бесконтактных датчиков LA12 с разъемом М12

Габаритный чертеж Напряжение питания Схема подключения Коммутационная функция Номинальное расстояние срабатывания (Sn) Максимальная частота срабатывания Модификация
Утапливаемое исполнение
10…30 VDC NPN трехпроводная NO 2 мм 2 кГц LA12−68.2N1.U1.E
NC LA12−68.2N2.U1.E
NPN четырехпроводная NO+NC LA12−68.2N4.U1.E
PNP трехпроводная NO LA12−68.2P1.U1.E
NC LA12−68.2P2.U1.E
PNP четырехпроводная NO+NC LA12−68.2P4.U1.E
10…60 VDC двухпроводная NO LA12−68.2D1.U4.E
NC LA12−68.2D2.U4.E
10…30 VDC NPN трехпроводная NO 4 мм 1 кГц LA12−68.4N1.U1.E
NC LA12−68.4N2.U1.E
NPN четырехпроводная NO+NC LA12−68.4N4.U1.E
PNP трехпроводная NO LA12−68.4P1.U1.E
NC LA12−68.4P2.U1.E
PNP четырехпроводная NO+NC LA12−68.4P4.U1.E
10…60 VDC двухпроводная NO LA12−68.4D1.U4.E
NC LA12−68.4D2.U4.E
Неутапливаемое исполнение
10…30 VDC NPN трехпроводная NO 4 мм 1 кГц LA12М-68.4N1.U1.E
NC LA12М-68.4N2.U1.E
NPN четырехпроводная NO+NC LA12M-68.4N4.U1.E
PNP трехпроводная NO LA12М-68.4P1.U1.E
NC LA12М-68.4P2.U1.E
PNP четырехпроводная NO+NC LA12М-68.4P4.U1.E
10…60 VDC двухпроводная NO LA12М-68.4D1.U4.E
NC LA12М-68.4D2.U4.E
10…30 VDC NPN трехпроводная NO 8 мм 500 Гц LA12M-68.8N1.U1.E
NC LA12M-68.8N2.U1.E
NPN четырехпроводная NO+NC LA12M-68.8N4.U1.E
PNP трехпроводная NO LA12M-68.8P1.U1.E
NC LA12M-68.8P2.U1.E
PNP четырехпроводная NO+NC LA12M-68.8P4.U1.E
10…60 VDC двухпроводная NO LA12M-68.8D1.U4.E
NC LA12M-68.8D2.U4.E



Схемы подключения индуктивных бесконтактных датчиков (выключателей) KIPPRIBOR серии LA

Датчики постоянного тока

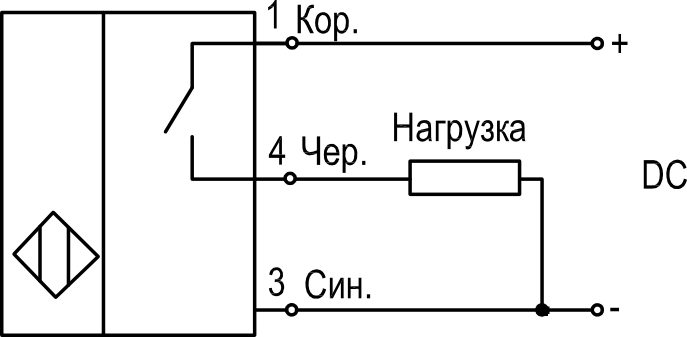

Трехпроводные, NPN, NO (LA••-•.•N1.U1.K) Трехпроводные, PNP, NO (LA••-•.•P1.U1.K)

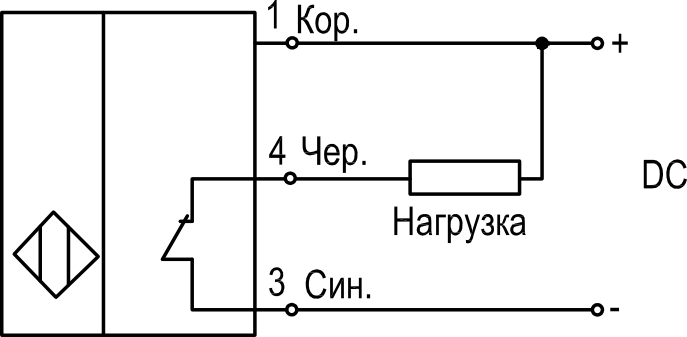

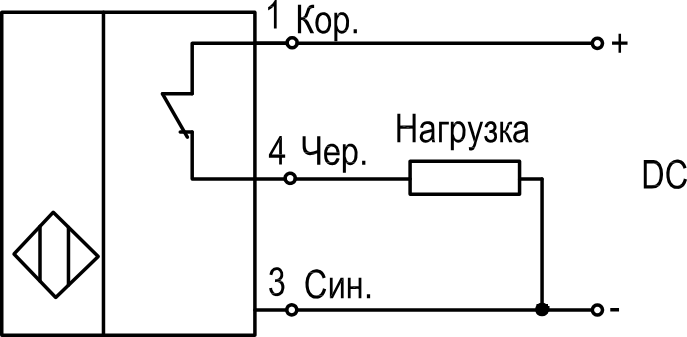

Трехпроводные, NPN, NC (LA••-•.•N2.U1.K) Трехпроводные, PNP, NC (LA••-•.•P2.U1.K)

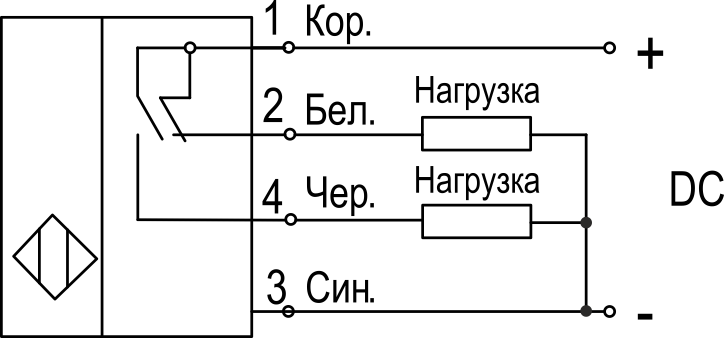

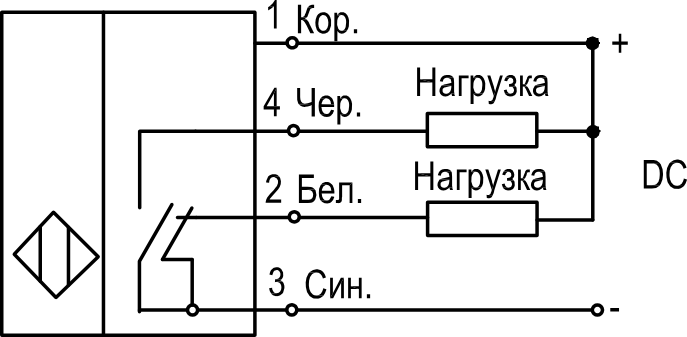

Четырехпроводные, NPN, NO+NC (LA••-•.•N4.U1.K) Четырехпроводные, PNP, NO+NC (LA••-•.•P4.U1.K)

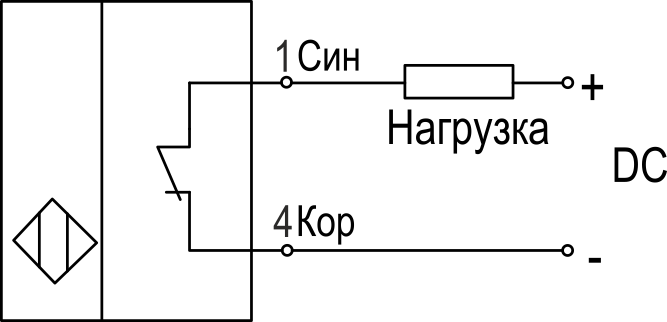

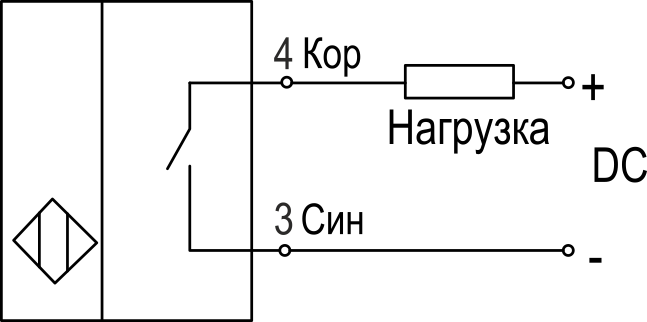

Двухпроводные, NO (LA••-•.•D1.U4.K) Двухпроводные, NC (LA••-•.•D2.U4.K)
Датчики переменного тока

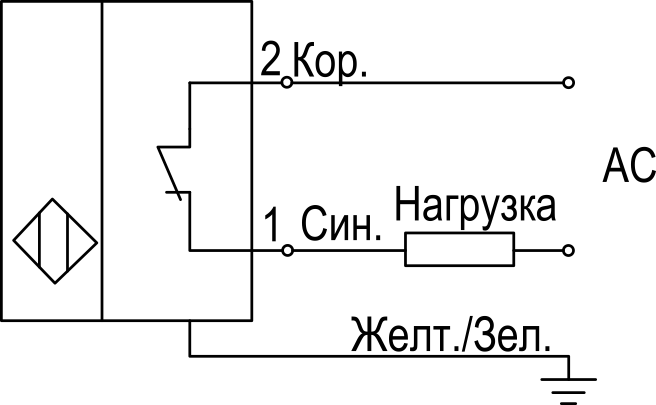

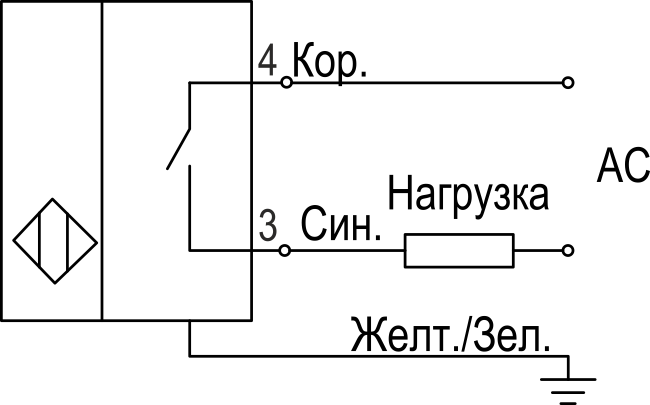

Трехпроводные, NO (LA••-•.•A1.U7.K) Трехпроводные, NC (LA••-•.•A2.U7.K)

Дополнительные опции и принадлежности:

Кронштейн металлический оцинкованный прямой BM12-IM

Кронштейн BM12-IM
Кронштейн BM12-IM

Кронштейн металлический оцинкованный угловой BM12-LM

Кронштейн BM12-LM
Кронштейн BM12-LM

Для подключения датчиков используйте:

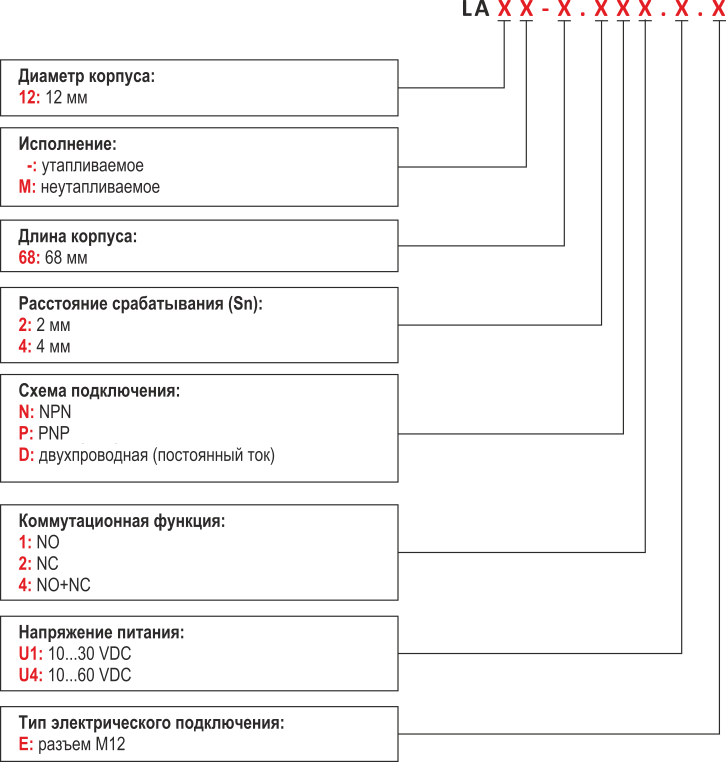

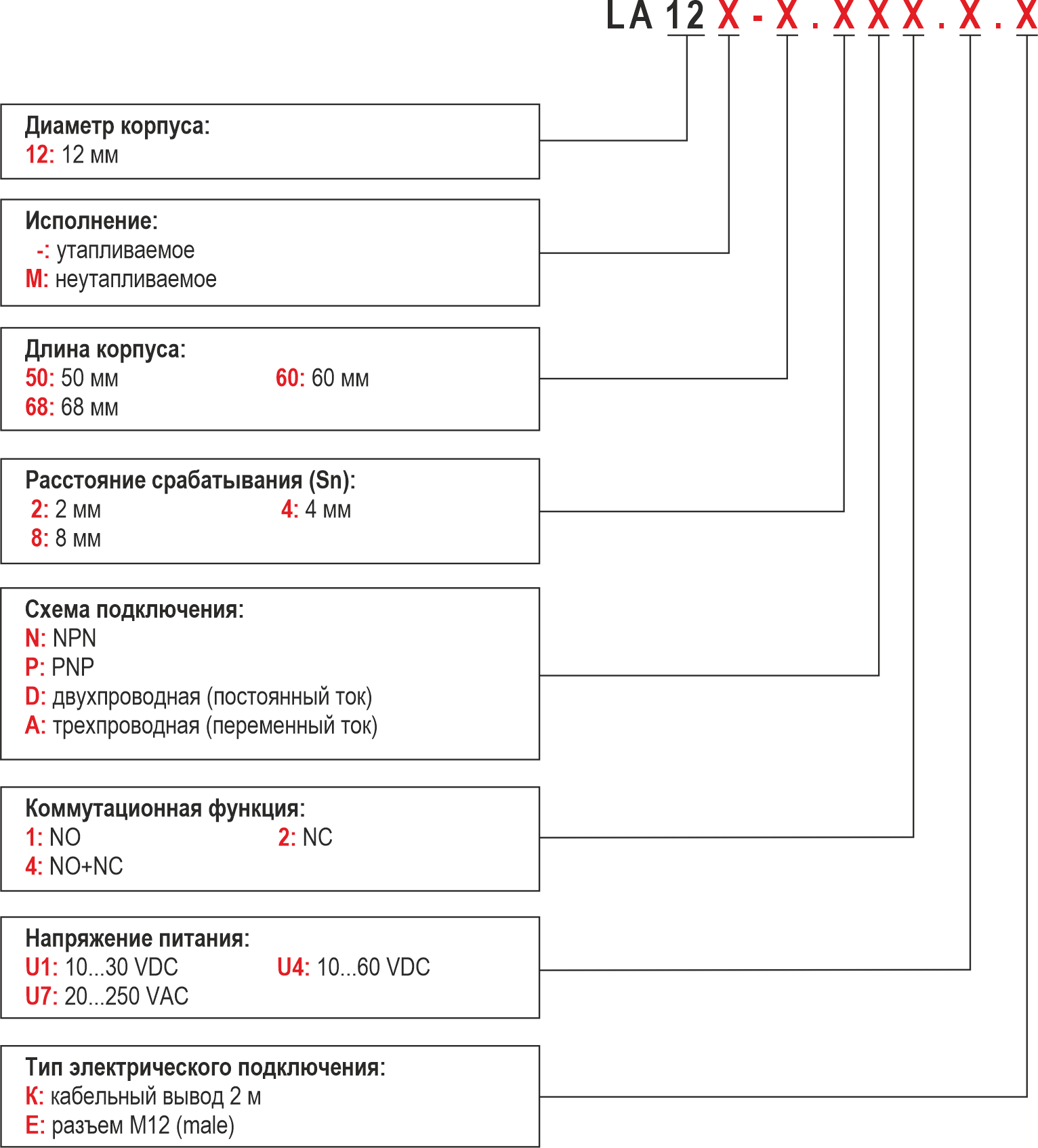

Структура условного обозначения при заказе



Например: LA12M-68.2N2.U1.E
Вы заказали: Индуктивный датчик с диаметром корпуса 12 мм неутапливаемого исполнения с номинальным расстоянием срабатывания 2 мм, схемой подключения — трехпроводной NPN, коммутационной функцией — NС, напряжением питания 10…30 VDC, разъемом М12.

Увеличенные расстояния срабатывания: для утапливаемых «-"(4мм), для неутапливаемых «М"(8мм)





Комплектность поставки
В комплект входит датчик с кабелем присоединения (длина 2 м)

Упаковка


Варианты упаковки
  • пакет (1 шт.)
Масса одного датчика LA12 (с диаметром корпуса 12 мм) — не более 77 г
