Промежуточные реле. Серия RP (4-х контактные)

RP-407ALTU
Прайс-лист

Промежуточное реле KIPPRIBOR RP предназначено для коммутации и переключения электрических цепей управления постоянного и переменного тока.

Общепромышленное промежуточное реле серии KIPPRIBOR RP используется в качестве развязывающего (согласующего) элемента между управляющим устройством (терморегулятором, контроллером и пр.) и коммутационным элементом исполнительного устройства, а также для построения схем релейной логики.




Преимущества промежуточных реле KIPPRIBOR серии RP:

  • прозрачный корпус, позволяющий чётко видеть состояние контактов реле;
  • полная совместимость с реле данного типа других производителей (в соответствии с ГОСТ 11152-82);
  • яркий цветной светодиодный (LED) индикатор работы;
  • удобный ручной дублёр с фиксацией (для модификаций LTU).




Степень защиты промежуточных реле KIPPRIBOR серии RP:

  • корпуса реле – IP40,
  • со стороны клемм – IР00.

Для монтажа на DIN-рейку или плоскость:

  • 2-ярусная колодка с винтовыми клеммами KIPPRIBOR PYF-044BE/2;
  • 3-ярусная колодка с винтовыми клеммами KIPPRIBOR PYF-044BE/3;
  • 3-ярусная колодка с самозажимными клеммами KIPPRIBOR PYF-144BE/3.




Технические характеристики промежуточных реле:

Характеристика Модификации без ручного дублера
(RP - 402/403/405/407AL RP - 402/403/405DL)
Модификации с ручным дублером
(RP - 402/403/405/407ALTU RP - 402/403/405DLTU)
Время включения (при UN) не более 25 мс
Время выключения (при UN) не более 25 мс
Диапазон рабочих температур –55...+70 °С
Относительная влажность 35%...80% RH
Атмосферное давление 86...106 кПа
Светодиодный LED-индикатор срабатывания есть
Ручное дублирование срабатывания нет есть
Механическая индикация срабатывания нет есть
Ударопрочность 10g (длительность полуволны синусоиды ударного импульса 11 мс)
Виброустойчивость 10...55 Гц (удвоенная амплитуда 1,0 мм)
Масса не более 35 г




Электрические характеристики контактов:

Характеристика Постоянный ток (DС) Переменный ток (АС)
Номинальные ток и напряжение коммутации 5 A при 30 В 5 A при 250 В
Минимальная коммутируемая нагрузка 1000 мВт (10 В/10 мА)
Начальное сопротивление контактов не более 100 мОм
Материал контакта серебряный сплав (AgSnO2)
Электрический ресурс не менее 105
Механический ресурс (при 300 вкл./мин) не менее 107
Сопротивление пробоя между группами контактов не менее 1500 В ~ при токе утечки 1 мА в течение 1 минуты




Электротехнические характеристики катушки:

Характеристика Постоянный ток (DС) Переменный ток (АС)
Номинальное напряжение питания катушки UN 12/24/110 В* 12/24/110/220 В*
Напряжение включения (при 25 °С) не менее 0,75Uном не менее 0,80Uном
Напряжение выключения (при 25 °С) не более 0,10Uном не более 0,30Uном
Предельное напряжение питания катушки (при 25 °С) 1,10Uном
Мощность катушки 0,9 Вт 1,2 ВА
Сопротивление пробоя не менее 1500 В ~ в течение 1 мин. (ток утечки 1 мА)

*выбирается при заказе




Элементы индикации и управления

Элементы индикации и управления промежуточных реле серии RP

Цветомаркировка LED-индикатора, механического индикатора и ручного дублера
Вид индикации LED-индикатор Механический индикатор Ручной дублер
Постоянный ток
Переменный ток






Габаритные размеры и схемы подключения промежуточных реле KIPPRIBOR серии RP

Модификации без ручного дублера
(RPxxxAL/DL)
Габаритные размеры. Модификации без ручного дублера

Модификации с ручным дублером
(RPxxxALTU/DLTU)
Габаритные размеры. Модификации с ручным дублером

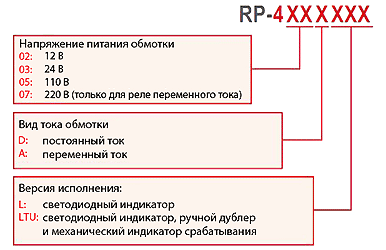

Обозначение при заказе



Например: RP-407 ALTU

Вы заказали: 4-контактное промежуточное реле KIPPRIBOR, серия RP, с напряжением питания 220 В~, светодиодным индикатором, ручным дублером и механическим индикатором срабатывания



Колодки монтажные для 4-контактных промежуточных реле серии RP...>>
