Блоки питания KIPPRIBOR серии WBP

Блоки питания KIPPRIBOR серии WBP
Прайс-лист

Блоки питания KIPPRIBOR серии WBP используются в промышленных системах автоматического управления в качестве источников стабилизированного напряжения 24 В постоянного тока, оснащенных комплексной защитой и возможностью точной подстройки величины выходного напряжения.


Отличительные особенности промышленных блоков питания KIPPRIBOR серии WBP:

  • Широкий диапазон мощностей позволяет выбрать оптимальную модификацию под конкретную нагрузку с током п потребления 1…21 А.
  • Корпус промышленного исполнения со степенью защиты IP20 обеспечивает эффективную вентиляцию элементов блока.
  • Универсальный монтаж. Предполагается закрепление блока на поверхность или стандартную DIN-рейку.
  • Защитные функции предотвращают возможность выхода блока из строя при перенапряжении и коротком замыкании.
  • Рекомендованы для питания большинства общепромышленных устройств. Стабильность и величина пульсаций выходного напряжения позволяют применить блоки серии WBP для питания контроллеров, программируемых реле, нормирующих преобразователей, промежуточных и твердотельных реле, датчиков давления, устройств управления, светосигнальных ламп и прочих приборов и компонентов автоматизации
  • Возможность подстройки позволяет скорректировать величину выходного напряжения.
  • Удобный клеммный терминал оснащен легко монтируемой защитной крышкой.

Технические характеристики промышленных блоков питания KIPPRIBOR серии WBP:

Параметр Значение
Модификация
WBP-
1024.24P
WBP-
1048.24P
WBP-
1060.24M
WBP-
1072.24M
WBP-
1100.24M
WBP-
1120.24M
WBP-
1150.24M
WBP-
1240.24M
WBP-
1360.24M
WBP-
1500.24M
Входное напряжение 100…240 VAC 115/230 VAC
Частота входного напряжения 47…63 Гц
Максимальный входной ток 1 А 1 А 1 А 1,5 А 2,5 А 2,5 А 3,5 А 5 А 7 А 10 А
Максимальный пусковой ток в холодном состоянии 11 А (115 VAC)/ 22 А (230 VAC) 22 А (115 VAC)/ 44 А (230 VAC)
Ток утечки 3,5 мА
Число выходных каналов 1
Номинальное напряжение 24 VDC
Отклонение выходного напряжения ± 1%
Диапазон подстройки выходного напряжения ± 10%
Выходной ток 1 А 2 А 2,5 А 3 А 4 А 5 А 6,3 А 10 А 15 А 21 А
Номинальная мощность 24 Вт 48 Вт 60 Вт 72 Вт 100 Вт 120 Вт 150 Вт 240 Вт 360 Вт 500 Вт
Максимальное напряжение пульсаций 150 мВ
Степень защиты IP20
Номинальный ток предохранителя входной цепи 2 А 3,15 А 5 А 8 А 10 А
От импульсных перенапряжений Есть (встроенный варистор)
От короткого замыкания Есть (с автоматическим восстановлением)
От повышения напряжения Есть
Напряжение изоляции входная-выходная цепь 3000 VAC
Сопротивление изоляции входная-выходная цепь 100 МОм (при 500 VDC)
КПД 83% 83% 80% 81% 81% 81% 82% 82% 82% 84%
Средняя наработка на отказ 100000 часов
Допустимая вибрация 10…500 Гц в трех координатах
Температура эксплуатации -20…+40°C
Относительная влажность 5…95% без конденсации влаги
Температура хранения -40…+85°C
Материал корпуса пластик металл
Габаритные размеры 75,5*45*96 мм 121*40*110 мм 121*56*110 мм 121*75*110 мм 121*100*110 мм
Масса 185 г 230 г 493 г 608 г 608 г 681 г 681 г 796 г 821 г 1220 г

Схема установки промышленных блоков питания KIPPRIBOR серии WBP:

Монтаж на DIN-рейку

Схема установки блоков питания WBP

Монтаж на плоскость*

Схема установки блоков питания WBP

*- блоки питания в пластиковом корпусе (модификации WBP-1024, WBP-1048) по умолчанию имеют две пластиковые проушины для крепления на плоскость.

для блоков питания в металлическом корпусе (модификации WBP-1060, WBP-1072, WBP-1100, WBP-1120, WBP-1150, WBP-1240, WBP-1360, WBP-1500) необходимо дополнительно установить металлическую проушину, которая входит в комплект поставки.




Описание клемм, элементов управления и индикации промышленных блоков питания KIPPRIBOR серии WBP:

Обозначение на корпусе Описание Функциональное назначение
Вкл Индикатор светодиодный зеленого цвета Индикация подачи напряжения питания
Регулировка напряжения Потенциометр Подстройка величины выходного напряжения
+ Клемма выходного терминала Плюсовая клемма выходного напряжения
- Клемма выходного терминала Минусовая клемма выходного напряжения
NC Клемма выходного терминала Не используемая клемма
Клемма входного терминала Клемма подключения заземляющего проводника
L Клемма входного терминала Клемма подключения фазного проводника
N Клемма входного терминала Клемма подключения нейтрального проводника

* - физически блок питания имеет один канал, но для удобства подключения нагрузки он соединен с четырьмя выходными клеммами.




Габаритные размеры промышленных блоков питания KIPPRIBOR серии WBP:

WBP-1024.24P / WBP-1048.24P
пластиковый корпус:



WBP-1060.24M
металлический корпус:

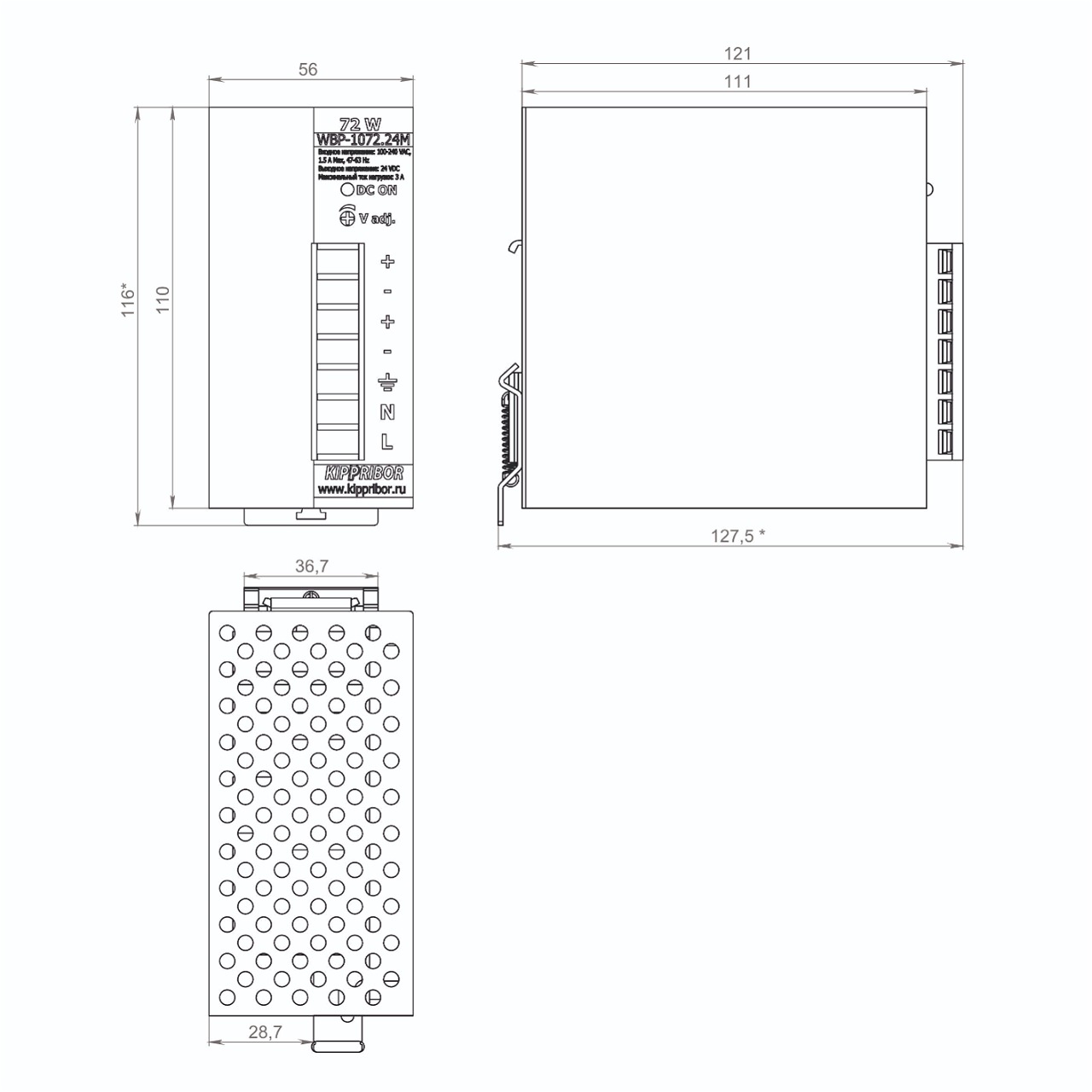

WBP-1072.24M / WBP-1100.24M
металлический корпус:
WBP-1120.24M / WBP-1150.24M /
WBP-1240.24M / WBP-1360.24M
металлический корпус:

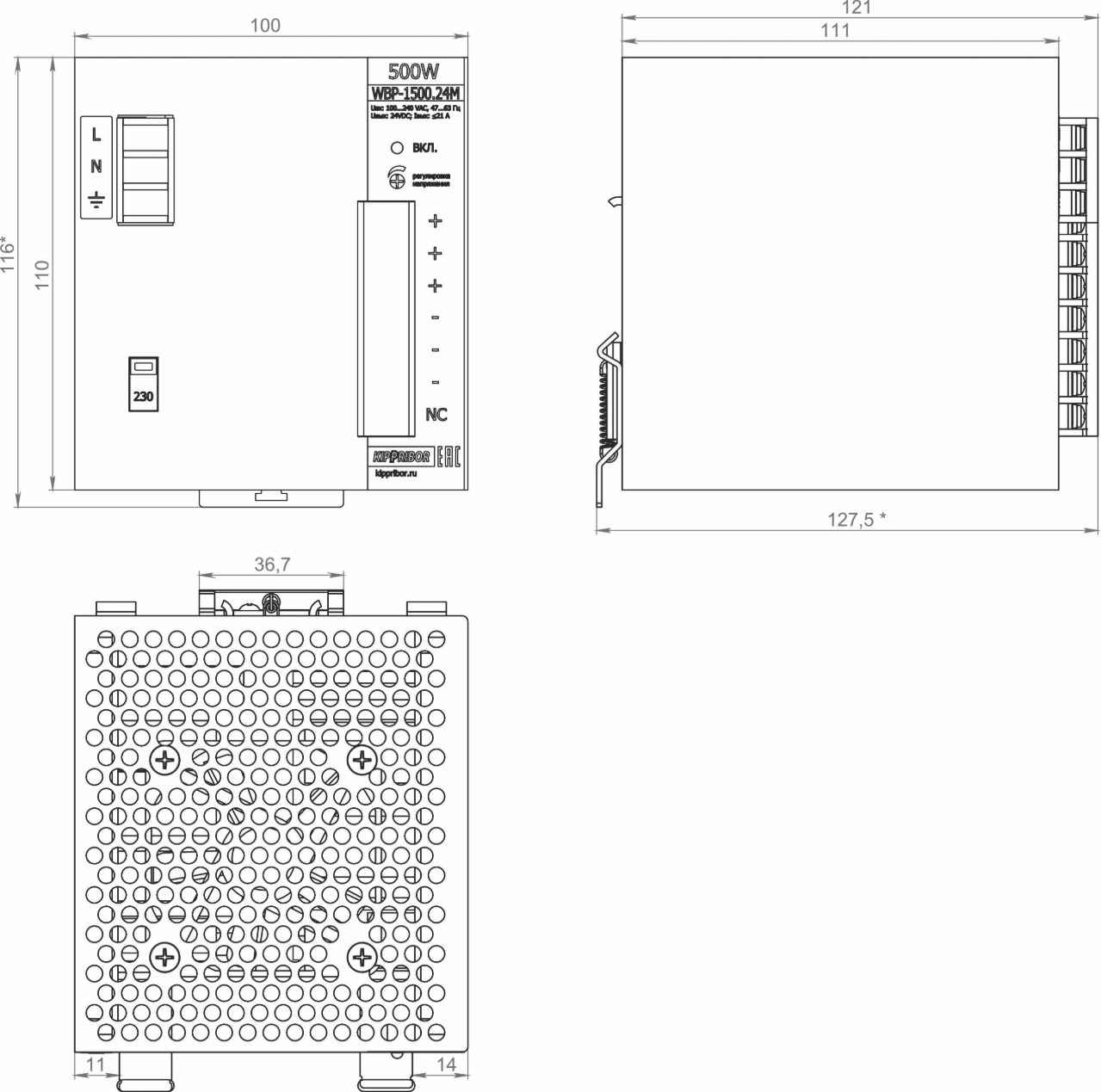

WBP-1500.24M
металлический корпус




Структура условного обозначения промышленных блоков питания KIPPRIBOR серии WBP:




Например: WBP-1060.24M

Вы заказали одноканальный блок питания, мощностью 60 Вт, с выходным напряжением 24 VDC в металлическом корпусе.


Комплект поставки промышленных блоков питания KIPPRIBOR серии WBP:

  1. Блок питания – 1 шт.
  2. Проушина для крепления на плоскость* – 1 шт.

* - Для блоков питания в металлическом корпусе дополнительная металлическая проушина поставляется в комплекте и устанавливается при необходимости. У блоков питания в пластиковом корпусе по умолчанию установлены две пластиковые проушины.
