Тиристорные переключатели (твердотельные реле) и радиаторы



Помощник в подборе твердотельного реле KIPPRIBOR

Помощник в подборе твердотельного реле KIPPRIBOR

Воспользуйтесь удобным помощником подбора ТТР чтобы безошибочнео выбрать модификацию твердотельного реле для Вашего типа нагрузки.

Серия KIPPRIBOR MD-xx44.ZD3 однофазное малогабаритное твердотельное реле (ТТР) для коммутации маломощной нагрузки

Серия KIPPRIBOR MD-xx44.ZD3 однофазное малогабаритное твердотельное реле (ТТР) для коммутации маломощной нагрузки

Самый бюджетный на рынке однофазных твердотельных реле (ТТР) вариант для коммутации маломощной резистивной (до 12 А*) или слабоиндуктивной (до 1,5 А*) в самом миниатюрном корпусе. Может использоваться в однофазной или трехфазной сети.

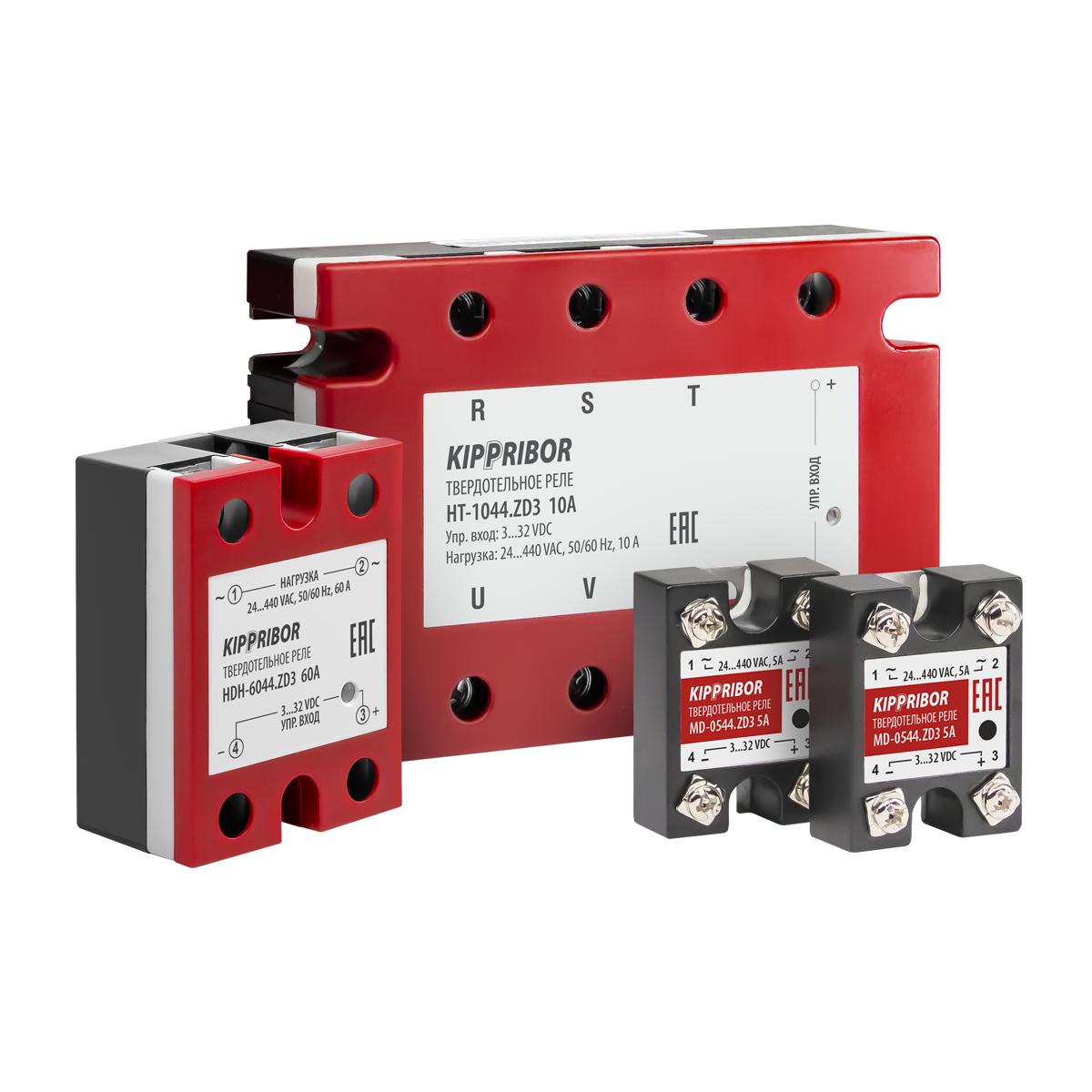

Серии KIPPRIBOR HD-хх44.ZD3 и HD-хх44.ZA2 общепромышленные твердотельные реле (ТТР) в стандартном корпусе

Серии KIPPRIBOR HD-хх44.ZD3 и HD-хх44.ZA2 общепромышленные твердотельные реле (ТТР) в стандартном корпусе

Однофазные универсальные твердотельные реле для коммутации в самых распространенных в промышленности диапазонах токов нагрузки (резистивной до 60 А, индуктивной до 8 А). Могут использоваться для однофазной или трехфазной нагрузки с любой схемой включения («Звезда», «Звезда с нейтралью» и «Треугольник»).

Серии KIPPRIBOR HD-хх44.ZD3[M01] и HD-хх44.ZA2[M01] общепромышленные ТТР (выключатели нагрузки) в стандартном корпусе

Твердотельные реле серий HD-xx44.ZD3 [M01] и HD-xx44.ZA2 [M01] – выключатели нагрузки с выходным силовым ключом типа TRIAC. Модификации серии применяются для коммутации максимальных токов до 40 А в нагрузке резистивного или индуктивного характера.

Серии KIPPRIBOR HD-хх44.ZD3[M02] и HD-хх44.ZA2[M02] общепромышленные ТТР (выключатели нагрузки) в стандартном корпусе

Твердотельные реле KIPPRIBOR серий HD-xx44.ZD3 [M02] и HD-xx44.ZA2 [M02] – выключатели нагрузки с выходным силовым ключом типа TRIAC. Предназначены для коммутации нагрузок резистивного или индуктивного характера с максимальными токами до 80 А.

Серия KIPPRIBOR HD-хх25.DD3 твердотельные реле для коммутации цепей постоянного тока

Серия KIPPRIBOR HD-хх25.DD3 твердотельные реле для коммутации цепей постоянного тока

Однофазные твердотельные реле (ТТР) для коммутации цепей нагрузки постоянного тока (резистивной до 30 А или индуктивной до 4 А*). Также серия HD-xx25.DD3 применяется для усиления сигнала регулирующего прибора при подключении нескольких ТТР к входу с небольшой нагрузочной способностью. Может использоваться в однофаной или техфазной сети.

Серия KIPPRIBOR HD-хх25.DD3 твердотельные реле для коммутации цепей постоянного тока

Серия KIPPRIBOR HD-хх25.DD3[M02] ТТР (выключатели нагрузки) в стандартном корпусе для коммутации нагрузки в цепях постоянного тока

ТТР (выключатели нагрузки) в стандартном корпусе нового образца для коммутации нагрузки в цепях постоянного тока до 40 А. Применяются для управления нагрузкой резистивного или индуктивного типа, а также для усиления сигнала при подключении нагрузки к приборам, имеющим выход малой мощности.

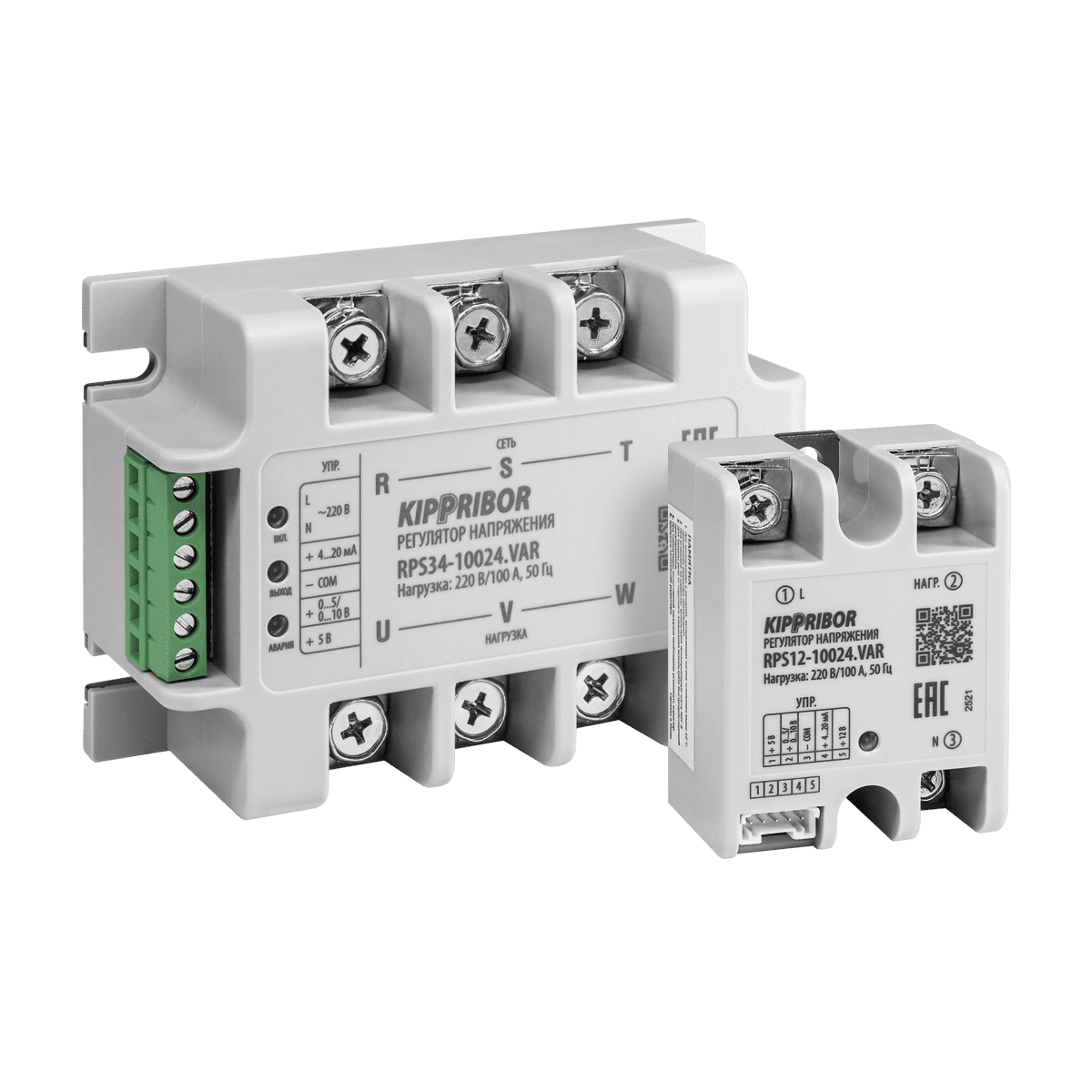

Серии HD-xx44.VA, HD-xx22.10U и HD-xx25.LA ТТР для непрерывного регулирования напряжения

Серии KIPPRIBOR HD-xx44.VA, HD-xx22.10U и HD-xx25.LA ТТР (регуляторы напряжения) для непрерывного регулирования напряжения

Однофазные твердотельные реле (ТТР) для непрерывного регулирования напряжения питания резистивной нагрузки до 30 А в диапазоне от 10 В до номинального значения пропорционально входному сигналу. Типы управляющих сигналов:

  • переменный резистор 470 кОм, 0,5 Вт для HDxx44.VA;
  • унифицированный сигнал напряжения 0…10В для HDxx22.10U;
  • унифицированный сигнал тока 4…20мА для HDxx25.LA.

Серия KIPPRIBOR HD-xx44.VA[M02], HD-xx22.10U[M02] и HD-xx25.LA[M02] ТТР (регуляторы напряжения) в стандартном корпусе для непрерывного регулирования напряжения питания нагрузки

ТТР HD-xx44.LA [M02], HD-xx44.VA [M02], HD-xx22.10U [M02] относятся к категории регуляторов напряжения. Изготовлены в стандартном корпусе нового образца. Предназначены для непрерывного регулирования напряжения нагрузки в цепях переменного тока до 80 А. Применяются для простого регулирования напряжения нагрузки резистивного типа в диапазоне от 10 В до номинального напряжения питания. Регулирование осуществляется пропорционально величине управляющего сигнала.

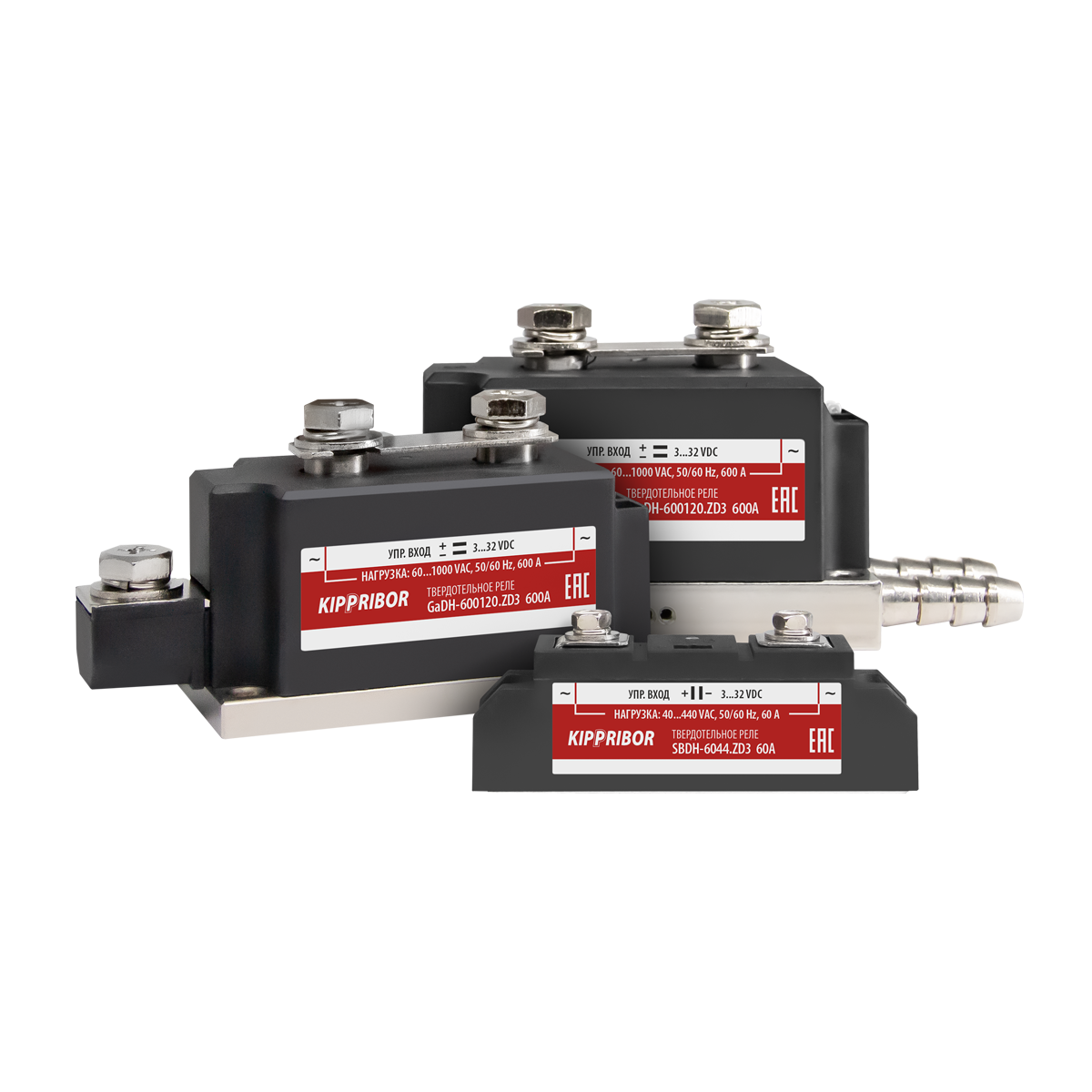

Серии KIPPRIBOR SBDH-xx44.ZD3 (компактные) и BDH-xx44.ZD3 для коммутации мощной нагрузки в корпусе промышленного стандарта

Серии KIPPRIBOR SBDH-xx44.ZD3 (компактные) и BDH-xx44.ZD3 для коммутации мощной нагрузки в корпусе промышленного стандарта

Однофазные твердотельные реле (ТТР) для коммутации цепей питания мощных нагрузок резистивного и индуктивного типа в однофазной или трехфазной сети. Перекрывают широкий диапазон токов нагрузки (до 190 А рекомендованное, до 250 А максимально). Корпус промышленного стандарта имеет удобные клеммники для подключения проводов большого сечения.

Серии KIPPRIBOR GaDH-xxx120.ZD3 и GwDH-xxx120.ZD3 (с водяным охлаждением) для комутации мощной нагрузки

Серии KIPPRIBOR GaDH-xxx120.ZD3 и GwDH-xxx120.ZD3 (с водяным охлаждением) для комутации мощной нагрузки

Твердотельные реле данных серий используются для обеспечения гарантированного запаса по току при коммутации нагрузок с непредсказуемыми пусковыми токами (сварочное оборудование, мощная индуктивная нагрузка, трансформаторы). Перекрывают самый большой** диапазон токов нагрузки.

Серия KIPPRIBOR HDH-xx44.ZD3 для коммутации мощной нагрузки в стандартном корпусе ТТР

Серия KIPPRIBOR HDH-xx44.ZD3 для коммутации мощной нагрузки в стандартном корпусе ТТР

Однофазные общепромышленные твердотельные реле (ТТР) для коммутации цепей питания мощных нагрузок в однофазной или трехфазной сети (резистивной до 90 А или индуктивной до 12 А*).

Серия KIPPRIBOR HDH-xx44.ZD3[M01] и HDH-xx44.ZA2[M01] ТТР (выключатели нагрузки) в стандартном корпусе для коммутации мощной нагрузки

Однофазные общепромышленные твердотельные реле (ТТР) для коммутации цепей питания мощных нагрузок в однофазной или трехфазной сети (резистивной до 90 А или индуктивной до 12 А*).

Серия KIPPRIBOR HDH-xx44.ZD3[M02] и HDH-xx44.ZA2[M02] для коммутации мощной нагрузки в стандартном корпусе ТТР

Твердотельные реле KIPPRIBOR серии HDH-xx44.ZD3 [M02] – мощные выключатели нагрузки с выходным силовым ключом SCR-типа. Предназначены для коммутации нагрузок резистивного и индуктивного характера с максимальными токами до 120 А.

Серии KIPPRIBOR HT-хх44.ZD3 и HT-хх44.ZA2 трехфазные ТТР для коммутации резистивной нагрузки

Серии KIPPRIBOR HT-хх44.ZD3 и HT-хх44.ZA2 трехфазные ТТР для коммутации резистивной нагрузки

Трехфазные общепромышленные твердотельные реле (ТТР) для коммутации резистивной нагрузки (до 90 А) трехфазной сети.  Могут использоваться для групповой коммутации нагрузки в трех однофазных сетях. Обеспечивают полную коммутацию по каждой из трех фаз.

Серии KIPPRIBOR HT-хх44.ZD3[M01] и HT-хх44.ZA2[M01] общепромышленные трехфазные твердотельные реле (выключатели нагрузки) в стандартном корпусе

Твердотельные реле серий HT-xx44.ZD3 [M01] и HT-xx44.ZA2 [M01] – трехфазные выключатели нагрузки с выходными силовыми ключами типа TRIAC. Модификации серии применяются для коммутации максимальных токов до 40 А в нагрузке резистивного типа.

Серии KIPPRIBOR HT-хх44.ZD3[M02] и HT-хх44.ZA2[M02] трехфазные твердотельные реле (выключатели нагрузки) для резистивной нагрузки

Твердотельные реле серий HT-xx44.ZD3 [M02] и HT-xx44.ZA2 [M02] – трехфазные выключатели резистивной нагрузки с выходными силовыми ключами типа TRIAC (модификации с максимальным током до 80 А) и SCR-типа (модификации с максимальным током 100, 120 А).

Серии KIPPRIBOR HTH-хх44.ZD3[M01] и HTH-хх44.ZA2[M01] трехфазные твердотельные реле (выключатели нагрузки) в стандартном корпусе для коммутации мощной нагрузки

Твердотельные реле серий HT-xx44.ZD3 [M02] и HT-xx44.ZA2 [M02] – трехфазные выключатели резистивной нагрузки с выходными силовыми ключами типа TRIAC (модификации с максимальным током до 80 А) и SCR-типа (модификации с максимальным током 100, 120 А).

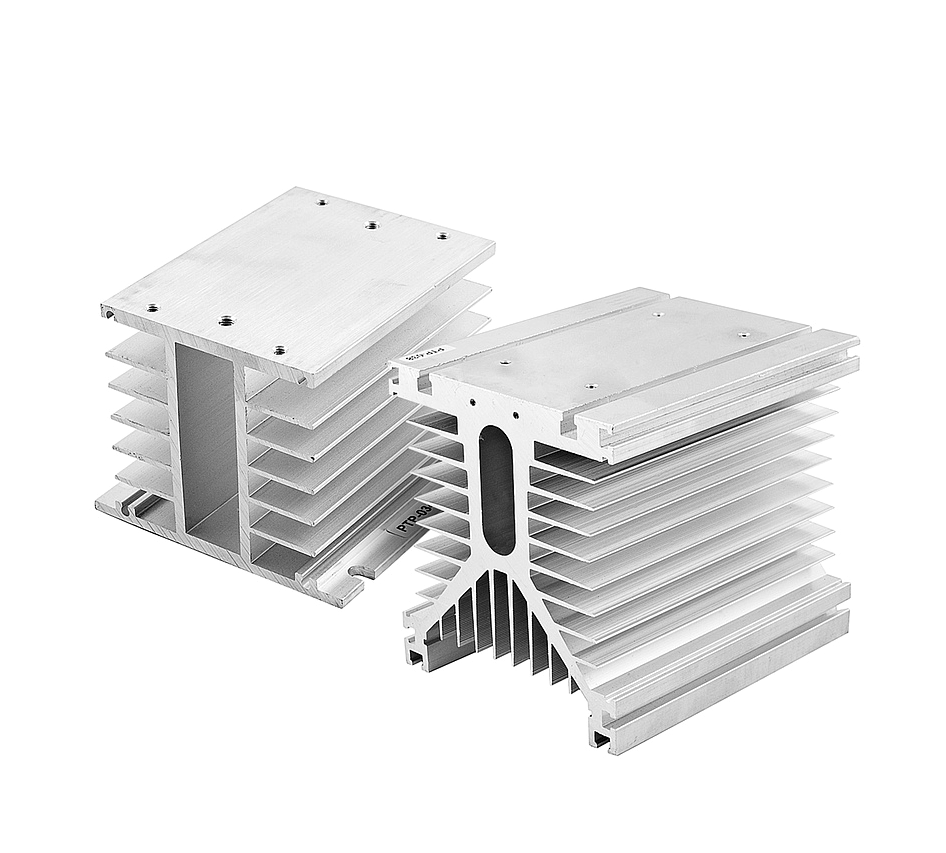

Радиаторы KIPPRIBOR для ТТР

Радиаторы KIPPRIBOR для ТТР

Радиаторы используются для рассеивания тепла, выделяемого ТТР в процессе работы. Это обеспечивает оптимальный тепловой режим для твердотельных реле, исключает их перегрев и продлевает срок службы.
При коммутации тока свыше 5 А использование радиаторов обязятельно!!!



* !Внимание!  указаны рекомендуемые токи нагрузки. Максимально допустимые токи нагрузки см. в таблицах технических характеристик.

** Среди ТТР KIPPRIBOR.
