Блоки питания KIPPRIBOR серии WBP

Импульсные промышленные блоки питания KIPPRIBOR серии WBP
Купить онлайн

Блоки питания KIPPRIBOR серии WBP используются в промышленных системах автоматического управления как источники стабилизированного напряжения 24 В постоянного тока.

Встроенные защиты в блоках питания KIPPRIBOR серии WBP защищают их в случаях возникновения нештатных ситуаций.

Промышленные блоки питания KIPPRIBOR серии WBP изготавливаются со следующими номинальными значениями выходной мощности: 24, 48, 72, 100, 150, 240, 360 Вт.




Отличительные особенности промышленных блоков питания KIPPRIBOR серии WBP:

  • Широкий диапазон мощностей;
  • Корпус промышленного исполнения;
  • Универсальный монтаж;
  • Полный комплекс защит;
  • Рекомендованы для питания большинства общепромышленных устройств;
  • Оптимальная стоимость;
  • Возможность подстройки выходного напряжения;
  • Удобные клеммы.

Подробнее об особенностях промышленных блоков питания KIPPRIBOR серии WBP здесь..>>




Технические характеристики промышленных блоков питания KIPPRIBOR серии WBP:

  WBP-1024.24P WBP-1048.24P WBP-1072.24.M WBP-1100.24.M WBP-1150.24.M WBP-1240.24.M WBP-1360.24.M
Параметр Модификация блока питания
WBP - 1024.24P WBP - 1048.24P WBP - 1072.24M WBP - 1100.24M WBP - 1150.24M WBP - 1240.24M WBP - 1360.24M
Входное напряжение

100…240 VAC

Частота входного переменного напряжения 50...60 Гц
Пусковой ток из холодного состояния

22 А / 115 VAC

44 А / 230 VAC

Ток потребления 1 А 1 А 1,5 А 2,5 А 3 А 5 А 6 А
Номинальная мощность 24 Вт 48 Вт 72 Вт 100 Вт 150 Вт 240 Вт 360 Вт
Максимальный ток нагрузки 1 А 2 А 3 А 4 А 6,3 А 10 А 15 А
Выходное напряжение 24 VDC
Подстройка выходного напряжения ± 2 VDC
Амплитуда пульсации выходного напряжения 150 мВ 100 мВ
Допустимое отклонение выходного напряжения ± 1 %
Встроенный вентилятор охлаждения Нет Есть
Защита от перенапряжения Есть
Защита от перегрузки Есть
Защита от короткого замыкания Есть
КПД 83 % 81 % 82 %
Материал корпуса Пластик Металл
Степень защиты IP20
Температура эксплуатации -20…+50 °C
Габаритные размеры 45×96×74,5 мм 56×110×121 мм 75×110×121 мм




Схема установки промышленных блоков питания KIPPRIBOR серии WBP:

Монтаж на DIN-рейку

Схема установки блоков питания WBP

Монтаж на плоскость*

Схема установки блоков питания WBP

*- блоки питания в пластиковом корпусе (модификации WBP-1024, WBP-1048) по умолчанию имеют две пластиковые проушины для крепления на плоскость.

для блоков питания в металлическом корпусе (модификации WBP-1072, WBP-1100, WBP-1150, WBP-1240, WBP-1360) необходимо дополнительно установить металлическую проушину, которая входит в комплект поставки.




Описание клемм, элементов управления и индикации промышленных блоков питания KIPPRIBOR серии WBP:

клеммы элементов управления и индикации
Обозначение элемента Назначение элемента
DC ON Зеленый светодиодный индикатор (наличие выходного напряжения)
V Adj. Подстройка выходного напряжения
+ Плюс нагрузки (выход 1*)
- Минус нагрузки (выход 1*)
+ Плюс нагрузки (выход 2*)
- Минус нагрузки (выход 2*)
Клемма заземления
N Подключение нулевого провода
L Подключение фазного провода

* - физически блок питания имеет один канал, но для удобства подключения нагрузки он соединен с четырьмя выходными клеммами.




Габаритные размеры промышленных блоков питания KIPPRIBOR серии WBP:

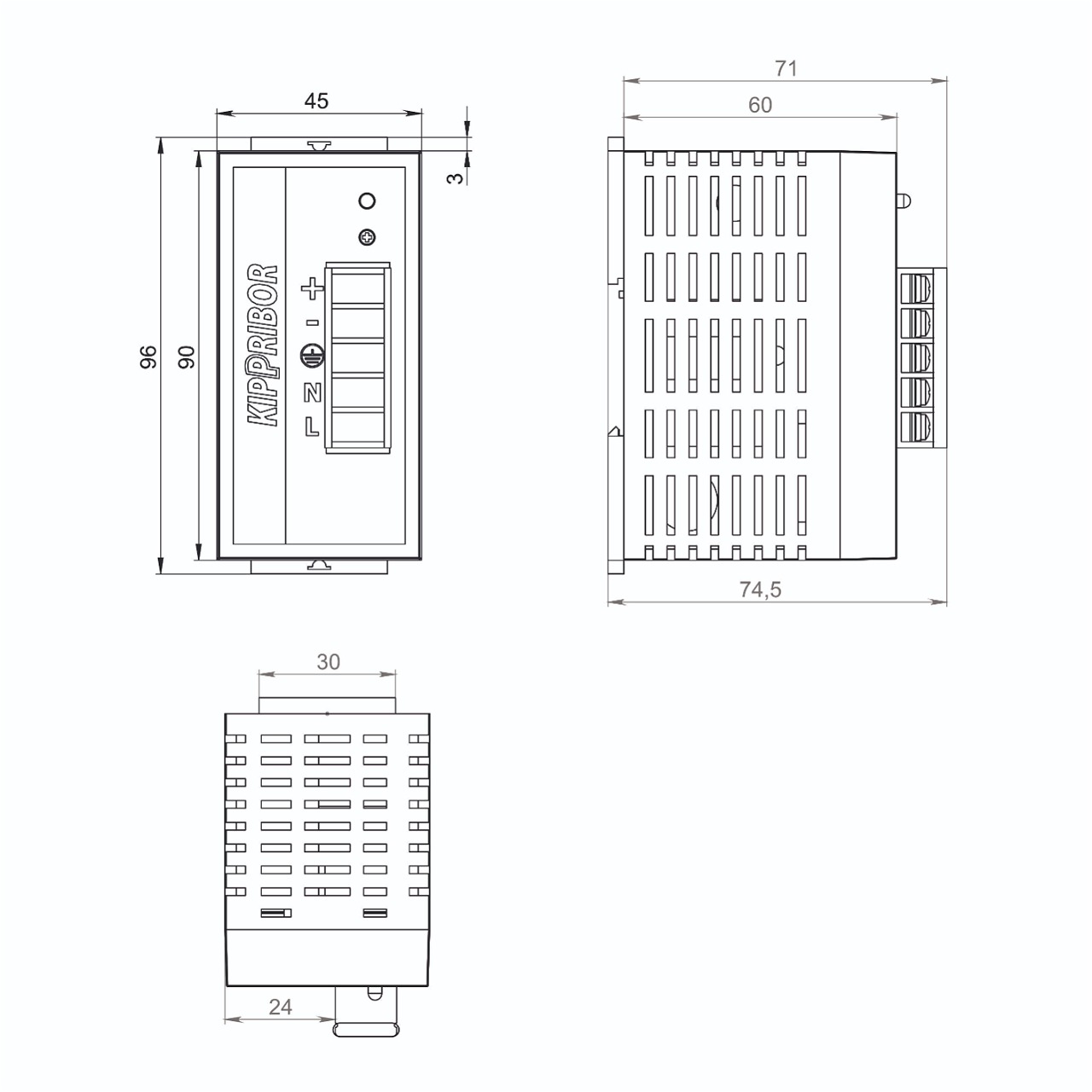

WBP-1024.24P / WBP-1048.24P
пластиковый корпус:

Габаритныt размеры: WBP-1024.24P, WBP-1048.24P

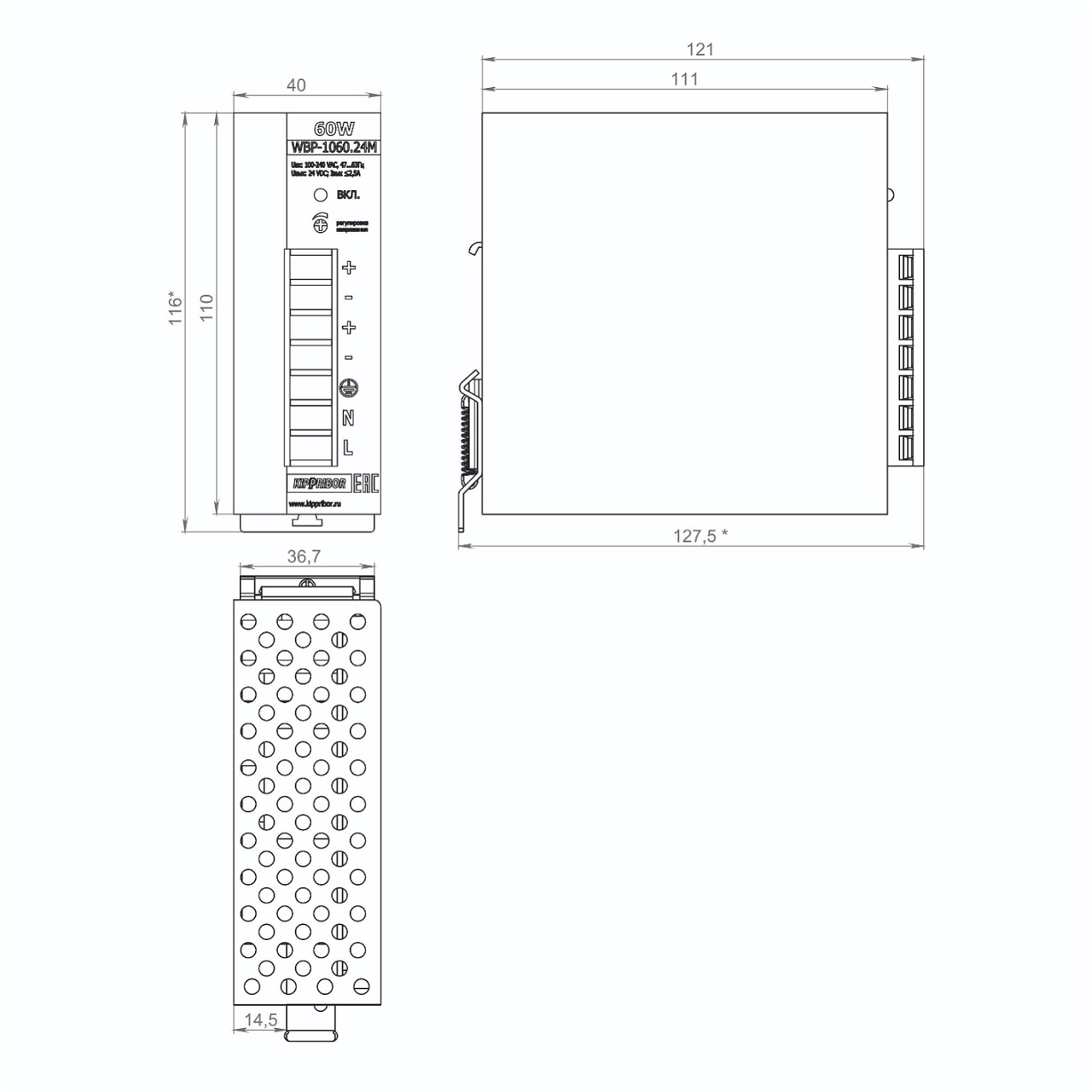

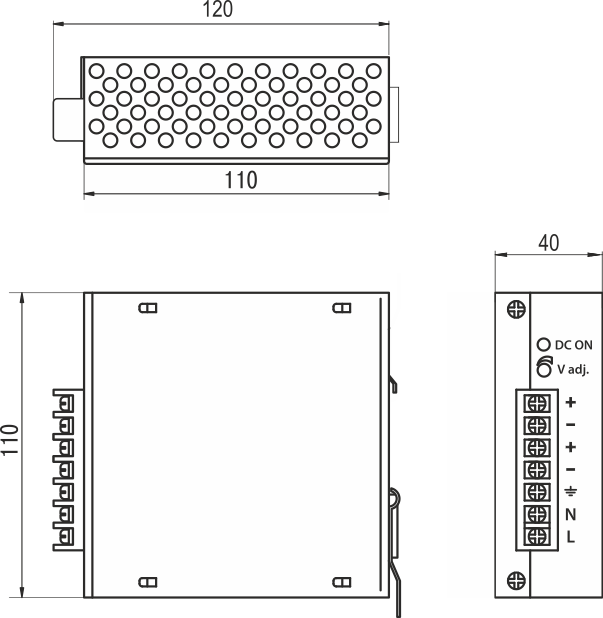

WBP-1072.24M / WBP-1100.24M
металлический корпус:

Габаритные размеры: WBP-1072.24P

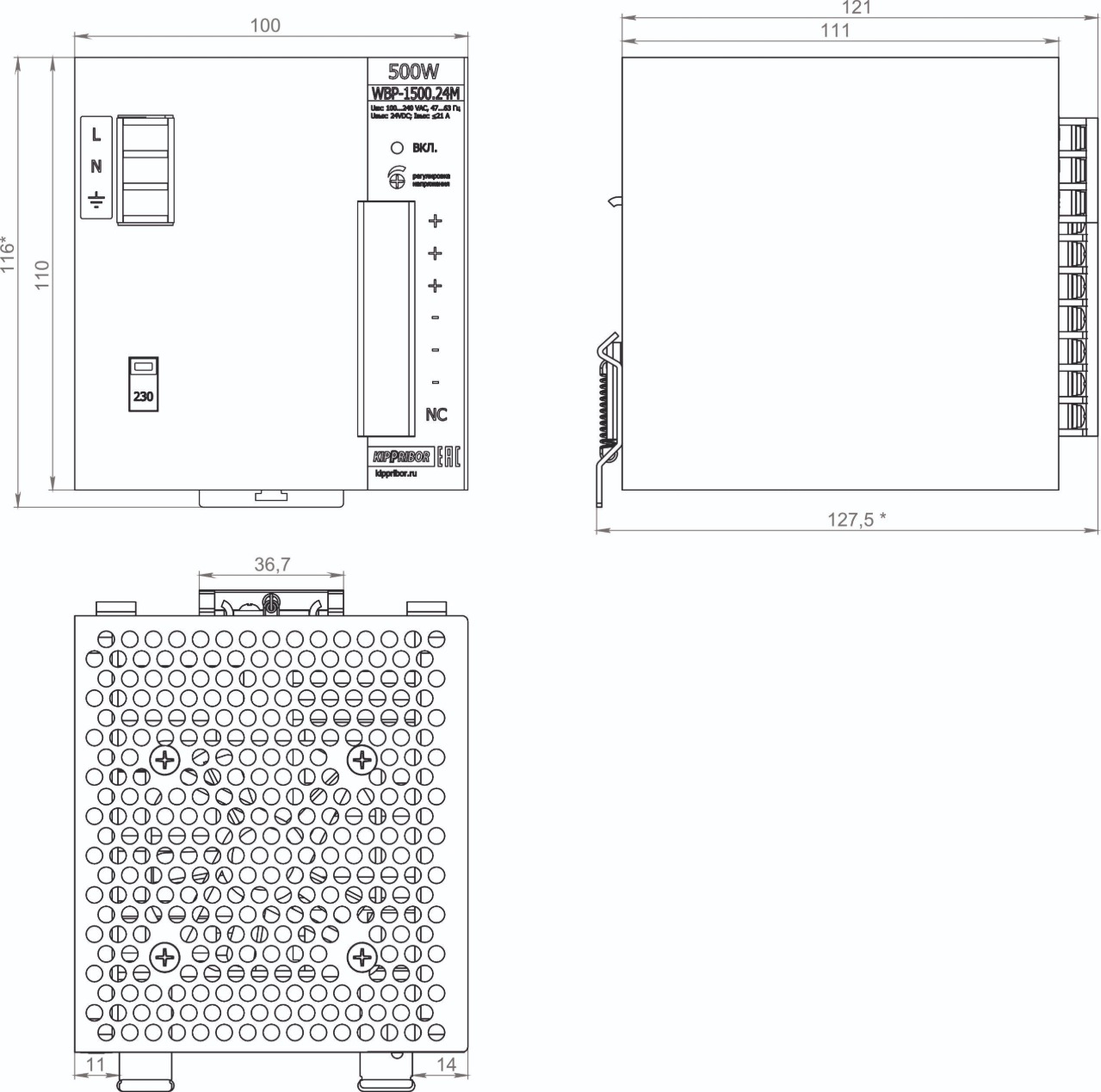

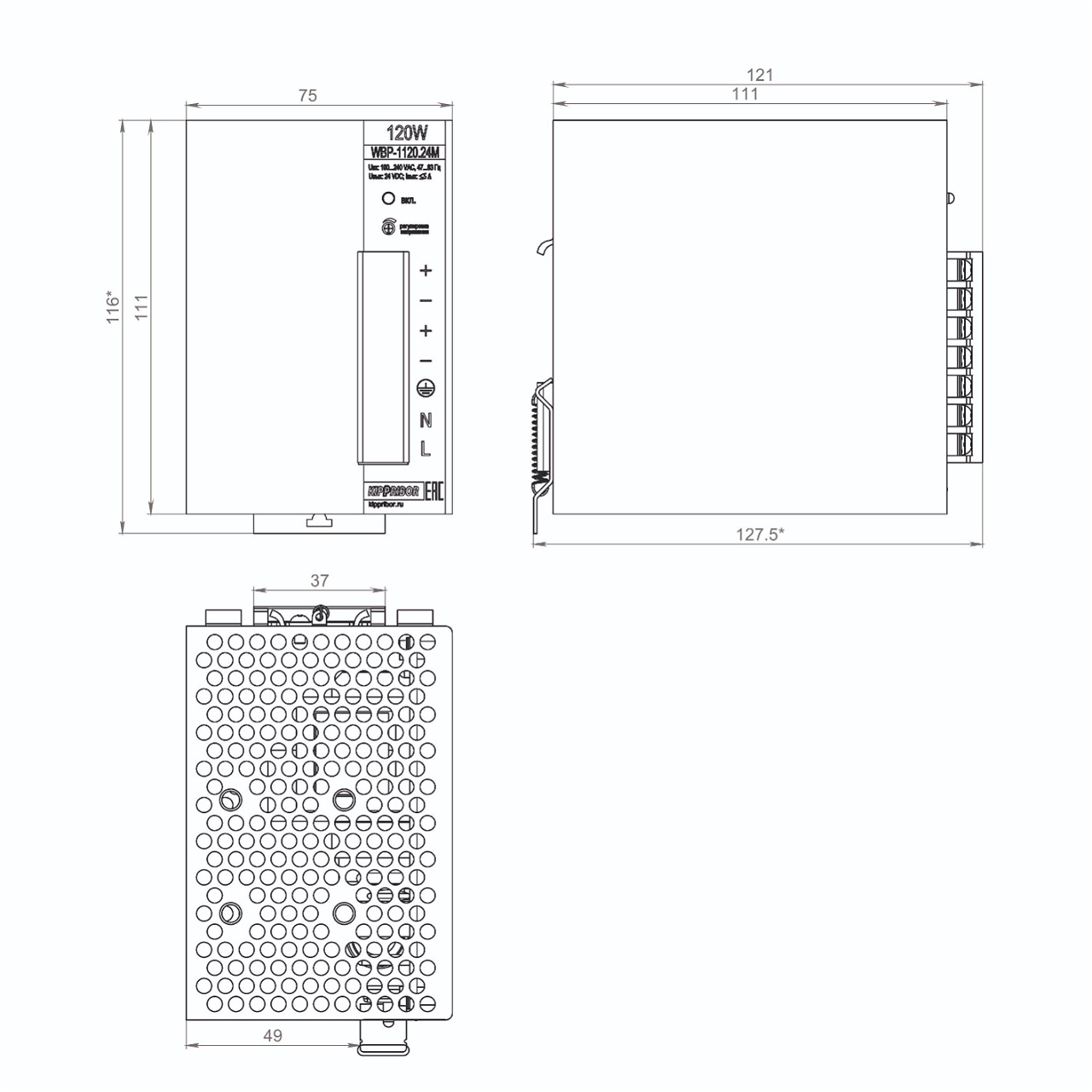

WBP-1150.24M / WBP-1240.24M / WBP-1360.24M
металлический корпус:

Габаритные размеры: WBP-1240.24P




Структура условного обозначения промышленных блоков питания KIPPRIBOR серии WBP:

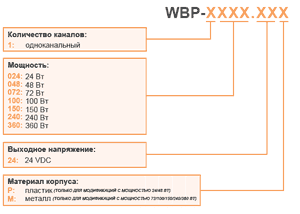

Структура условного обозначения импульсного блока питания KIPPRIBOR серии WBP




Например: WBP-1100.24M

Вы заказали одноканальный блок питания, мощностью 100 Вт, с выходным напряжением 24 VDC в металлическом корпусе.




Комплект поставки промышленных блоков питания KIPPRIBOR серии WBP:

  1. Блок питания – 1 шт.
  2. Проушина для крепления на плоскость* – 1 шт.

* - Для блоков питания в металлическом корпусе дополнительная металлическая проушина поставляется в комплекте и устанавливается при необходимости. У блоков питания в пластиковом корпусе по умолчанию установлены две пластиковые проушины.




Отличительные особенности промышленных блоков питания KIPPRIBOR серии WBP-1ххх.24х:

  • Широкий диапазон мощностей: Позволит выбрать для Вашей задачи блок питания оптимальной мощности, для нагрузки до 360 Вт (с током потребления до 15 А).
  • Корпус промышленного исполнения: Надежно защищает внутреннюю схему блока питания от внешнего механического воздействия, обеспечивая при этом эффективное охлаждение его компонентов.
  • Универсальный монтаж: Позволяет устанавливать промышленные блоки питания KIPPRIBOR серии WBP как на плоскость, так и на стандартную DIN-рейку 35 мм. Монтажные элементы поставляются в комплекте.
  • Полный комплекс защит: В случаях ошибок при эксплуатации и неправильном подключении сводит к минимуму вероятность выхода из строя промышленного блока питания и подключенной к нему нагрузки.
    • Защита от перенапряжения: Обеспечивает автоматическое отключение блока питания при превышении входного напряжения и автоматическое возобновление работы при достижении входным напряжением номинальных значений 100…240 VAC.
    • Защита от перегрузки: Обеспечивает автоматическое отключение блока питания при превышении предельно допустимого тока нагрузки и автоматическое возобновление работы при снижении тока нагрузки до значения равного или меньшего номинального.
    • Защита от короткого замыкания: Обеспечивает автоматическое отключение блока питания при возникновении КЗ со стороны нагрузки и автоматическое восстановление работы после устранения аварийного режима КЗ.
  • Рекомендованы для питания большинства общепромышленных устройств: Допустимое отклонение выходного напряжения блоков питания KIPPRIBOR серии WBP составляет не более ±1 % от номинального значения. Это обеспечивает требуемое качество напряжения питания устройств, наиболее широко применяемых в системах промышленной автоматизации, при этом значительно снижает конечную стоимость самих блоков питания. Блоки питания KIPPRIBOR серии WBP рекомендуется использовать для питания контроллеров, программируемых реле, нормирующих преобразователей, промежуточных и твердотельных реле, датчиков давления, устройств управления, светосигнальных ламп, а также других приборов и компонентов автоматизации.
  • Оптимальная стоимость: Конечная стоимость одной единицы Ватта выходной мощности у промышленных блоков питания KIPPRIBOR серии WBP практически в 2 раза ниже, нежели у ближайших конкурентных блоков питания.
  • Возможность подстройки выходного напряжения: Блоки питания KIPPRIBOR серии WBP обладают возможностью подстройки выходного напряжения в диапазоне ±2 В. Это позволяет отрегулировать выходное напряжение под конкретные условия эксплуатации, например, скомпенсировать падение напряжения на нагрузке (при большой протяженности линии связи).
  • Удобные клеммы: Клеммы блоков питания KIPPRIBOR серии WBP имеют легко читаемую маркировку. А прозрачная съемная защитная крышка обеспечивает при монтаже свободный доступ к цепям выходного напряжения и нагрузки.
