Соединители KIPPRIBOR серии CM подходят для подключения устройств с типовыми разъёмами М8, М12 и EZ:

  • Датчиков
  • Концевых выключателей
  • Реле давления
  • Пневмораспределителей с электроуправлением и др.

Резьбовые соединители типа М8 и M12 female обеспечивают герметичное подключение, поэтому подходят для самых суровых условий эксплуатации. Степень защиты IP67.

Соединители типа EZ3 female подойдут для сухих помещений с невзрывоопасной средой, как при производстве пластиковых окон.

Почему следует применять соединители KIPPRIBOR?

  • Специальное покрытие контактов соединителей серии CM повышает проводимость и защищает от коррозии, обеспечивая надёжный контакт и безотказную эксплуатацию;
  • Длина кабеля 3м. Достаточно для подключения к аппаратуре управления в большинстве случаев;
  • Быстрая замена устройств с разъёмами сокращает время простоя;
  • Конструкция соединителя обеспечивает правильное подключение. Исключается повреждение оборудования из-за ошибок при подключении;
  • Изгибоустойчивый кабель легко прокладывается.

Характеристики соединителей KIPPRIBOR серии CM

Тип Количество контактов Номинальный ток Степень защитный Число механических операций соединения Диапазон рабочих температур Длина кабеля
CM08-3.F30 3 3 А IP67 более 100 раз -25...+85 °C 3 м
CM08-3.F30.L 3 3 А IP67 более 100 раз -25...+85 °C 3 м
CM08-4.F30 4 3 А IP67 более 100 раз -25...+85 °C 3 м
CM08-4.F30.L 4 3 А IP67 более 100 раз -25...+85 °C 3 м
CM12-4.F30 4 4 А IP67 более 100 раз -25...+85 °C 3 м
CM12-4.F30.L 4 4 А IP67 более 100 раз -25...+85 °C 3 м
CMEZ-3.F30 3 2,5 А IP00 более 100 раз -25...+85 °C 3 м

Габаритные размеры и распиновка соединителей KIPPRIBOR серии CM

Тип Чертеж Распиновка
CM08-3.F30
CM08-3.F30.L
CM08-4.F30
CM08-4.F30.L
CM12-4.F30

CM12-4.F30.L
CMEZ-3.F30

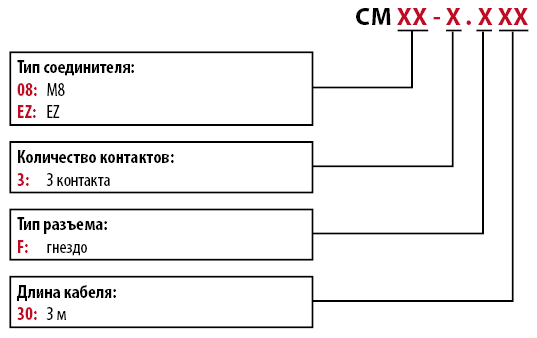

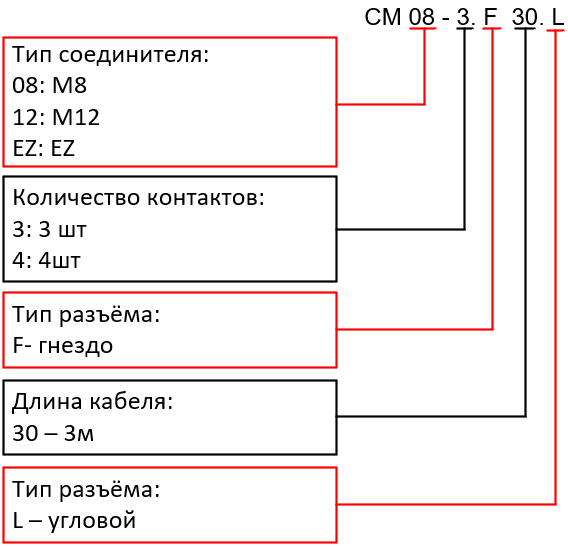

Структура условного обозначения соединителей KIPPRIBOR серии CM
