Емкостные бесконтактные датчики KIPPRIBOR CAP в цилиндрическом корпусе c разъемом М12

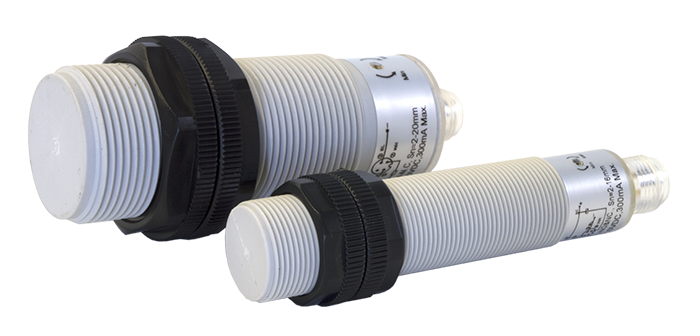

Бесконтактные емкостные датчики KIPPRIBOR серии CAP в цилиндрическом корпусе c разъемом М12

Емкостные бесконтактные датчики KIPPRIBOR серии CAP в цилиндрическом корпусе c разъемом М12 – устройства, выполненные в корпусе из пластика и позволяющие определить наличие объекта в широком диапазоне расстояний (расстояние дальности действия до 30 мм). Электроника определяет наличие объекта в зоне действия чувствительного элемента и управляет состоянием выходной цепи датчика.

Корпус датчиков KIPPRIBOR CAP изготовлен из PBT-пластика, относящегося к группе реактопластичных полимеров. Применение PBT-пластика наделяет корпус такими характеристиками, как: высокая прочность, низкий коэффициент температурного расширения, стойкость к органическим растворителям, слабым кислотам и щелочам. В процессе изготовления изделий из реактопласта происходит скрепление молекулярной структуры материала, что и обеспечивает высокие прочностные характеристики и термостойкость. Таким образом, емкостные датчики KIPPRIBOR могут эксплуатироваться в сложных условиях, обладают повышенной стойкостью к механическим нагрузкам, воздействию высоких температур и агрессивных сред.

Высокое значение расстояний дальности действия (до 30 мм) – следующий фактор, определяющий конкурентное преимущество датчиков KIPPRIBOR серии CAP над предложениями конкурентов, чьи датчики, как правило, имеют расстояние дальности действия до 25 мм.

Обнаруживаемый объект может быть практически из любого материала – металл, диэлектрик, жидкое вещество, вещество органического происхождения. Структура объекта также не имеет значения - объект может быть твердым и иметь правильную форму, а может являться сыпучим веществом. Датчик может быть настроен так, чтобы оболочка наполняемого жидкостью сосуда (например, бутылки) для него оставалась «прозрачной», а воздействие на чувствительный элемент оказывало только содержимое. Разъемное подключение предоставляет преимущества при монтаже.

Емкостные датчики серии CAP применяются в пищевых производствах, технологических линиях фасовки и дозирования, автоматах контроля и учета.


Технические характеристики емкостных датчиков KIPPRIBOR серии CAP c разъемом М12:

Параметр Значение
Модификация CAP18□-□□.□□□□.U1.□ CAP30□-□□.□□□□.U1.□ CAP18□-□□.□□□□.U9.□ CAP30□-□□.□□□□.U9.□
Диаметр датчика 18 мм 30 мм 18 мм 30 мм
Расстояние дальности действия (Sn) 16 мм, 25 мм 20 мм, 30 мм 8 мм, 15 мм 20 мм, 25 мм
Гистерезис 15% от Sr* 15% от Sr*
Точность повторения ≤5% от Sr ≤1% от Sr
Максимальный ток нагрузки 300 мА 200 мА
Ток утечки ≤0,01 мА ≤2,5 мА
Падение напряжения ≤ 2 V ≤ 10 VAC / ≤ 8 VDC
Максимальная частота срабатывания 100 Гц 25 Гц (с питанием 20…250 VAC);
40 Гц (с питанием 20…250 VDC)
Время отклика 1,5 мс 10 мс
Степень защиты IP67
Защита от короткого замыкания Есть
Защита от обратной полярности Есть Нет
Индикация срабатывания Желтый светодиод
Температура окружающей среды -25…+70°С
Материал корпуса PBT - пластик

* - эффективное расстояние дальности действия – значение расстояния дальности действия конкретного датчика, измеренное при номинальной температуре, номинальном напряжения питания и определенных условиях монтажа


Таблица выбора бесконтактных емкостных датчиков KIPPRIBOR серии CAP c разъемом М12:

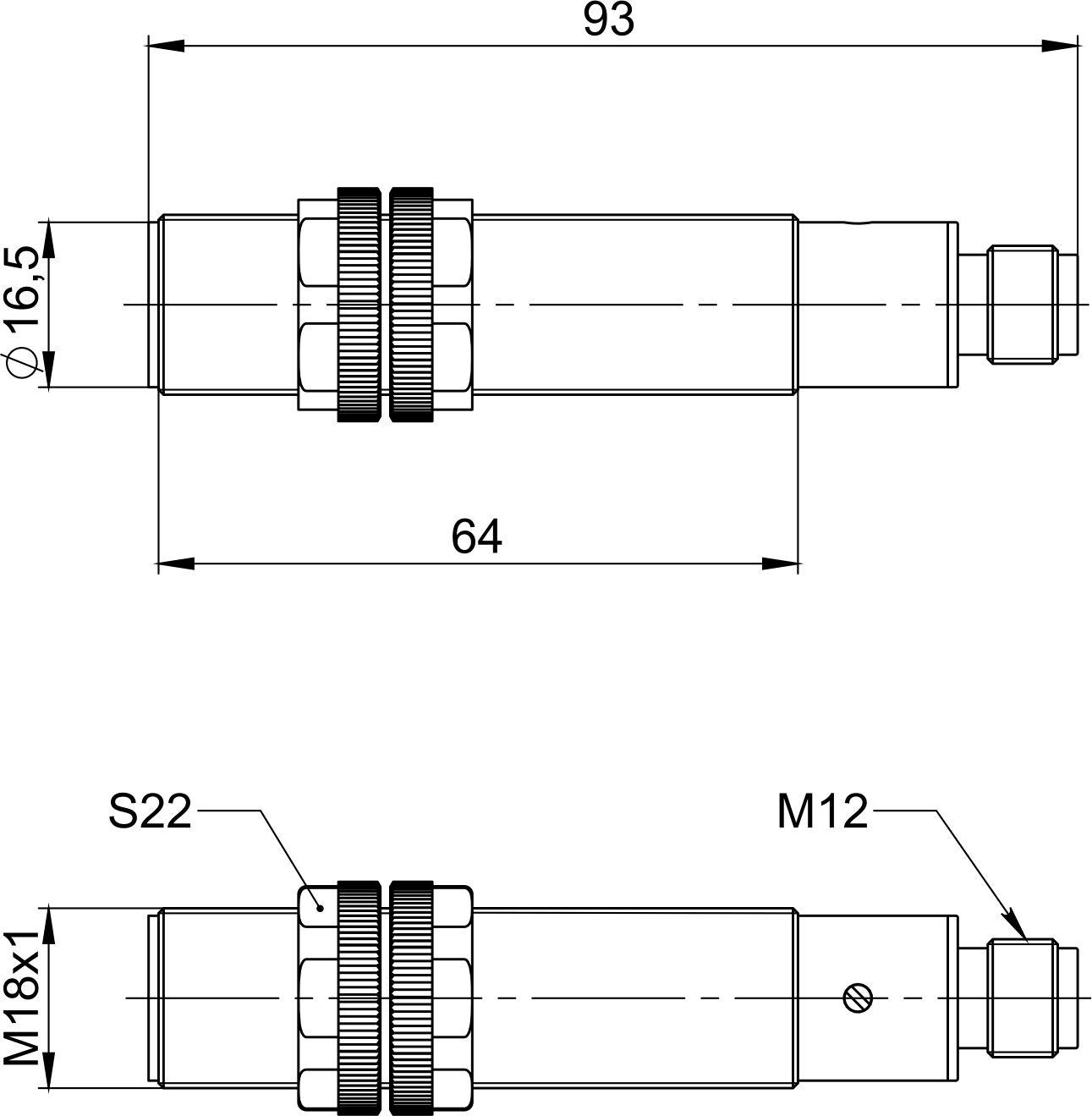

Датчики с диаметром корпуса 18 мм

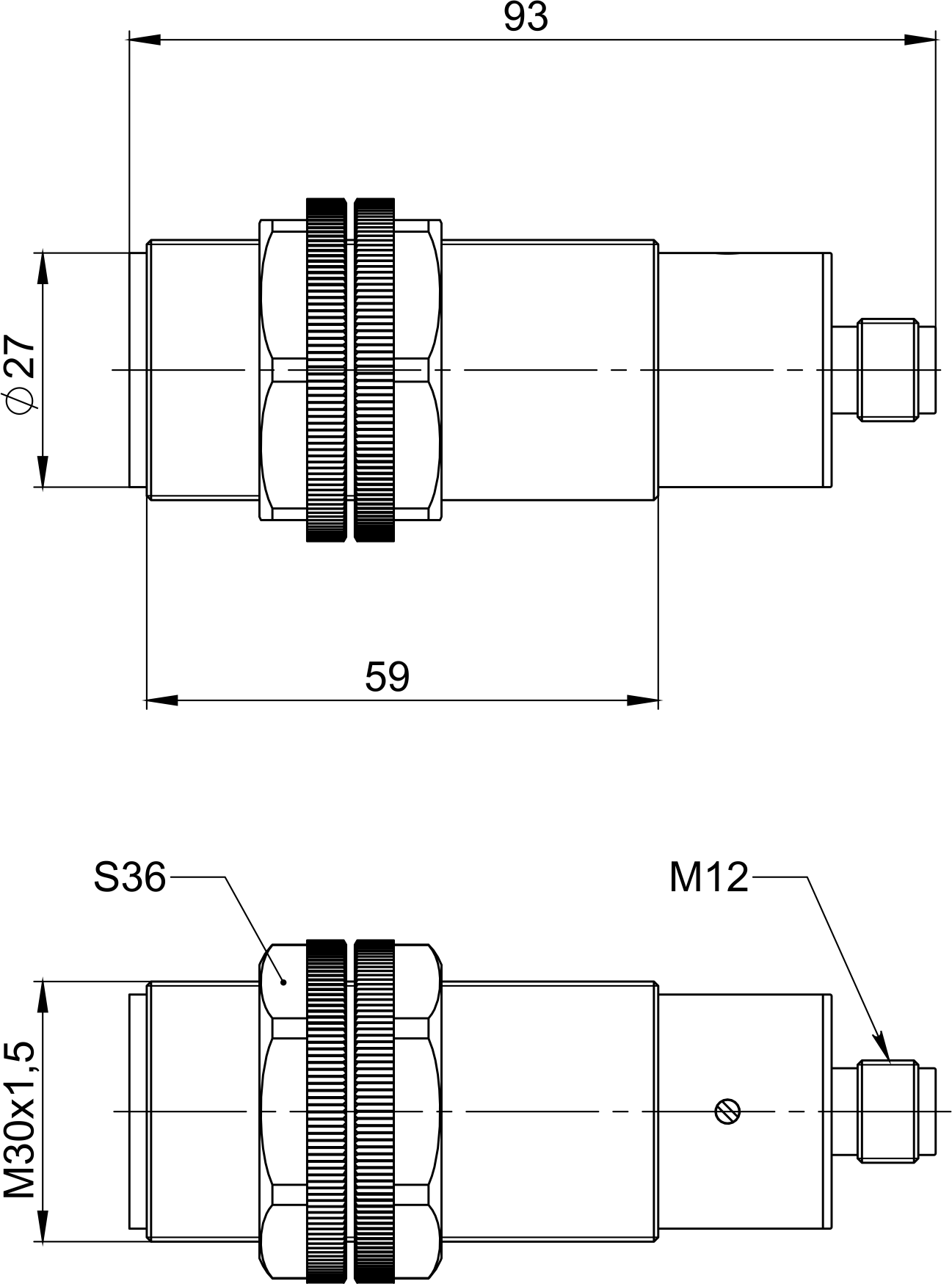

Модификация Расстояние срабатывания Напряжение питания Схема подключения Коммутационная функция Габаритный чертеж
Диаметр корпуса 18 мм, утапливаемое исполнение
CAP18-90.16N1.U1.E 16 мм 10...30 VDC NPN NO
CAP18-90.16N2.U1.E NC
CAP18-90.16N4.U1.E NO+NC
CAP18-90.16P1.U1.E PNP NO
CAP18-90.16P2.U1.E NC
CAP18-90.16P4.U1.E NO+NC
CAP18-90.8C1.U9.E 8 мм 20…250 VAC/VDC 2-проводный NO
CAP18-90.8C2.U9.E NC
Диаметр корпуса 18 мм, неутапливаемое исполнение
CAP18M-90.25N1.U1.E 25 мм 10...30 VDC NPN NO
CAP18M-90.25N2.U1.E NC
CAP18M-90.25N4.U1.E NO+NC
CAP18M-90.25P1.U1.E PNP NO
CAP18M-90.25P2.U1.E NC
CAP18M-90.25P4.U1.E NO+NC
CAP18M-90.15C1.U9.E 15 мм 20…250 VAC/VDC 2-проводный NO
CAP18M-90.15C2.U9.E NC

Датчики с диаметром корпуса 30 мм

Модификация Расстояние срабатывания Напряжение питания Схема подключения Коммутационная функция Габаритный чертеж
Диаметр корпуса 30 мм, утапливаемое исполнение
CAP30-90.20N1.U1.E 20 мм 10…30 VDC NPN NO
CAP30-90.20N2.U1.E NC
CAP30-90.20N4.U1.E NO+NC
CAP30-90.20P1.U1.E PNP NO
CAP30-90.20P2.U1.E NC
CAP30-90.20P4.U1.E NO+NC
CAP30-90.20C1.U9.E 20 мм 20…250 VAC/VDC 2-проводный NO
CAP30-90.20C2.U9.E NC
Диаметр корпуса 30 мм, неутапливаемое исполнение
CAP30M-90.30N1.U1.E 30 мм 10…30 VDC NPN NO
CAP30M-90.30N2.U1.E NC
CAP30M-90.30N4.U1.E NO+NC
CAP30M-90.30P1.U1.E PNP NO
CAP30M-90.30P2.U1.E NC
CAP30M-90.30P4.U1.E NO+NC
CAP30M-90.25C1.U9.E 25 мм 20...250VAC/VDC 2-проводный NO
CAP30M-90.25C2.U9.E NC

ОБРАТИТЕ ВНИМАНИЕ!

Емкостные датчики KIPPRIBOR в утапливаемом и неутапливаемом исполнении не имеют визуальных различий. Их возможно отличить только по маркировке, указанной на информационной табличке. Поэтому внимательно изучите структуру обозначения датчиков и ознакомьтесь с особенностями монтажа


Схемы подключения емкостных датчиков KIPPRIBOR серии CAP c разъемом М12:

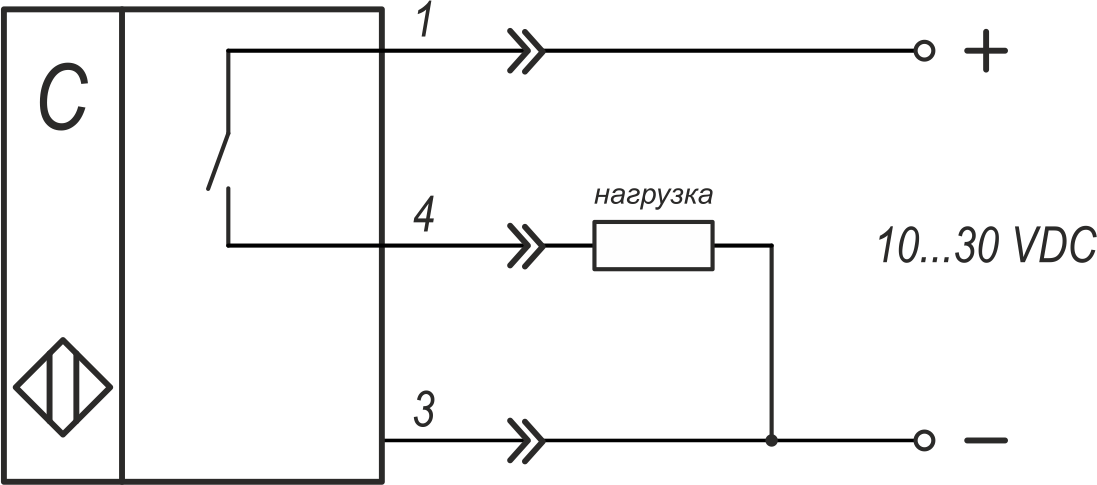

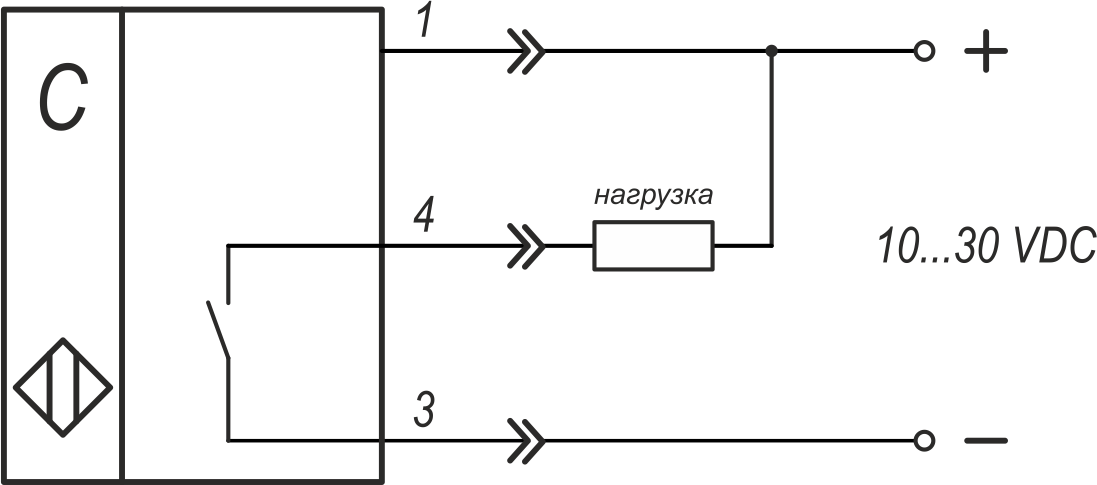

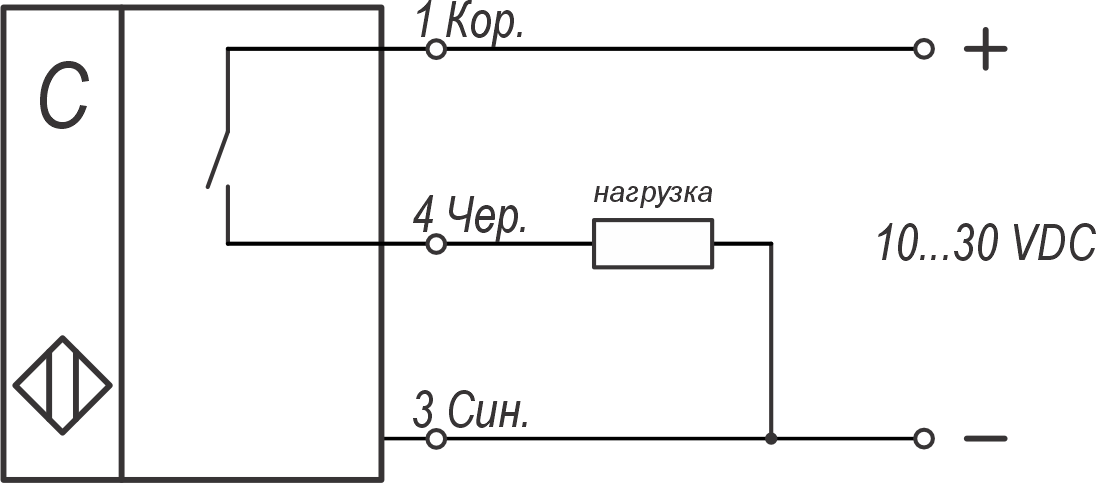

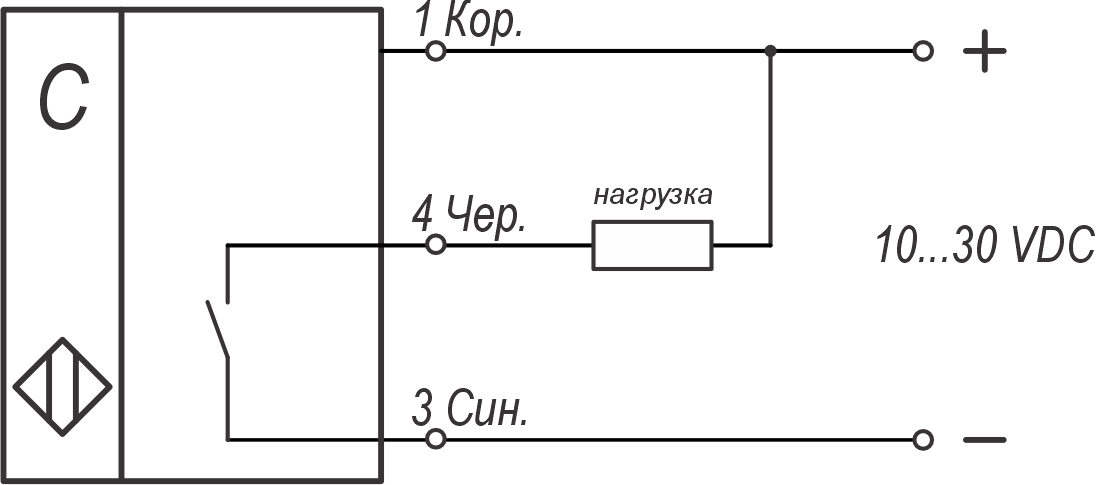

Трехпроводные, NPN, NO Трехпроводные, PNP, NO

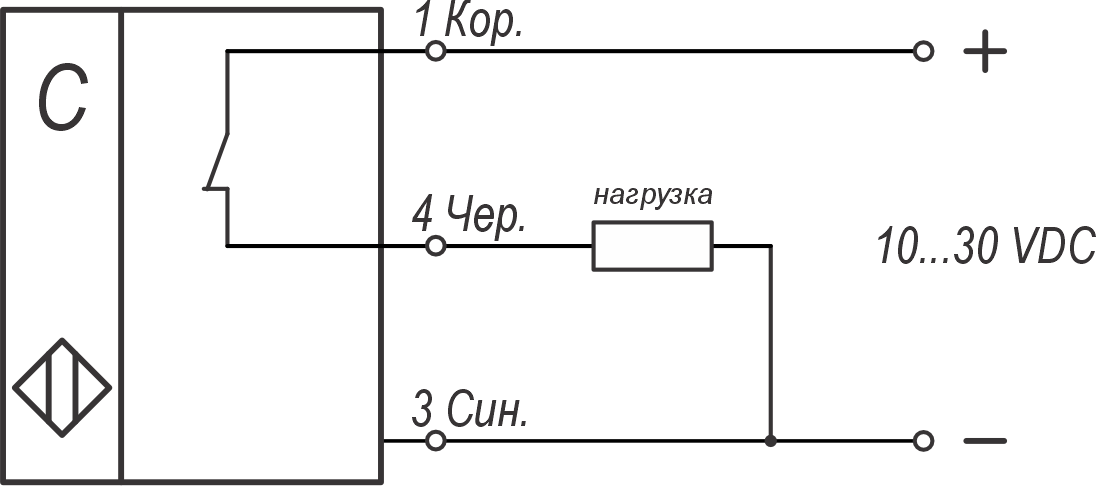

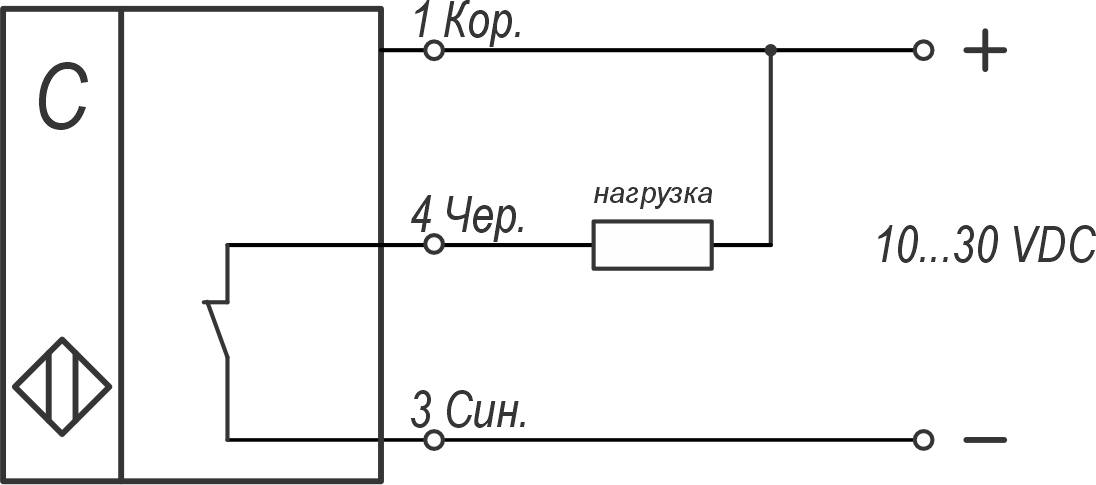

Трехпроводные, NPN, NC Трехпроводные, PNP, NC

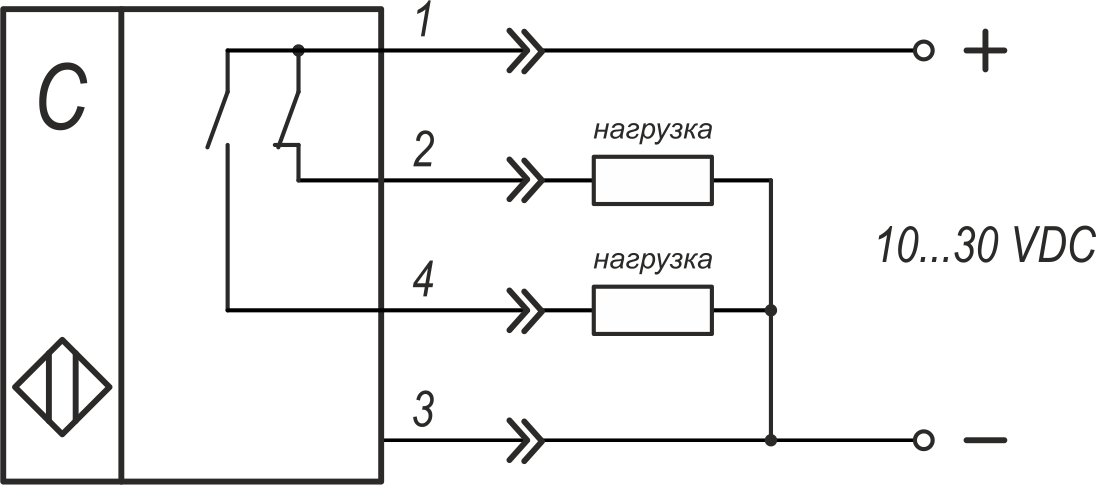

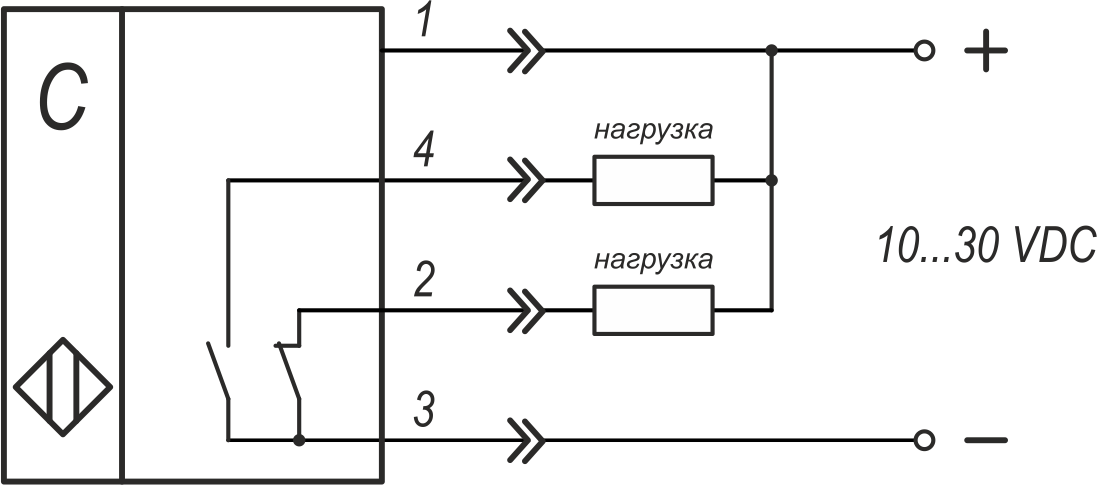

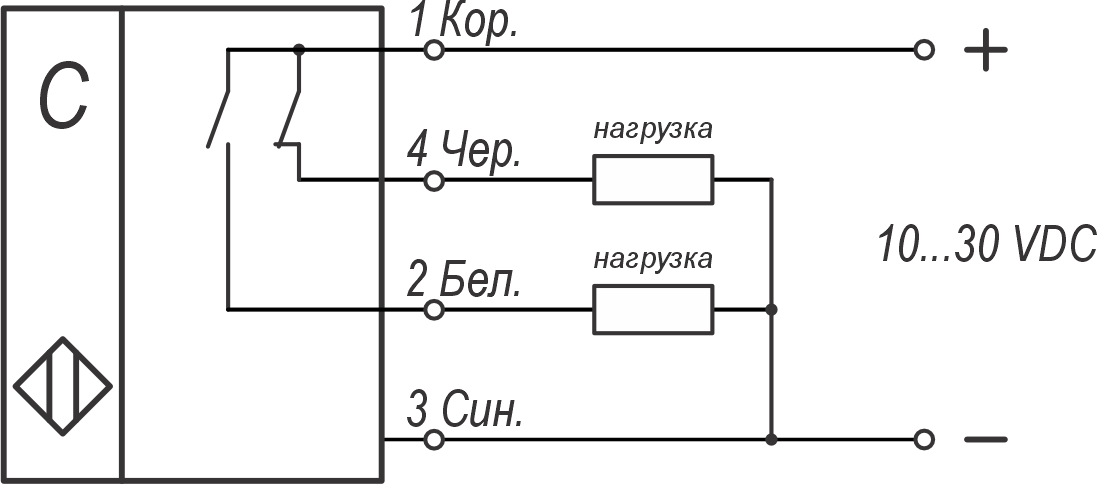

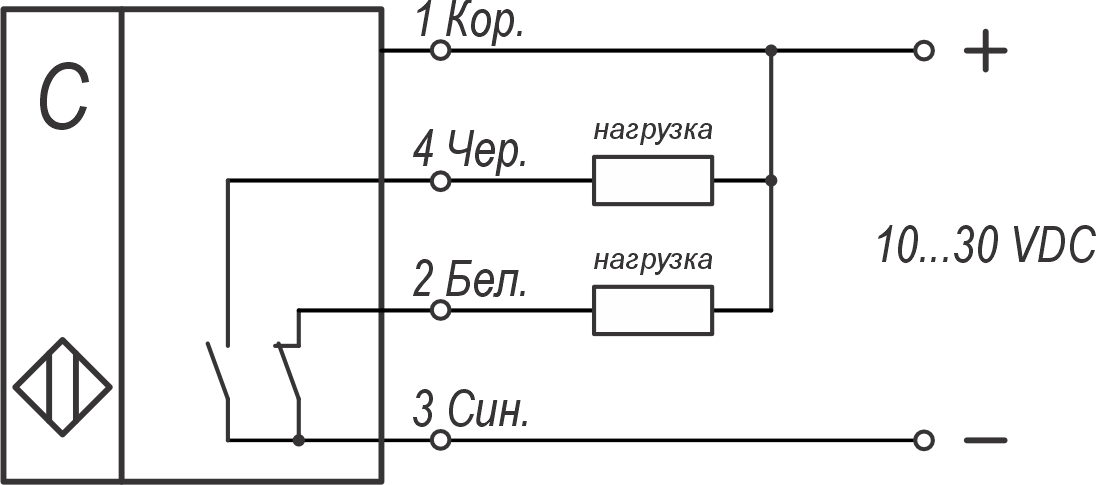

Четырехпроводные, NPN, NO+NC Четырехпроводные, PNP, NO+NC

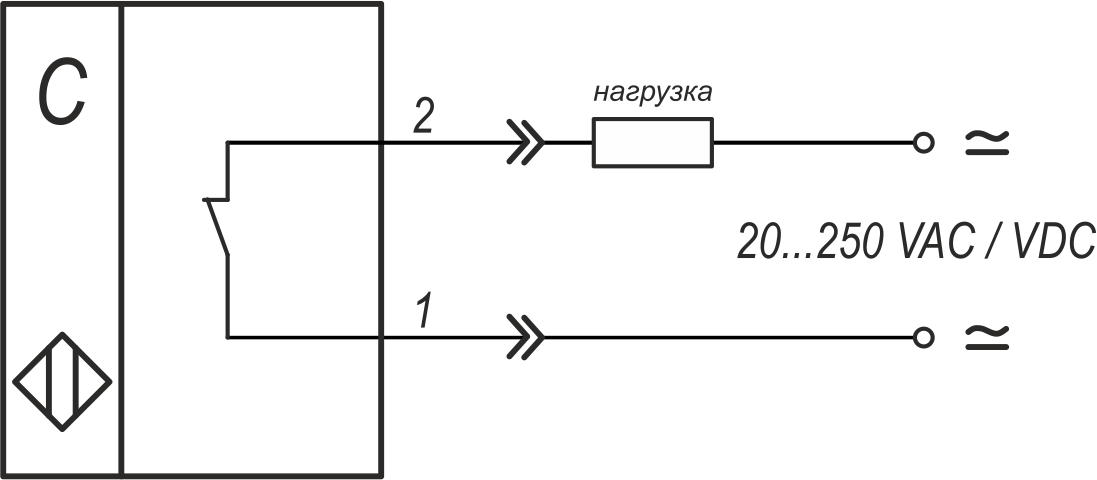

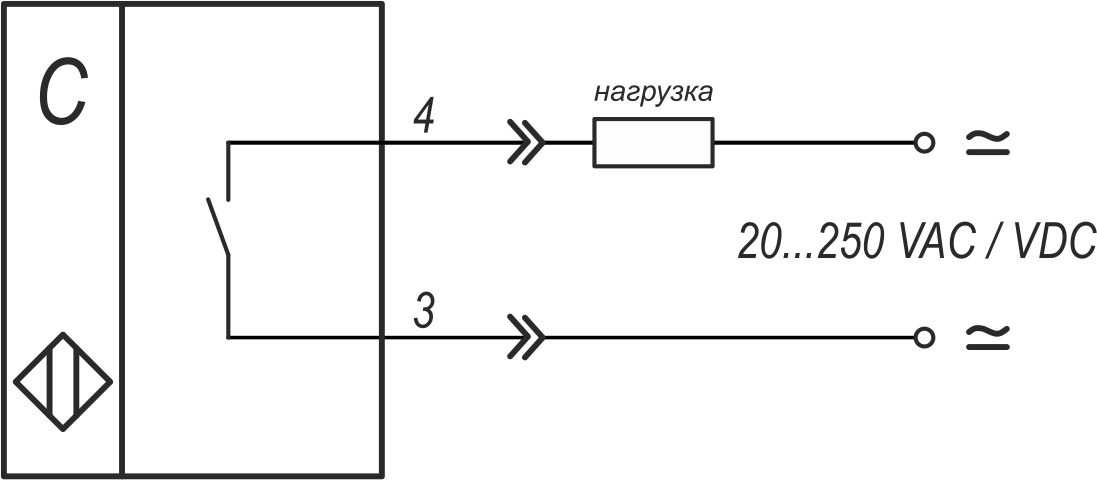

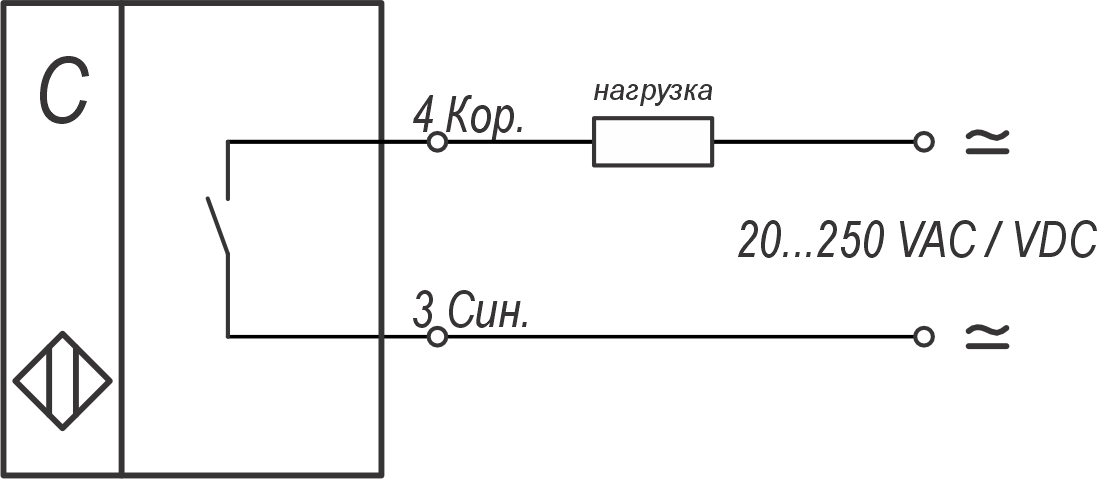

Двухпроводные, NO Двухпроводные, NC

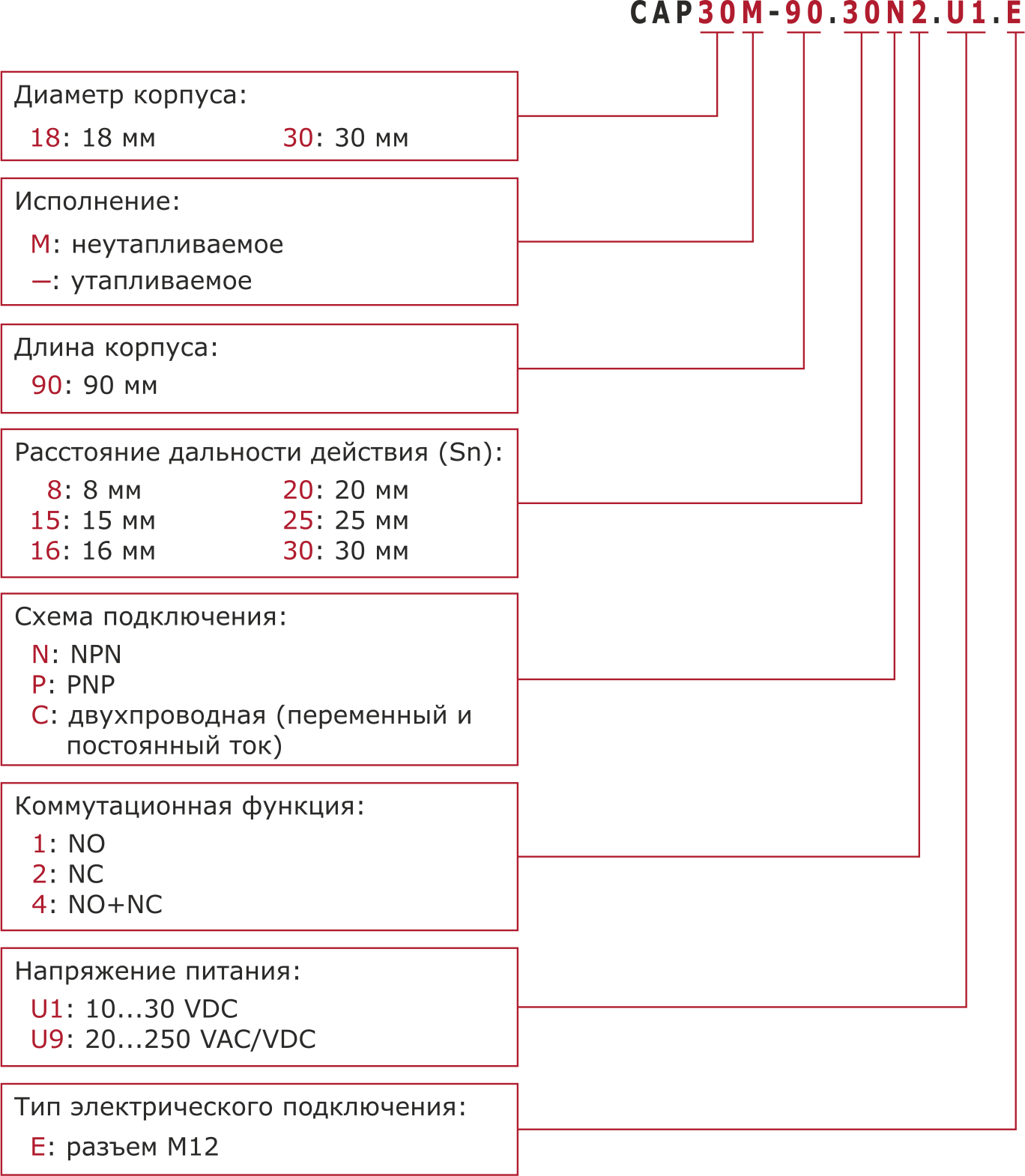

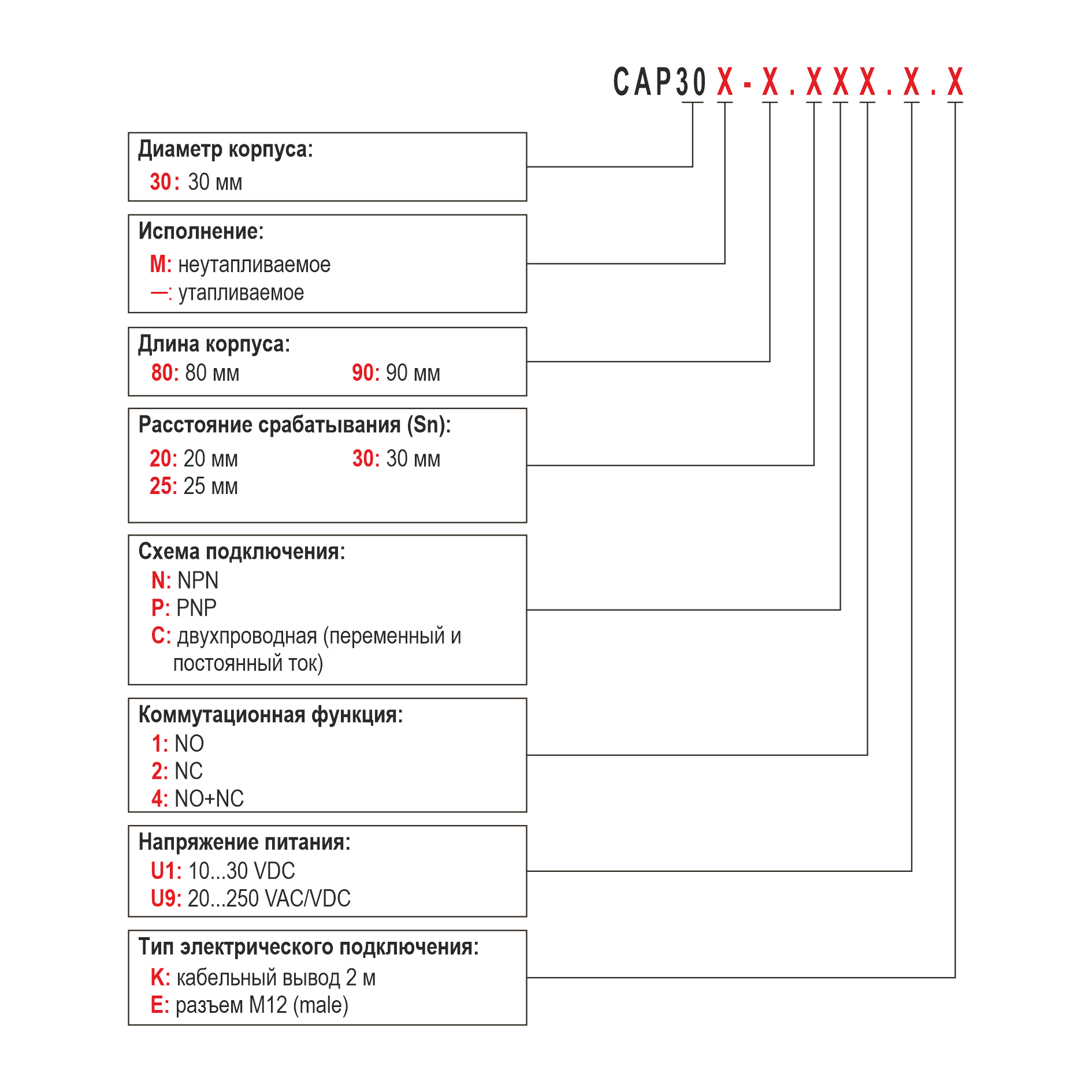

Обозначение при заказе емкостных датчиков KIPPRIBOR серии CAP c разъемом М12:

Например: CAP30M-90.30N2.U1.Е

Вы заказали: Емкостный датчик в пластиковом корпусе диаметром 30 мм и неутапливаемым исполнением. Длина корпуса 90 мм. Расстояние дальности действия 30 мм. Тип выхода - NPN. Коммутационная функция- NC. Напряжение питания 10…30 В. Тип подключения – разъем М12.

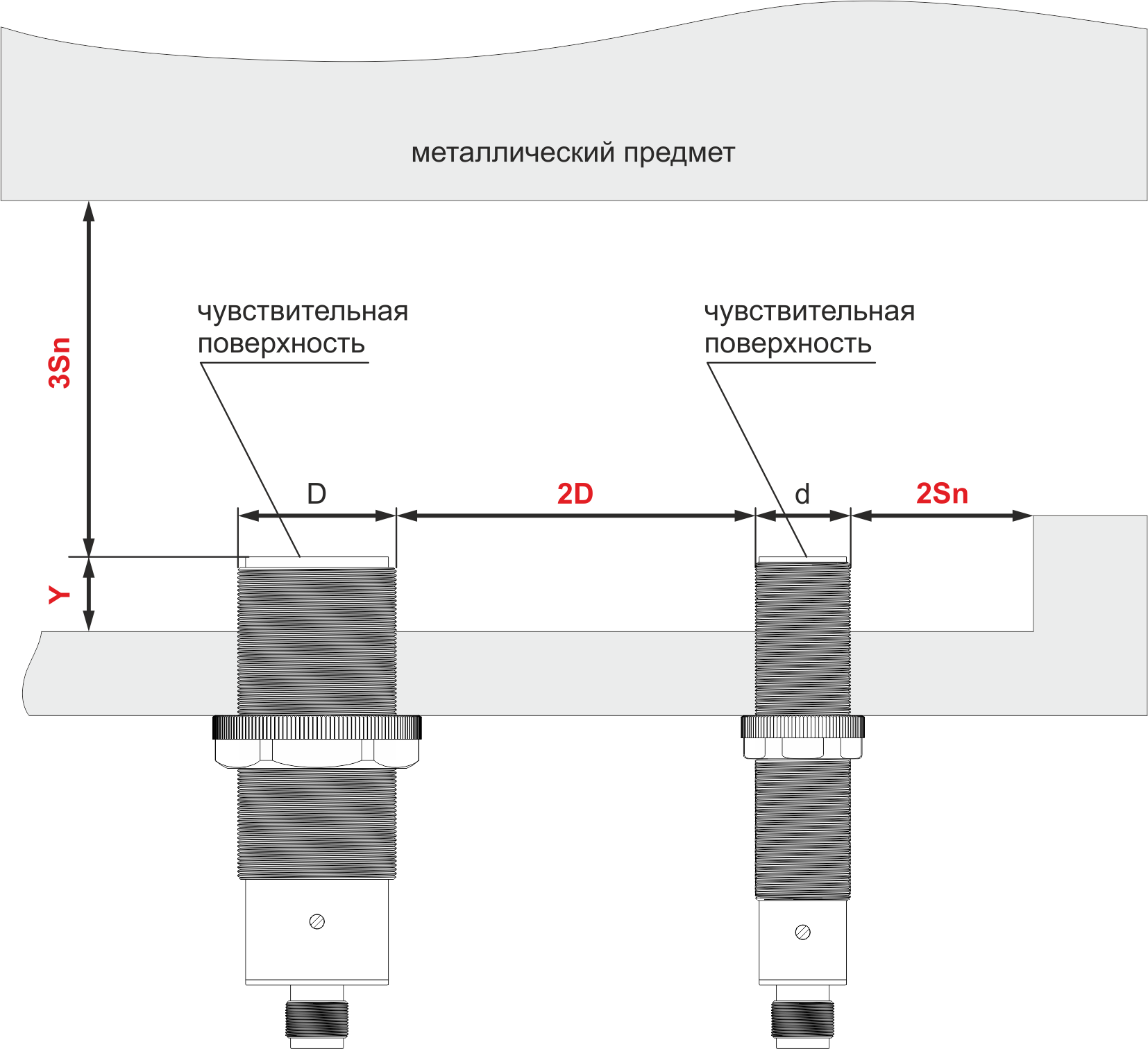

Особенности монтажа бесконтактных емкостных датчиков KIPPRIBOR серии CAP c разъемом М12*:

Монтаж датчиков утапливаемого исполнения подразумевает возможность их установки заподлицо с монтажной поверхностью. Материал монтажной поверхности может быть любым. При этом для уверенной работы датчика следует выполнить условия:

  • расстояние от чувствительной поверхности датчика до металлических частей оборудования, расположенных напротив чувствительной поверхности должно быть не менее трех расстояний дальности действия (≥3Sn);
  • расстояние между двумя рядом смонтированными датчиками должно быть не меньше диаметра большего из них (≥D).



Монтаж датчиков неутапливаемого исполнения выполняется с превышением чувствительной поверхности над уровнем монтажной. Требуется выдерживание минимальных расстояний от окружающих объектов:



  • превышение чувствительной поверхности над уровнем монтажной должно быть не менее, чем значение Y, которое составляет: для CAP18 не менее 16 мм, для CAP30 не менее 22 мм.
  • расстояние от чувствительной поверхности датчика до металлических частей оборудования, расположенных напротив чувствительной поверхности должно быть не менее трех расстояний дальности действия (≥3Sn);
  • расстояние между двумя рядом смонтированными датчиками должно быть не меньше удвоенного диаметра большего из них (≥2D);
  • расстояние от выступающей над монтажной поверхностью части датчика до расположенных сбоку от нее металлических предметов должно быть не менее двух расстояний дальности действия (≥2Sn).
