Силовые промежуточные реле. Серии RS (3-контактные)

RP-407ALTU

Прайс-лист

Силовые реле серии RS предназначены для коммутации как силовых цепей, так и цепей управления. Монтаж реле на DIN-рейку осуществляется с помощью колодок с 11-контактным круглым разъемом, который гарантирует высокую надежность электрического контакта и прочную фиксацию реле в колодке. Специальная направляющая в центре круглого разъема реле обеспечивает его безошибочную ориентацию при установке в монтажную колодку.

Контактная группа, состоящая из трех перекидных контактов, рассчитана на ток нагрузки до 10А (по AC-1). Реле KIPPRIBOR RS оптимально подходят для коммутации такой нагрузки как вентиляторы, катушки клапанов, циркуляционные насосы, нагревательные элементы и т.д.


Преимущества силовых реле серии RS:

  • Прозрачный корпус, позволяющий легко визуализировать состояние контактов;
  • Абсолютная совместимость с аналогами реле других производителей;
  • Цветная яркая светодиодная индикация состояния реле;
  • Мощные силовые контакты.

Степень защиты силовых реле KIPPRIBOR серии RS:

  • IP40 – со стороны корпуса;
  • IP00 – со стороны клемм.

Для монтажа на DIN-рейку или плоскость:

  • Колодка с винтовыми клеммами KIPPRIBOR PYF-039BE;
  • Колодка с винтовыми клеммами KIPPRIBOR PYF-039BE/M.

Технические характеристики силовых реле KIPPRIBOR серии RS:

Характеристика Значение
Время включения (при Uном) не более 30 мс
Время выключения (при Uном) не более 30 мс
Диапазон рабочих температур –55...+70 °С
Относительная влажность 35%...80% RH
Атмосферное давление 86...106 кПа
Ударопрочность 10g (длительность полуволны синусоиды ударного импульса 11 мс)
Виброустойчивость 10...55 Гц (удвоенная амплитуда 1,0 мм)
Масса не более 17 г




Электрические характеристики контактов:

Характеристика Значение
постоянный ток (DC) переменный ток (AC)
Номинальные ток и напряжение 10 A при 28 В 10 A при 250 В
Начальное сопротивление не более 100 мОм
Материал контакта серебряный сплав (AgNi)
Электрический ресурс не менее 105
Механический ресурс (при 300 вкл./мин) не менее 107
Электрическая прочность изоляции между группами контактов ≥ 1500 VAC в течение 1 мин (ток утечки 1 мА)




Электротехнические характеристики катушки:

Характеристика Постоянный ток (DС) Переменный ток (АС)
Номинальное напряжение питания Uном 24 В* 24/110/220 В*
Напряжение включения (при 25 °С), не менее 0,8Uном 0,8Uном
Напряжение выключения (при 25 °С), не более 0,10Uном 0,30Uном
Предельное напряжение питания (при 25 °С) 1,10Uном
Мощность 1,5 Вт 2,4 ВА
Электрическая прочность изоляции между контактами и катушкой ≥ 1500 VAC в течение 1 мин (ток утечки 1 мА)

*выбирается при заказе




Габаритные размеры и схема подключения силовых реле KIPPRIBOR серии RS

Габаритные размеры.

Схема подключения.

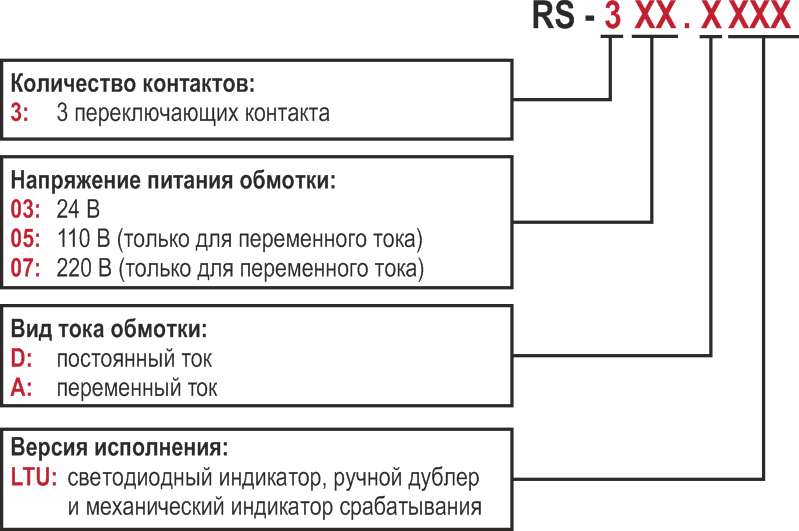

Обозначение при заказе



Например: RS-303.DLTU

Вы заказали: 3-контактное промежуточное реле KIPPRIBOR, серия RS с напряжением питания 24VDC, светодиодным индикатором, ручным дублером и механическим индикатором срабатывания.
