Серия KIPPRIBOR HDH-xx44.ZD3 [M02] ТТР (выключатели нагрузки) в стандартном корпусе для коммутации мощной нагрузки

Серия KIPPRIBOR HD-xx25.DD3 [M02] ТТР (выключатели нагрузки) в стандартном корпусе для коммутации нагрузки в цепях постоянного тока

Твердотельные реле KIPPRIBOR серии HDH-xx44.ZD3 [M02] – мощные выключатели нагрузки с выходным силовым ключом SCR-типа. Предназначены для коммутации нагрузок резистивного и индуктивного характера с максимальными токами до 120 А.

Особенности коммутации нагрузки для твердотельных реле серии HDH-xx44.ZD3 [M02]

  • Максимальный коммутируемый ток 120 А.
  • Коммутация токов до 90 А / 12 А при работе с резистивной / индуктивной нагрузкой.
  • Управляющий сигнал – постоянное напряжение.
  • Диапазон коммутируемого напряжения от 40 до 440 VAC.
  • Коммутация как однофазной, так и трехфазной нагрузки (требуется по одному ТТР на каждую фазу).
  • ТТР переключается при переходе напряжения нагрузки через ноль. Это позволяет свести к минимуму коммутационные помехи.

ВНИМАНИЕ! При работе реле в режимах, сопровождающихся нагревом основания свыше 40°С необходимо применение радиаторов охлаждения...>>

Конструктивные особенности твердотельных реле серий HDH-xx44.ZD3 [M02]

  • Обновленный дизайн корпуса ТТР с устойчивой к истиранию маркировкой.
  • Удобная крышка контактов защищает от случайного прикосновения к токоведущим частям реле.
  • Современная элементная база и высококачественные силовые ключи обеспечивают надежную и безотказную работу устройства.
  • Гальваническая развязка обеспечивает отсутствие электрических связей между входной и выходной цепью ТТР.
  • Применение в качестве материала основания медного сплава позволяет повысить эффективность отвода тепла от силового ключа ТТР.
  • Силовой ключ ТТР защищен от импульсных помех встроенной RC-цепью, что является необходимой мерой при коммутации нагрузки, имеющей индуктивную составляющую.
  • Реле и крышка выполнены в корпусе из материала, обладающего высокой прочностью и устойчивостью к деформациям. Повышенная теплостойкость материалов корпуса, а также заполнение компаундом внутренних элементов ТТР обеспечивают целостность устройства при возникновении аварийных ситуаций.

Технические характеристики реле серий HDH-xx44.ZD3 [M02]

Характеристики входных цепей ТТР серий HDH-xx44.ZD3 [M02]

Параметр Значение
Модель ТТР HDH-xx44.ZD3 [M02]
Тип управляющего сигнала Дискретный сигнал напряжения
Диапазон напряжения управляющего сигнала 3…32 VDC
Напряжение гарантированного включения ≥ 3 VDC
Напряжение гарантированного выключения ≤ 1 VDC
Ток потребления цепи управления ≤ 18 мА
Время включения ≤ 10 мс f=50 Гц
Время выключения ≤ 10 мс f=50 Гц
Максимальная частота переключения ≤ 50 Гц при f=50 Гц

Характеристики выходной цепи ТТР серий HDH-xx44.ZD3 [M02]

Параметр Значение
Номинальный ток ТТР 60 А 80 А 100 А 120 А
Тип выходных силовых элементов SCR-тиристор
Тип коммутируемой сети Однофазная/трехфазная1.
Вид коммутируемого Тока Переменный
Вид коммутации: С контролем перехода через «0»
Минимальный коммутируемый ток 0,1 А
Максимальный коммутируемый ток 60 А 80 А 100 А 120 А
Ток утечки в закрытом состоянии ≤ 8,5 мА
Скорость нарастания тока (di/dt) 100 А/мкс
Максимальный импульс тока во включенном состоянии (≤ 10мс) 880 А 1200 А 1600 А 1800 А
Диапазон напряжения питания нагрузки 44...440 VAC
Частота источника питания нагрузки 50 Гц
Максимальное пиковое напряжение 900 VAC (9 класс)
Тепловое сопротивление переход – основание (Rthjc) 0,65 °С/ Вт 0,49 °С/ Вт 0,39 °С/ Вт 0,34 °С/ Вт
Максимальная температура p-n перехода (Tjmax) 125°С
Мощность рассеивания (Dissipation) 1,17 Вт*А 1,15 Вт*А 1,11 Вт*А 1,09 Вт*А
Падение напряжения в коммутируемой цепи во включенном состоянии ≤ 1,8 V
Скорость нарастания напряжения в закрытом состоянии (dV/dt) 500 В/мкс
I2t (< 10 мс) 2400 А2с 4000 А2с 6000 А2с 8500 А2с
Электрическая прочность изоляции (цепь упр. / вых. цепь) 2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вх. цепь) 2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вых. цепь) 2500 V в течение 1 минуты
Сопротивление изоляции 500 МОм (при 500 VDC)

1 - для коммутации трехфазной нагрузки устанавливается одно ТТР на каждую фазу. Допустимые схемы включения нагрузки: «звезда», «звезда с нейтралью», «треугольник».

Общие технические характеристики ТТР серий HDH-xx44.ZD3 [M02]

Параметр Значение
Температура окружающей среды -30…+70 °С
Охлаждение Воздушное
Материал основания Медь никелированная
Индикация наличия управляющего сигнала Светодиодная
Тип монтажа Крепление винтами на поверхность
Масса ≤ 150 г

Модификации и номинальные токи ТТР серий HDH-xx44.ZD3 [M02]

Модификация ТТР Номинальный ток нагрузки
Серия HDH-xx44.ZD3 [M02]
HDH-6044.ZD3 [M02] 60 А
HDH-8044.ZD3 [M02] 80 А
HDH-10044.ZD3 [M02] 100 А
HDH-12044.ZD2 [M02] 120 А

Габаритные и установочные размеры ТТР серий HDH-xx44.ZD3 [M02]

Реле серии HDH-хх44.ZD3 [M02]



Схемы подключения ТТР серий HDH-xx44.ZD3 [M02]

Реле серии HDH-хх44.ZD3 [M02]

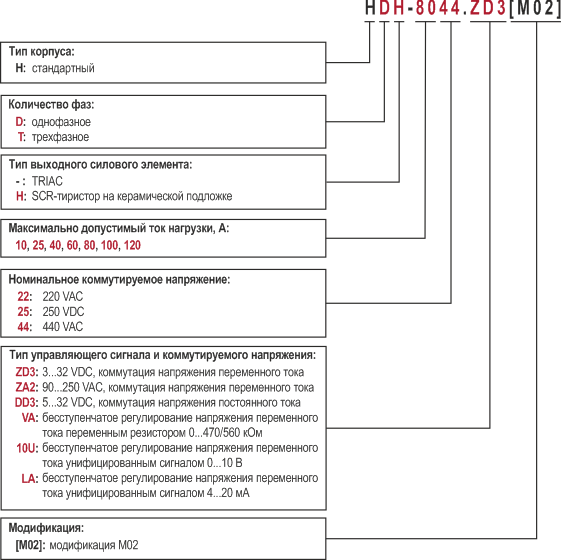

Обозначение при заказе ТТР серий HDH-xx44.ZD3 [M02]



Например: HDH-6044.ZD3 [M02]

Вы заказали: твердотельное реле в стандартном корпусе, однофазное, тип выходного ключа – SCR, максимальный ток нагрузки 60 А, номинальное коммутируемое напряжение 440 VAC, управляющий сигнал – напряжение 3…32 VDC, коммутация напряжения переменного тока, модификация [M02].
