Разрезные спиральные муфты KIPPRIBOR серии SRC
Спиральные муфты KIPPRIBOR серии SRC

Прайс-лист

Разрезные спиральные муфты KIPPRIBOR серии SRC предназначены для установки в приводной технике в качестве соединительного звена между двигателем и нагрузкой.  Конструктивно изготовлены из цельной алюминиевой заготовки, в которой выполнены пропилы. Используются при конструировании шаговых приводов.

Основные особенности:

  • Изготовлены из легкого алюминиевого сплава. Это минимизирует составляющую момента инерции, вносимую муфтой.
  • Компенсируют несоосность валов двигателя и нагрузки.
  • Беззазорная конструкция не вносит погрешность в позиционирование шагового привода.
  • Высокая жесткость на скручивание позволяет передавать высокий крутящий момент.
  • Широкий спектр комбинаций посадочных диаметров.


Модификации и технические характеристики разрезных спиральных муфт KIPPRIBOR серии SRC:



Модель
Наружный диаметр, мм
Номинальный передаваемый момент, Н•м
Максимальная скорость, об/мин
Диаметр d1,
мм
Диаметр d2,
мм
Тип соединения с валом
Масса, г
SRC-0505C.19A 19 0,5 8000 5 5 Clamp 14
SRC-0506C.19A 19 0,5 8000 5 6 Clamp 14
SRC-0506C.25A 25 1,2 6000 5 6 Clamp 34
SRC-0606C.25A 25 1,2 6000 6 6 Clamp 34
SRC-0508C.25A 25 1,2 6000 5 8 Clamp 34
SRC-0608C.25A 25 1,2 6000 6 8 Clamp 34
SRC-0808C.25A 25 1,2 6000 8 8 Clamp 34
SRC-0510C.25A 25 1,2 6000 5 10 Clamp 34
SRC-0610C.25A 25 1,2 6000 6 10 Clamp 34
SRC-0810C.25A 25 1,2 6000 8 10 Clamp 34
SRC-1010C.25A 25 1,2 6000 10 10 Clamp 34
SRC-0612C.25A 25 1,2 6000 6 12 Clamp 34
SRC-0612C.28A 28,5 1,6 5000 6 12 Clamp 55
SRC-0812C.28A 28,5 1,6 5000 8 12 Clamp 55
SRC-1012C.28A 28,5 1,6 5000 10 12 Clamp 55
SRC-1212C.28A 28,5 1,6 5000 12 12 Clamp 55
SRC-0814C.38A 38 4,2 4500 8 14 Clamp 115
SRC-1214C.38A 38 4,2 4500 12 14 Clamp  115
SRC-1414C.38A 38 4,2 4500 14 14 Clamp  115
SRC-1219C.50A 50 9 4500 12 19 Clamp  245
SRC-1419C.50A 50 9 4500 14 19 Clamp  245
SRC-1919C.50A 50 9 4500 19 19 Clamp  245


Габаритные и установочные размеры разрезных спиральных муфт KIPPRIBOR серии SRC:

SRC-□□□□C.19A

19A

SRC-□□□□C.25A

25A

SRC-□□□□C.28A

SRC-□□□□C.38A

SRC-□□□□C.50A

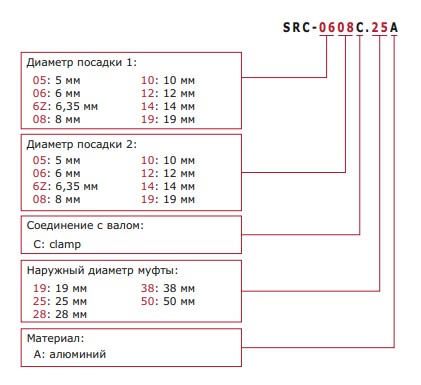

Структура условного обозначения при заказе разрезных спиральных муфт KIPPRIBOR серии SRC:

Например: SRC-0608C.25A

Вы заказали: разрезную спиральную муфту KIPPRIBOR серии SRC с посадочными диаметрами 6 мм и 8 мм, кламповым соединением с валом, с наружным диаметром 25 мм, изготовленную из алюминия.
