Кулачковые муфты KIPPRIBOR серии JRC
Кулачковые муфты KIPPRIBOR серии JRC

Прайс-лист

Кулачковые муфты серии JRC выполняют функцию соединения вала шагового двигателя и нагрузки.  Применяются в шаговых приводах. Муфты выполнены из алюминия. Состоят из двух алюминиевых полумуфт, между которыми установлена вставка из полиуретана.

Основные особенности:

  • Изготовлены из легкого алюминиевого сплава.
  • Полиуретановая вставка способствует существенному снижению вибрации.
  • Беззазорная конструкция не вносит погрешность в позиционирование шагового привода.
  • Способны передавать высокий крутящий момент.
  • Модификации с различным сочетанием посадочных диаметров от  4 до 22 мм.


Модификации и технические характеристики кулачковых муфт KIPPRIBOR серии JRC:



Модель
Наружный диаметр, мм
Номинальный передаваемый момент, Н•м
Диаметр d1, мм
Диаметр d2, мм
Тип соединения с валом
Масса, г
JRC-0404S.HT.LH07A 14 1,5 4 4 Установочные винты 7
JRC-0405S.HT.LH07A 14 1,5 4 5 Установочные винты 7
JRC-0505S.HT.LH07A 14 1,5 5 5 Установочные винты 7
JRC-0406S.HT.LH07A 14 1,5 4 6 Установочные винты 7
JRC-0506S.HT.LH07A 14 1,5 5 6 Установочные винты 7
JRC-0606S.HT.LH07A 14 1,5 6 6 Установочные винты 7
JRC-0508S.HT.LH09A 20 2,2 5 8 Установочные винты 20
JRC-0608S.HT.LH09A 20 2,2 6 8 Установочные винты 20
JRC-0808S.HT.LH09A 20 2,2 8 8 Установочные винты 20
JRC-0612S.HT.LH12A 25 3,5 6 12 Установочные винты 36
JRC-0812S.HT.LH12A 25 3,5 8 12 Установочные винты 36
JRC-1012S.HT.LH12A 25 3,5 10 12 Установочные винты 36
JRC-1212S.HT.LH12A 25 3,5 12 12 Установочные винты 36
JRC-0614C.HT.LH14A 30 12 6 14 Clamp 49
JRC-0814C.HT.LH14A 30 12 8 14 Clamp 49
JRC-1014C.HT.LH14A 30 12 10 14 Clamp 49
JRC-1214C.HT.LH14A 30 12 12 14 Clamp 49
JRC-1414C.HT.LH14A 30 12 14 14 Clamp 49
JRC-0819C.HT.LH19A 40 17 8 19 Clamp 170
JRC-1019C.HT.LH19A 40 17 10 19 Clamp  170
JRC-1219C.HT.LH19A 40 17 12 19 Clamp  170
JRC-1419C.HT.LH19A 40 17 14 19 Clamp  170
JRC-1919C.HT.LH19A 40 17 19 19 Clamp  170
JRC-0822C.HT.LH19A 40 17 8 22 Clamp  170
JRC-1022C.HT.LH19A 40 17 10 22 Clamp  170
JRC-1222C.HT.LH19A 40 17 12 22 Clamp  170
JRC-1422C.HT.LH19A 40 17 14 22 Clamp  170
JRC-1922C.HT.LH19A 40 17 19 22 Clamp  170
JRC-2222C.HT.LH19A 40 17 22 22 Clamp  170

Габаритные и установочные размеры кулачковых муфт KIPPRIBOR серии JRC:

JRC-□□□□S.HT.LH07A

JRC-□□□□S.□□.LH07A



JRC-□□□□S.HT.LH09A

JRC-□□□□S.□□.LH09A



JRC-□□□□S.HT.LH12A

JRC-□□□□S.□□.LH12A



JRC-□□□□C.HT.LH14A

JRC-□□□□S.□□.LH14A

JRC-□□□□C.HT.LH19A

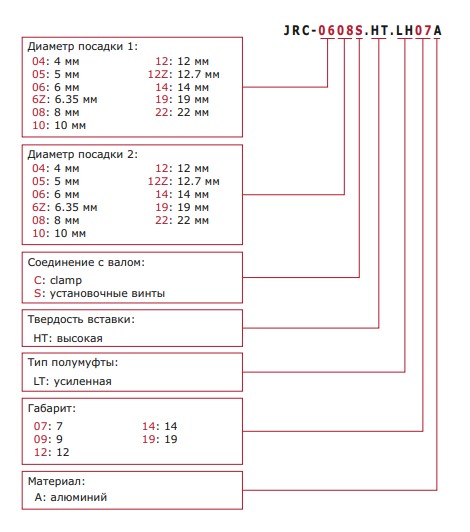

Структура условного обозначения при заказе кулачковых муфт KIPPRIBOR серии JRC:



Например: JRC-0608S.HT.LH07A

Вы заказали: кулачковую муфту KIPPRIBOR серии JRC, габарит 7, с посадочными диаметрами 6 мм и 8 мм, крепление на валу с помощью установочных винтов, полиупетановая вставка высокой жесткости, усиленными полумуфтами, изготовленную из алюминия.
