Индуктивный бесконтактный выключатель KIPPRIBOR серии LDS04 – это цилиндрический электронный датчик, который реагирует на приближение металлического предмета к его торцевой чувствительной поверхности без физического контакта. Благодаря ультракомпактным размерам LDS04 устанавливается там, где датчики стандартного типоразмера физически не помещаются — в узких пазах, на малогабаритных захватах роботов, в прецизионном станочном оборудовании, конвейерных и сортировочных линиях, пищевой и фармацевтической промышленности.
Зона действия датчика расположена на торце корпуса и составляет 1,5 мм. Расстояние срабатывания зависит от типа металла: сталь, нержавеющая сталь, чугун, медь, алюминий, латунь.

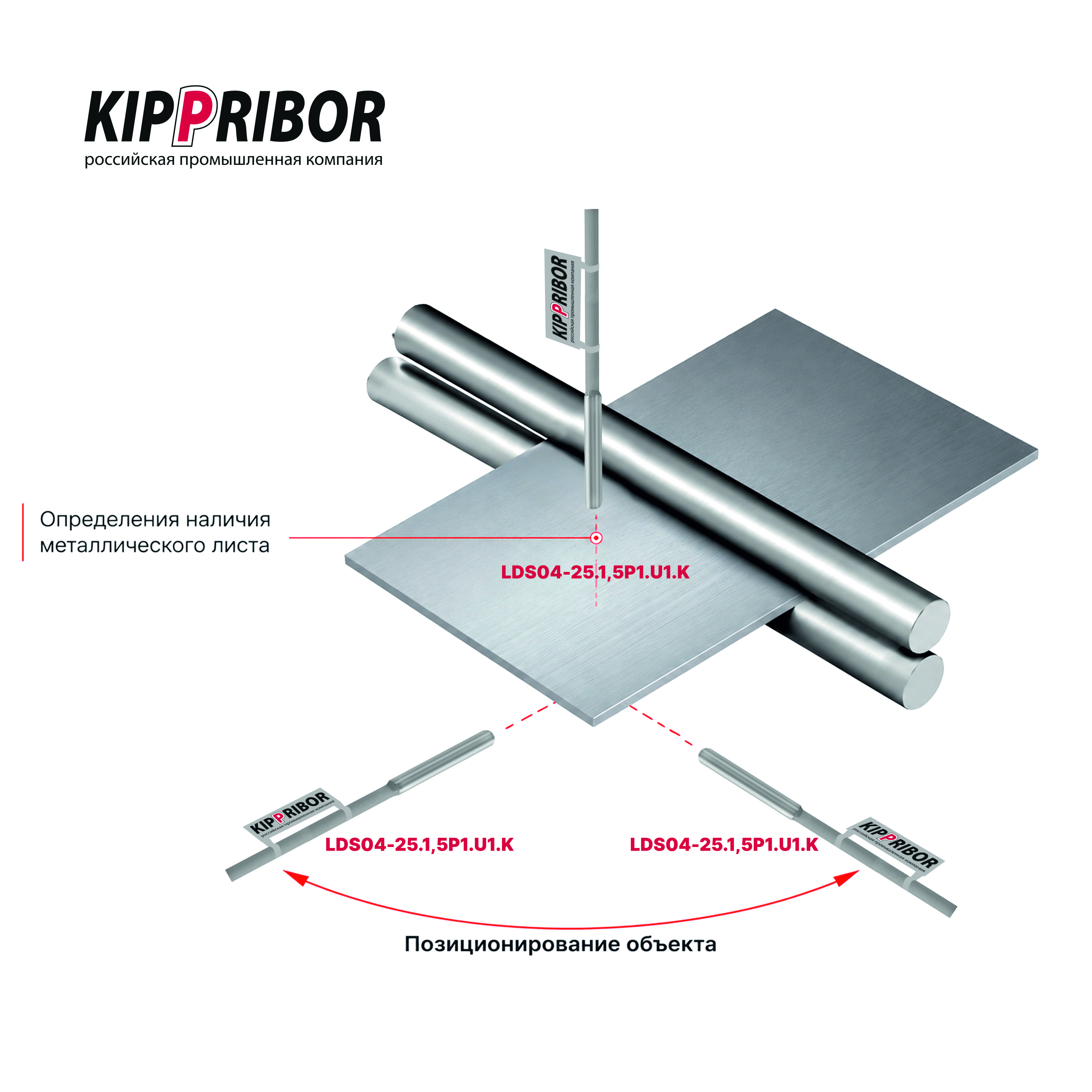

Функциональная схема работы индуктивного бесконтактного датчика KIPPRIBOR LDS
Основные преимущества датчиков серии LDS04
- Суперкомпактный корпус диаметр 4 мм — наименьший типоразмер в линейке KIPPRIBOR, монтаж в самых труднодоступных местах
- Бесконтактный контроль объекта — нет износа, нет механических повреждений
- Высокая частота переключения — подходит для быстродвижущихся объектов и высокоскоростных производственных линий
- Низкая потребляемая мощность — экономичное решение для распределённых систем автоматизации
- Светодиодная индикация состояния — мгновенная визуальная диагностика при наладке и эксплуатации
- Стойкость к вибрациям и ударным нагрузкам — надёжная работа в тяжёлых промышленных условиях
- Длительный срок службы — за счёт отсутствия подвижных элементов
Общие технические характеристики цилиндрических индуктивных бесконтактных датчиков (выключателей) KIPPRIBOR серии LDS
| Параметр |
Значение параметра |
| Напряжение питания |
10…30 VDC |
| Номинальный ток нагрузки |
≤ 100 мА |
| Минимальный ток нагрузки |
< 10 мА |
| Ток утечки |
≤ 0,01 мА |
| Падение напряжения |
≤ 1.5 В |
| Защита от перегрузки |
да |
| Точка срабатывания защиты |
120 мА |
| Защита от переполюсовки |
да |
| Защита от короткого замыкания |
да |
| Гистерезис переключения |
≤ 15 % Sr(1) |
| Точность повторения |
≤ 1 % Sr(1) |
| Индикация срабатывания |
Светодиод |
| Материал корпуса |
Нержавеющая сталь |
| Материал активной части |
Ударопрочный конструкционный пластик |
| Температура эксплуатации |
-25…+70 °C |
| Температурная погрешность |
≤ 10 % Sr(1) |
| Степень защиты |
IP 67 |
| Электрическое подключение |
Кабельный вывод, длина 2 м |
(1) – Реальное расстояние срабатывания конкретного бесконтактного выключателя, измеренное при номинальном напряжении питания, определенных температуре и условиях монтажа.
Таблица выбора цилиндрических индуктивных бесконтактных датчиков (выключателей) KIPPRIBOR серии LDS
Диаметр корпуса 4 мм

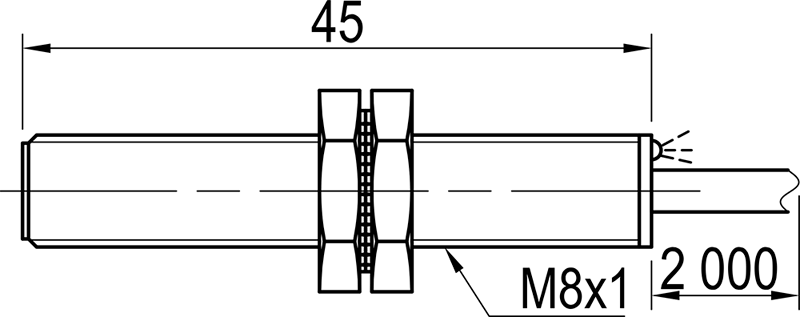

| Габаритный чертеж |
Напряжение питания |
Схема подключения |
Коммута-
ционная функция |
Номинальное
расстояние срабатывания |
Максимальная частота
срабатывания |
Модификация |
Позиция |
 |
10…30VDC |
PNP |
NO |
1.5 мм |
2 кГц |
LDS04-25.1,5P1.U1.K |
Складская |
| NPN |
LDS04-25.1,5N1.U1.K |
Складская |
| PNP |
NС |
LDS04-25.1,5P2.U1.K |
Заказная |
| NPN |
LDS04-25.1,5N2.U1.K |
Заказная |
Схемы подключения индуктивных бесконтактных датчиков (выключателей) KIPPRIBOR серии LDS
| Датчики постоянного тока |

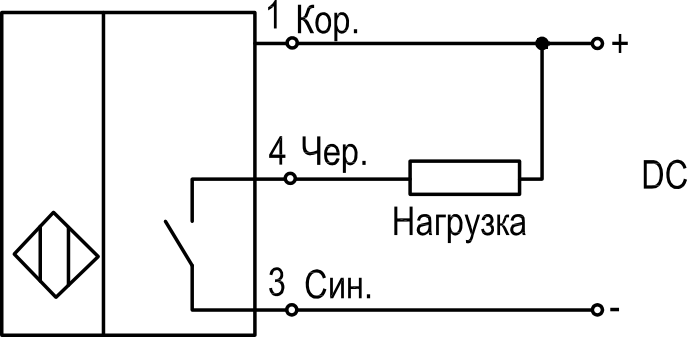

| Трехпроводные, NPN, NO (LDS••-•.•N1.U1.K) |

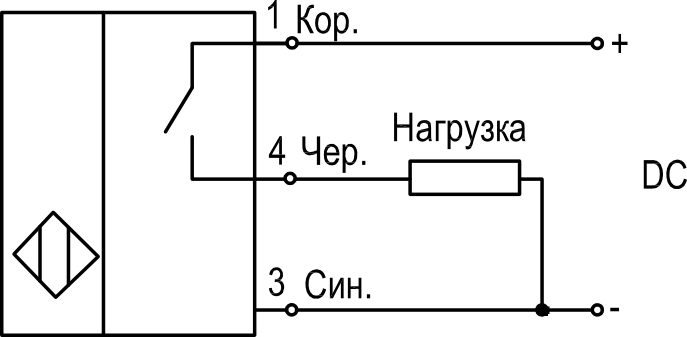

Трехпроводные, PNP, NO (LDS••-•.•P1.U1.K) |
 |
 |
| Трехпроводные, NPN, NC (LDS••-•.•N2.U1.K) |

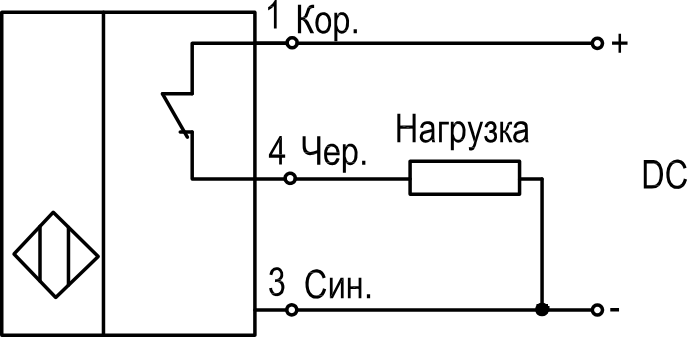

Трехпроводные, PNP, NC (LDS••-•.•P2.U1.K) |
 |
 |
Структура условного обозначения при заказе индуктивных датчиков KIPPRIBOR серии LDS
|
|
|
Например: LDS04-25.1,5N1.U1.K
Вы заказали: индуктивный датчик с диаметром корпуса 4 мм с номинальным расстоянием срабатывания 1,5 мм, схемой подключения трехпроводной — NPN, коммутационной функцией — NO, напряжением питания 10...30VDC, кабельным выводом 2 м.
| Комплектность поставки |
| В комплект входит датчик с кабелем присоединения (длина 2 м) |
| Крепежный набор в комплект не входит. |
|
