Емкостные бесконтактные датчики KIPPRIBOR серии CAP в цилиндрическом корпусе c кабельным выводом - электронные устройства, которые состоят из чувствительного элемента, представляющего собой обкладки конденсатора и электронной схемы, обрабатывающей получаемый от чувствительного элемента сигнал. Электронная «начинка» реагирует на возникновение объекта в зоне действия чувствительного элемента и выдает управляющее воздействие на выходной элемент датчика, изменяя его состояние. Датчики изготовлены в корпусе из пластика.
Корпус датчиков KIPPRIBOR CAP изготовлен из PBT-пластика, относящегося к группе реактопластичных полимеров. Применение PBT-пластика наделяет корпус такими характеристиками, как: высокая прочность, низкий коэффициент температурного расширения, стойкость к органическим растворителям, слабым кислотам и щелочам. В процессе изготовления изделий из реактопласта происходит скрепление молекулярной структуры материала, что и обеспечивает высокие прочностные характеристики и термостойкость. Таким образом, емкостные датчики KIPPRIBOR могут эксплуатироваться в сложных условиях, обладают повышенной стойкостью к механическим нагрузкам, воздействию высоких температур и агрессивных сред.
Высокое значение расстояний дальности действия (до 30 мм) – следующий фактор, определяющий конкурентное преимущество датчиков KIPPRIBOR серии CAP над предложениями конкурентов, чьи датчики, как правило, имеют расстояние дальности действия до 25 мм.
Помимо этого, емкостные датчики CAP c кабельным выводом способны обнаруживать объекты практически из любого материала (металлы, пластики и прочие диэлектрические материалы, органика, жидкости); не имеет значение структура объекта (твердая/жидкая однородная масса, гранулы, порошкообразное вещество); могут «видеть сквозь стену».
Применяются в оборудовании пищевого, химического, полиграфического производства, фасовочных линиях, аппаратах дозирования и контроля.
Технические характеристики емкостных датчиков KIPPRIBOR серии CAP c кабельным выводом:
| Параметр |
Значение |
| Модификация |
CAP18□-□□.□□□□.U1.□ |
CAP30□-□□.□□□□.U1.□ |
CAP18□-□□.□□□□.U9.□ |
CAP30□-□□.□□□□.U9.□ |
| Диаметр датчика |
18 мм |
30 мм |
18 мм |
30 мм |
| Расстояние дальности действия (Sn) |
16 мм, 25 мм |
20 мм, 30 мм |
8 мм, 15 мм |
20 мм, 25 мм |
| Гистерезис |
15% от Sr* |
15% от Sr* |
| Точность повторения |
≤5% от Sr |
≤1% от Sr |
| Максимальный ток нагрузки |
300 мА |
200 мА |
| Ток утечки |
≤0,01 мА |
≤2,5 мА |
| Падение напряжения |
≤ 2 V |
≤ 10 VAC / ≤ 8 VDC |
| Максимальная частота срабатывания |
100 Гц |
25 Гц (с питанием 20…250 VAC);
40 Гц (с питанием 20…250 VDC) |
| Время отклика |
1,5 мс |
10 мс |
| Регулировка чувствительности |
Есть (потенциометром на корпусе) |
| Степень защиты |
IP67 |
| Защита от короткого замыкания |
Есть |
| Защита от обратной полярности |
Есть |
Нет |
| Индикация срабатывания |
Желтый светодиод |
| Температура окружающей среды |
-25…+70°С |
| Материал корпуса |
PBT - пластик |
* - эффективное расстояние дальности действия – значение расстояния дальности действия конкретного датчика, измеренное при номинальной температуре, номинальном напряжения питания и определенных условиях монтажа
Таблица выбора бесконтактных емкостных датчиков KIPPRIBOR серии CAP c кабельным выводом:
Датчики с диаметром корпуса 18 мм
| Модификация |
Расстояние срабатывания |
Напряжение питания |
Схема подключения |
Коммутационная функция |
Габаритный чертеж |
| Утапливаемое исполнение |
 |
| CAP18-80.16N1.U1.K |
16 мм |
10...30 VDC |
NPN |
NO |
| CAP18-80.16N2.U1.K |
NC |
| CAP18-80.16N4.U1.K |
NO+NC |
| CAP18-80.16P1.U1.K |
PNP |
NO |
| CAP18-80.16P2.U1.K |
NC |
| CAP18-80.16P4.U1.K |
NO+NC |
| CAP18-80.8C1.U9.K |
8 мм |
20…250 VAC/VDC |
Двухпроводная |
NO |
| CAP18-80.8C2.U9.K |
NC |
| Неутапливаемое исполнение |
| CAP18M-80.25N1.U1.K |
25 мм |
10...30 VDC |
NPN |
NO |
| CAP18M-80.25N2.U1.K |
NC |
| CAP18M-80.25N4.U1.K |
NO+NC |
| CAP18M-80.25P1.U1.K |
PNP |
NO |
| CAP18M-80.25P2.U1.K |
NC |
| CAP18M-80.25P4.U1.K |
NO+NC |
| CAP18M-80.15C1.U9.K |
15 мм |
20…250 VAC/VDC |
Двухпроводная |
NO |
| CAP18M-80.15C2.U9.K |
NC |
Датчики с диаметром корпуса 30 мм
| Модификация |
Расстояние срабатывания |
Напряжение питания |
Схема подключения |
Коммутационная функция |
Габаритный чертеж |
| Утапливаемое исполнение |
 |
| CAP30-80.20N1.U1.K |
20 мм |
10…30 VDC |
NPN |
NO |
| CAP30-80.20N2.U1.K |
NC |
| CAP30-80.20N4.U1.K |
NO+NC |
| CAP30-80.20P1.U1.K |
PNP |
NO |
| CAP30-80.20P2.U1.K |
NC |
| CAP30-80.20P4.U1.K |
NO+NC |
| CAP30-80.20C1.U9.K |
20 мм |
20…250 VAC/VDC |
Двухпроводная |
NO |
| CAP30-80.20C2.U9.K |
NC |
| Неутапливаемое исполнение |
| CAP30M-80.30N1.U1.K |
30 мм |
10…30 VDC |
NPN |
NO |
| CAP30M-80.30N2.U1.K |
NC |
| CAP30M-80.30N4.U1.K |
NO+NC |
| CAP30M-80.30P1.U1.K |
PNP |
NO |
| CAP30M-80.30P2.U1.K |
NC |
| CAP30M-80.30P4.U1.K |
NO+NC |
| CAP30M-80.25C1.U9.K |
25 мм |
20...250VAC/VDC |
Двухпроводная |
NO |
| CAP30M-80.25C2.U9.K |
NC |
ОБРАТИТЕ ВНИМАНИЕ!
Емкостные датчики KIPPRIBOR в утапливаемом и неутапливаемом исполнении не имеют визуальных различий. Их возможно отличить только по маркировке, указанной на информационной табличке. Поэтому внимательно изучите структуру обозначения датчиков и ознакомьтесь с особенностями монтажа

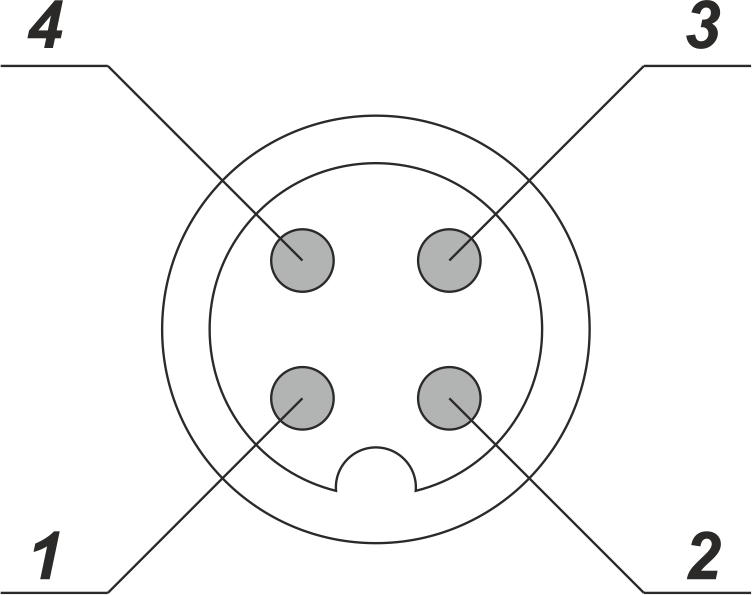

Схемы подключения емкостных датчиков KIPPRIBOR серии CAP c кабельным выводом:

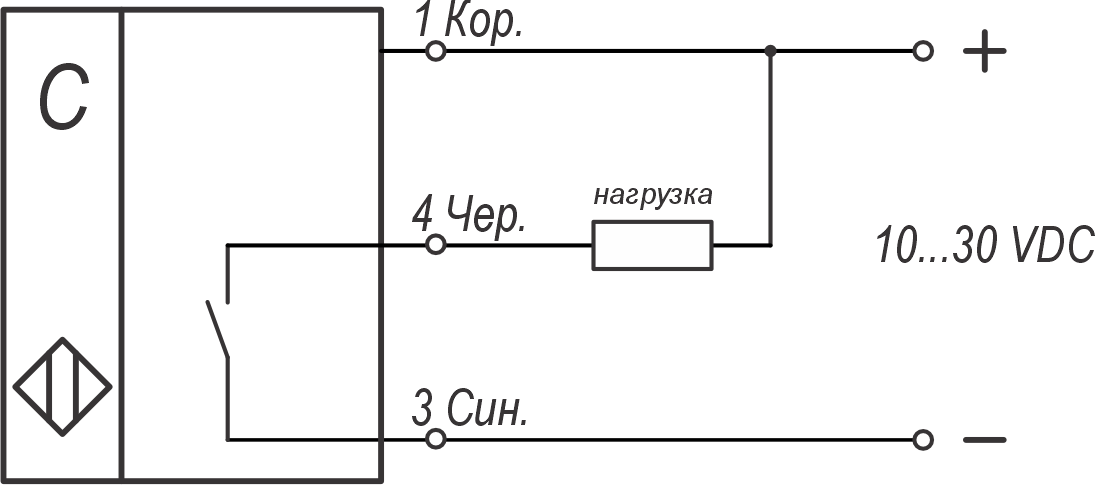

| Трехпроводные, NPN, NO |

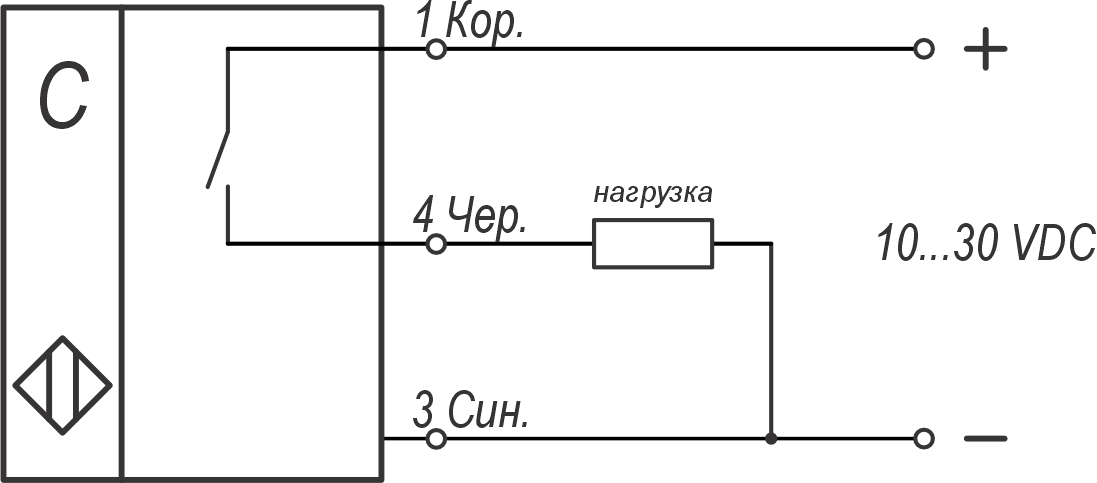

Трехпроводные, PNP, NO |
 |
 |

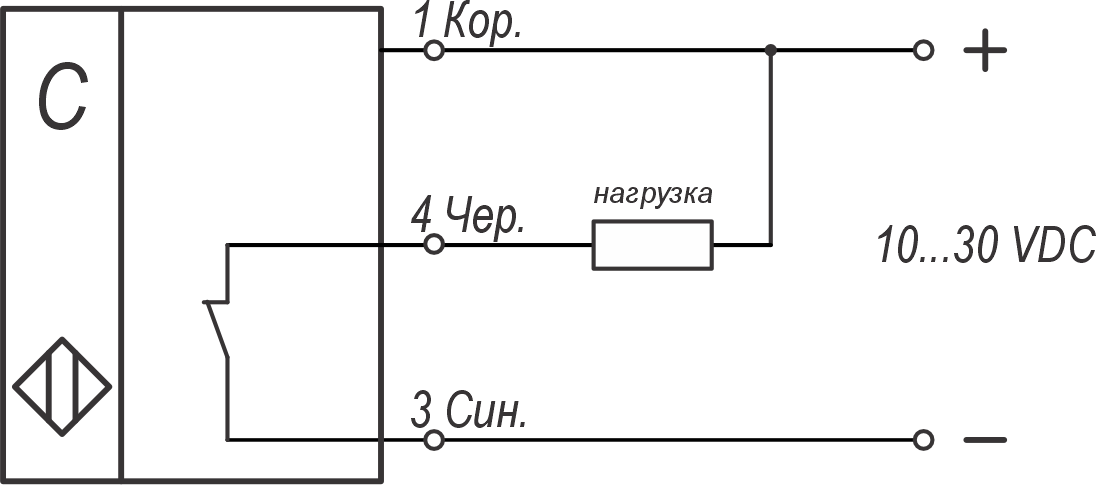

| Трехпроводные, NPN, NC |

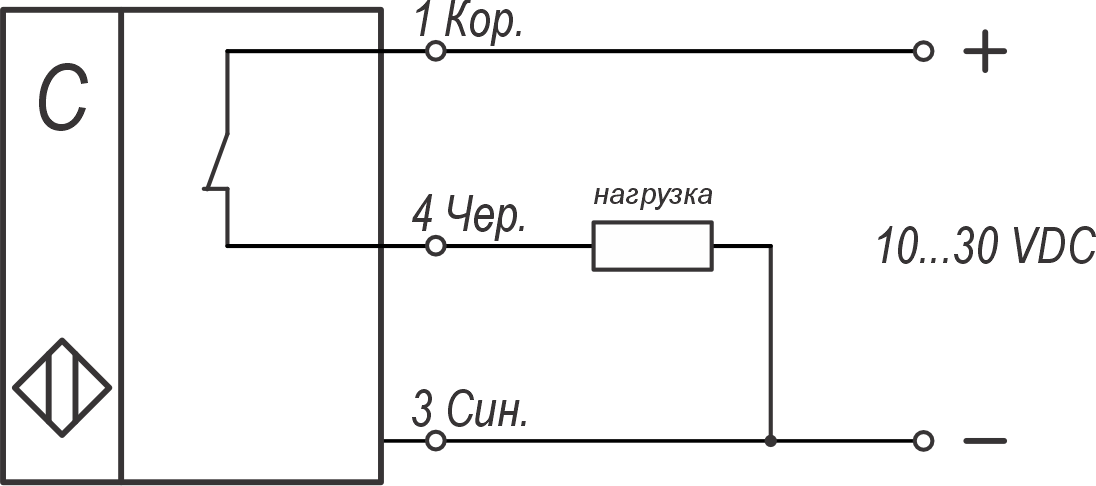

Трехпроводные, PNP, NC |
 |
 |

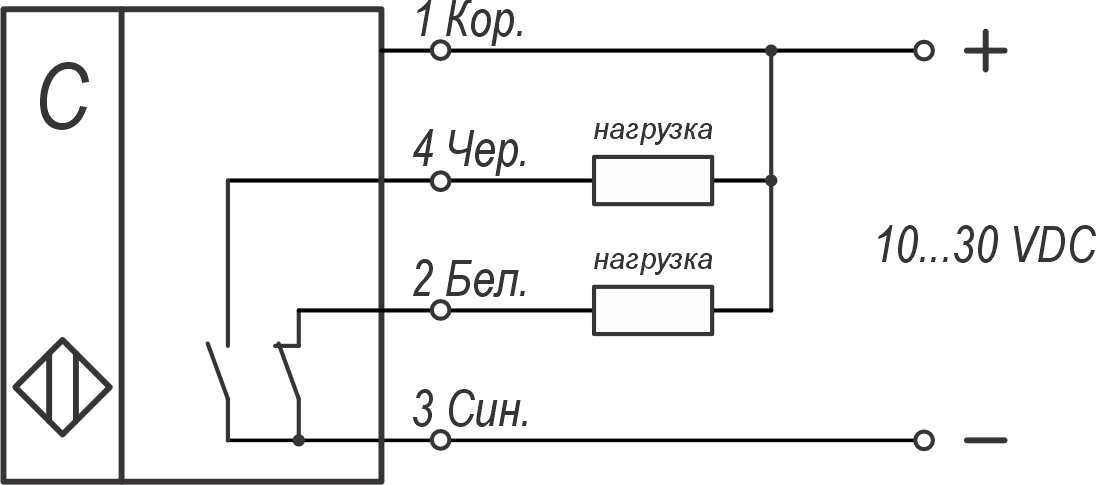

| Четырехпроводные, NPN, NO+NC |

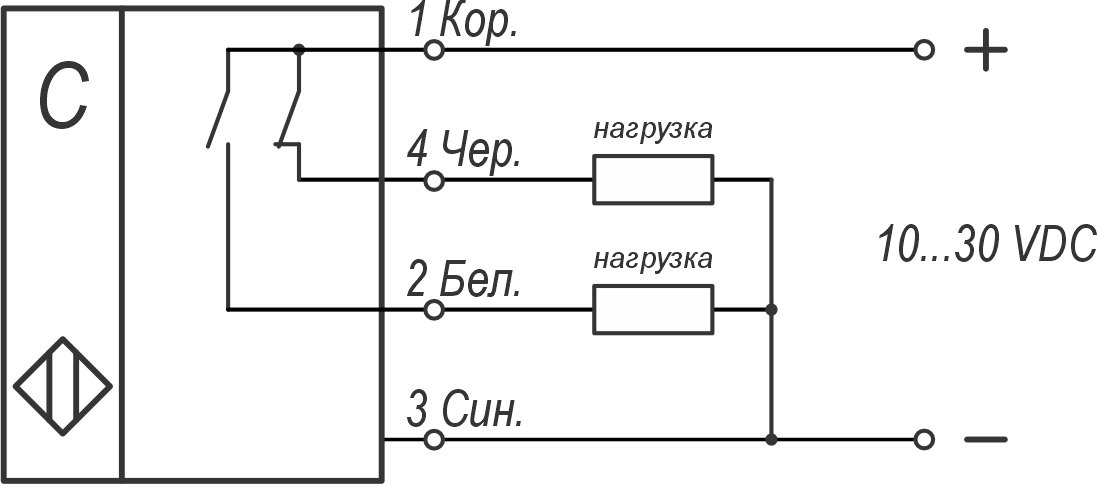

Четырехпроводные, PNP, NO+NC |
 |
 |

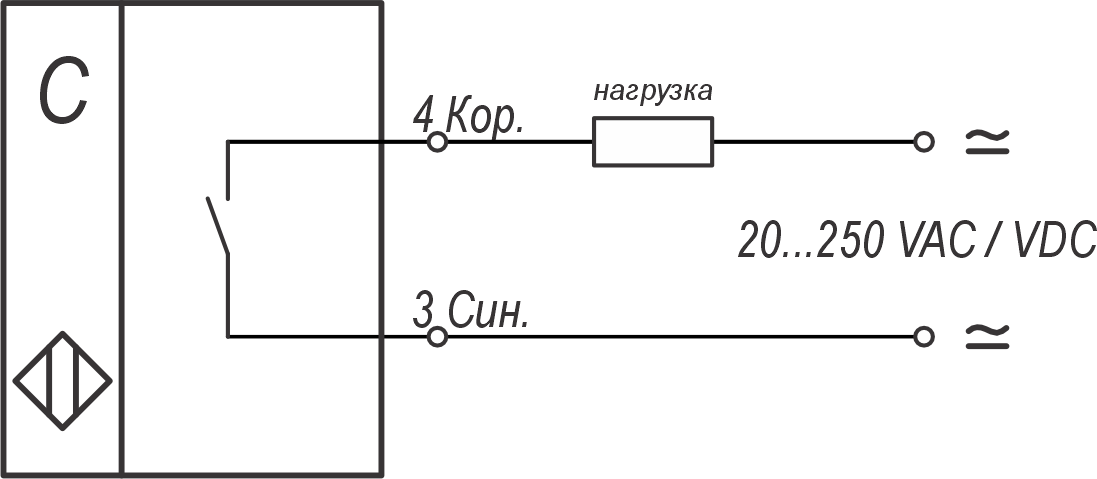

| Двухпроводные, NO |
Двухпроводные, NC |
 |
 |
Структура условного обозначения при заказе бесконтактных емкостных датчиков KIPPRIBOR серии CAP c кабельным выводом:
|
|
Например: CAP30M-80.30N4.U1.K
|
|
Вы заказали: Емкостный датчик в пластиковом корпусе диаметром 30 мм и неутапливаемым исполнением. Длина корпуса 80 мм. Расстояние дальности действия 30 мм. Тип выхода - NPN. Коммутационная функция- NO+NC. Напряжение питания 10…30 В. Тип подключения – кабельный вывод 2 м.
|
|
Особенности монтажа бесконтактных емкостных датчиков KIPPRIBOR серии CAP*:
Монтаж датчиков утапливаемого исполнения подразумевает возможность их установки вровень с монтажной поверхностью. Материал монтажной поверхности может быть любым. При этом для уверенной работы датчика следует выполнить условия:
- расстояние от чувствительной поверхности датчика до металлических частей оборудования, расположенных напротив чувствительной поверхности, должно быть не менее трех расстояний дальности действия (≥3Sn);
- расстояние между двумя рядом смонтированными датчиками должно быть не меньше диаметра большего из них (≥D).
|
 |
Монтаж датчиков неутапливаемого исполнения выполняется с превышением чувствительной поверхности над уровнем монтажной. Требуется выдерживание минимальных расстояний от окружающих объектов:
- превышение чувствительной поверхности над уровнем монтажной должно быть не менее, чем значение Y, которое составляет: для CAP18 не менее 16 мм, для CAP30 не менее 22 мм.
- расстояние от чувствительной поверхности датчика до металлических частей оборудования, расположенных напротив чувствительной поверхности, должно быть не менее трех расстояний дальности действия (≥3Sn);
- расстояние между двумя рядом смонтированными датчиками должно быть не меньше удвоенного диаметра большего из них (≥2D);
- расстояние от выступающей над монтажной поверхностью части датчика до расположенных сбоку от нее металлических предметов должно быть не менее двух расстояний дальности действия (≥2Sn).
|
 |
* – Правила монтажа датчиков с кабельным выводом идентичны правилам монтажа датчиков с разъемом М12, приведенных на рисунках.
