Малогабаритные твердотельные реле KIPPRIBOR серии RSN предназначены для коммутации нагрузки резистивного и слабоиндуктивного типа в цепях постоянного и переменного тока.
Используются для коммутации нагрузки и для развязки силовых и управляющих цепей в системах промышленной автоматики.
Преимущества компактных твердотельных реле KIPPRIBOR серии RSN:
- Конструктивно содержат два коммутационных ключа, срабатывающих от единого управляющего сигнала.
- В конструкции используются ключи высокого класса по напряжению, что наделяет ТТР устойчивостью к высоковольтным всплескам питающей сети.
- Высокий эксплуатационный ресурс обеспечивается отсутствием подвижных частей ТТР.
- Небольшие габаритные размеры позволяют экономить монтажный объем шкафа.
- Бесшумная работа исключает акустический дискомфорт.
- Совместимость с промежуточными реле KIPPRIBOR серии RP (при условии, что задействовано только два НО контакта).
- Корпус из алюминия повышает эффективность отвода тепла.
Для монтажа следует использовать розетки KIPPRIBOR серии PYF-044.
Технические характеристики твердотельных реле KIPPRIBOR серии RSN
Технические характеристики входных цепей
|
Параметр
|
Значение
|
|
Модель ТТР
|
RSN-xx44.ZD3
|
RSN-xx20.DD3
|
|
Тип управляющего сигнала
|
Дискретный
|
Дискретный
|
|
Диапазон напряжения управляющего сигнала
|
3…32 VDC
|
5…32 VDC
|
|
Напряжение гарантированного включения
|
≥ 3 VDC
|
≥ 5 VDC
|
|
Напряжение гарантированного выключения
|
≤ 1 VDC
|
≤ 1 VDC
|
|
Ток потребления цепи управления
|
≤ 20 мА (±0,5 мА)
|
≤ 20 мА (±0,5 мА)
|
|
Время включения
|
≤ 10 мс при f=50 Гц
|
≤ 5 мс
|
|
Время выключения
|
≤ 10 мс при f=50 Гц
|
≤ 5 мс
|
|
Максимальная частота переключения
|
≤ 50 Гц при f=50 Гц
|
≤ 100 Гц
|
Технические характеристики выходных цепей
|
Параметр
|
Значение
|
|
Модель ТТР
|
RSN-xx44.ZD3
|
RSN-xx20.DD3
|
|
Номинальный ток ТТР
|
1, 2, 3, 4, 5 А
|
1, 2, 3, 4, 5 А
|
|
Вид коммутируемого тока
|
Переменный
|
Постоянный
|
|
Минимальный коммутируемый ток
|
0,1 А
|
0,02 А
|
|
Максимальный коммутируемый ток
|
1, 2, 3, 4, 5 А
|
1, 2, 3, 4, 5 А
|
|
Ток утечки в закрытом состоянии
|
≤ 10 мА
|
≤ 5 мА
|
|
Скорость нарастания тока (di/dt)
|
50 А/мкс
|
-
|
|
Диапазон напряжения питания нагрузки
|
24…440 VAC
|
12…200 VDC
|
|
Частота источника питания нагрузки
|
50 Гц
|
-
|
|
Максимальное пиковое напряжение
|
900 VAC
|
400 VDC
|
|
Электрическая прочность изоляции
|
2500 VAC (1 минута)
|
2500 VAC (1 минута)
|
|
Сопротивление изоляции
|
500 МОм (при 500 VDC)
|
500 МОм (при 500 VDC)
|
Общие технические характеристики твердотельных реле KIPPRIBOR серии RSN
|
Параметр
|
Значение
|
|
Температура эксплуатации
|
-30…+70°С
|
|
Охлаждение
|
Естественное без установки на радиатор
|
|
Материал корпуса
|
Металл
|
|
Индикация наличия управляющего сигнала
|
Есть
|
|
Тип монтажа
|
Монтаж в розетку типа PYF-044
|
|
Масса
|
≤ 44 г
|
Модификации твердотельных реле KIPPRIBOR серии RSN
|
Модификация
|
Краткое описание
|
Позиция |
|
RSN-0144.ZD3
|
Напряжение питания нагрузки 24…440VAC; максимальный коммутируемый ток 1 А
|
заказная |
|
RSN-0244.ZD3
|
Напряжение питания нагрузки 24…440VAC; максимальный коммутируемый ток 2 А
|
заказная |
|
RSN-0344.ZD3
|
Напряжение питания нагрузки 24…440VAC; максимальный коммутируемый ток 3 А
|
складская |
|
RSN-0444.ZD3
|
Напряжение питания нагрузки 24…440VAC; максимальный коммутируемый ток 4 А
|
заказная |
|
RSN-0544.ZD3
|
Напряжение питания нагрузки 24…440VAC; максимальный коммутируемый ток 5 А
|
складская |
|
RSN-0120.DD3
|
Напряжение питания нагрузки 12…200VDC; максимальный коммутируемый ток 1 А
|
заказная |
|
RSN-0220.DD3
|
Напряжение питания нагрузки 12…200VDC; максимальный коммутируемый ток 2 А
|
заказная |
|
RSN-0320.DD3
|
Напряжение питания нагрузки 12…200VDC; максимальный коммутируемый ток 3 А
|
заказная |
|
RSN-0420.DD3
|
Напряжение питания нагрузки 12…200VDC; максимальный коммутируемый ток 4 А
|
заказная |
|
RSN-0520.DD3
|
Напряжение питания нагрузки 12…200VDC; максимальный коммутируемый ток 5 А
|
заказная |
Габаритные и установочные размеры твердотельных реле KIPPRIBOR серии RSN
Схема подключения твердотельных реле KIPPRIBOR серии RSN
Схема коммутации твердотельных реле KIPPRIBOR серии RSN

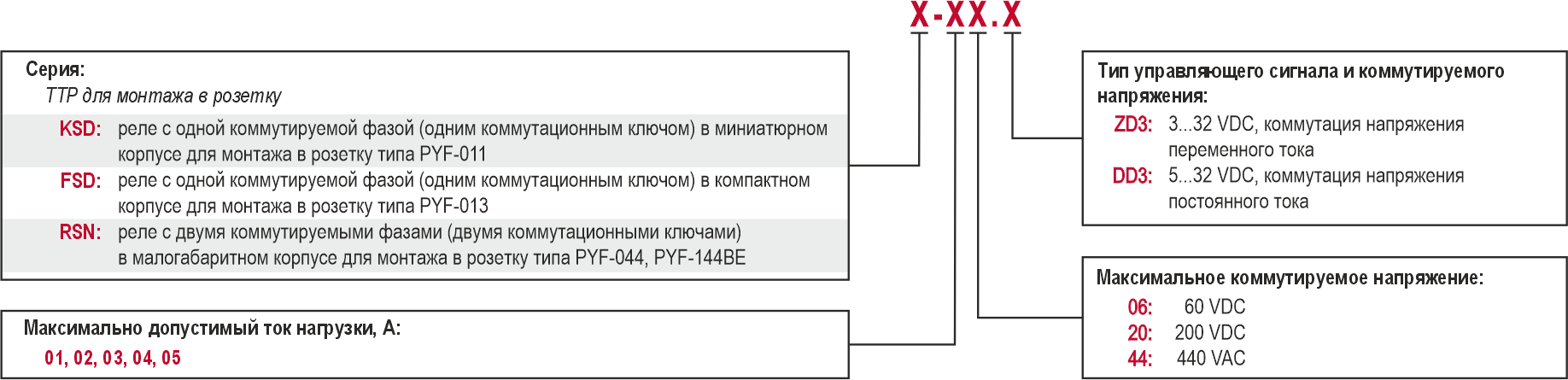

Структура условного обозначения твердотельных реле KIPPRIBOR серии RSN
Например, RSN-0544.ZD3. Вы заказали компактное твердотельное реле с коммутацией нагрузки серии RSN для монтажа в розетку, максимальный ток нагрузки 5 А, напряжение питания нагрузки 24…440 В переменного тока, управляющий сигнал — дискретный 3…32 В постоянного тока.
