Разрезные спиральные муфты KIPPRIBOR серии SRC предназначены для установки в приводной технике в качестве соединительного звена между двигателем и нагрузкой. Конструктивно изготовлены из цельной алюминиевой заготовки, в которой выполнены пропилы. Используются при конструировании шаговых приводов.
Основные особенности:
- Изготовлены из легкого алюминиевого сплава. Это минимизирует составляющую момента инерции, вносимую муфтой.
- Компенсируют несоосность валов двигателя и нагрузки.
- Беззазорная конструкция не вносит погрешность в позиционирование шагового привода.
- Высокая жесткость на скручивание позволяет передавать высокий крутящий момент.
- Широкий спектр комбинаций посадочных диаметров.
Модификации и технические характеристики разрезных спиральных муфт KIPPRIBOR серии SRC:
|
Модель
|
Наружный диаметр, мм
|
Номинальный передаваемый момент, Н•м
|
Максимальная скорость, об/мин
|
Диаметр d1,
мм
|
Диаметр d2,
мм
|
Тип соединения с валом
|
Масса, г
|
| SRC-0505C.19A |
19 |
0,5 |
8000 |
5 |
5 |
Clamp |
14 |
| SRC-0506C.19A |
19 |
0,5 |
8000 |
5 |
6 |
Clamp |
14 |
| SRC-0506C.25A |
25 |
1,2 |
6000 |
5 |
6 |
Clamp |
34 |
| SRC-0606C.25A |
25 |
1,2 |
6000 |
6 |
6 |
Clamp |
34 |
| SRC-0508C.25A |
25 |
1,2 |
6000 |
5 |
8 |
Clamp |
34 |
| SRC-0608C.25A |
25 |
1,2 |
6000 |
6 |
8 |
Clamp |
34 |
| SRC-0808C.25A |
25 |
1,2 |
6000 |
8 |
8 |
Clamp |
34 |
| SRC-0510C.25A |
25 |
1,2 |
6000 |
5 |
10 |
Clamp |
34 |
| SRC-0610C.25A |
25 |
1,2 |
6000 |
6 |
10 |
Clamp |
34 |
| SRC-0810C.25A |
25 |
1,2 |
6000 |
8 |
10 |
Clamp |
34 |
| SRC-1010C.25A |
25 |
1,2 |
6000 |
10 |
10 |
Clamp |
34 |
| SRC-0612C.25A |
25 |
1,2 |
6000 |
6 |
12 |
Clamp |
34 |
| SRC-0612C.28A |
28,5 |
1,6 |
5000 |
6 |
12 |
Clamp |
55 |
| SRC-0812C.28A |
28,5 |
1,6 |
5000 |
8 |
12 |
Clamp |
55 |
| SRC-1012C.28A |
28,5 |
1,6 |
5000 |
10 |
12 |
Clamp |
55 |
| SRC-1212C.28A |
28,5 |
1,6 |
5000 |
12 |
12 |
Clamp |
55 |
| SRC-0814C.38A |
38 |
4,2 |
4500 |
8 |
14 |
Clamp |
115 |
| SRC-1214C.38A |
38 |
4,2 |
4500 |
12 |
14 |
Clamp |
115 |
| SRC-1414C.38A |
38 |
4,2 |
4500 |
14 |
14 |
Clamp |
115 |
| SRC-1219C.50A |
50 |
9 |
4500 |
12 |
19 |
Clamp |
245 |
| SRC-1419C.50A |
50 |
9 |
4500 |
14 |
19 |
Clamp |
245 |
| SRC-1919C.50A |
50 |
9 |
4500 |
19 |
19 |
Clamp |
245 |
Габаритные и установочные размеры разрезных спиральных муфт KIPPRIBOR серии SRC:
SRC-□□□□C.19A
SRC-□□□□C.25A

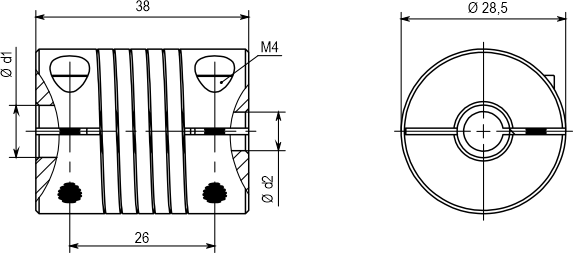

SRC-□□□□C.28A

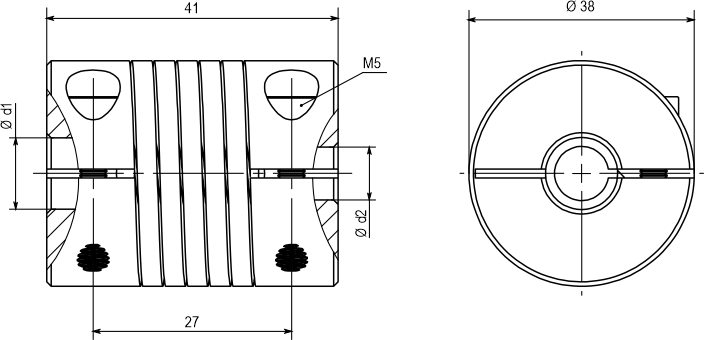

SRC-□□□□C.38A

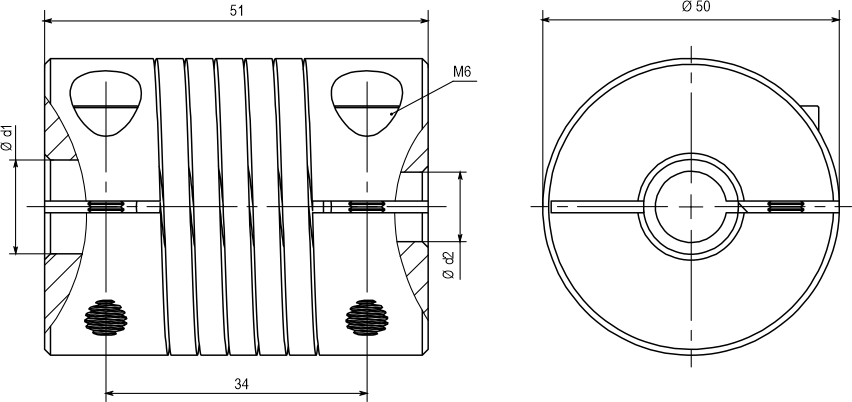

SRC-□□□□C.50A

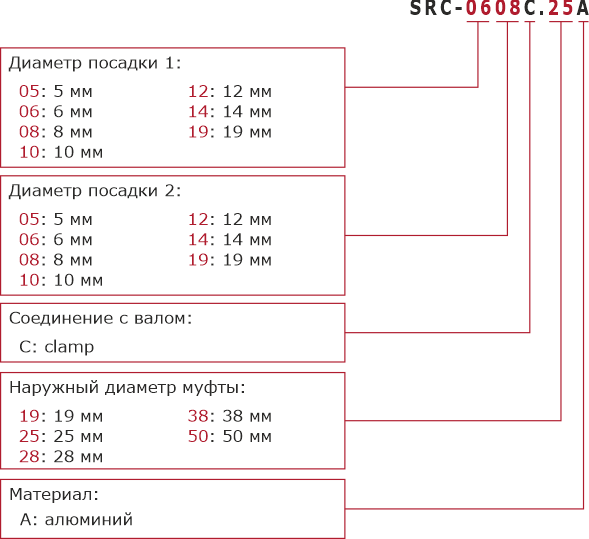

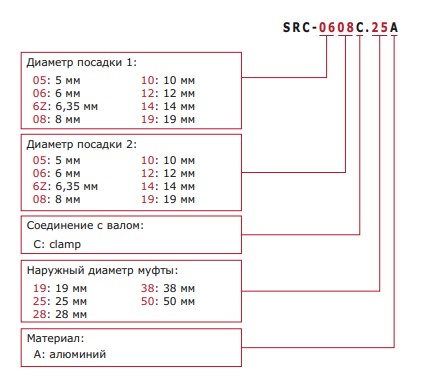

Структура условного обозначения при заказе разрезных спиральных муфт KIPPRIBOR серии SRC:
Например: SRC-0608C.25A
Вы заказали: разрезную спиральную муфту KIPPRIBOR серии SRC с посадочными диаметрами 6 мм и 8 мм, кламповым соединением с валом, с наружным диаметром 25 мм, изготовленную из алюминия.
