Кулачковые муфты серии JRC выполняют функцию соединения вала шагового двигателя и нагрузки. Применяются в шаговых приводах. Муфты выполнены из алюминия. Состоят из двух алюминиевых полумуфт, между которыми установлена вставка из полиуретана.
Основные особенности:
- Изготовлены из легкого алюминиевого сплава.
- Полиуретановая вставка способствует существенному снижению вибрации.
- Беззазорная конструкция не вносит погрешность в позиционирование шагового привода.
- Способны передавать высокий крутящий момент.
- Модификации с различным сочетанием посадочных диаметров от 4 до 22 мм.
Модификации и технические характеристики кулачковых муфт KIPPRIBOR серии JRC:
|
Модель
|
Наружный диаметр, мм
|
Номинальный передаваемый момент, Н•м
|
Диаметр d1, мм
|
Диаметр d2, мм
|
Тип соединения с валом
|
Масса, г
|
| JRC-0404S.HT.LH07A |
14 |
1,5 |
4 |
4 |
Установочные винты |
7 |
| JRC-0405S.HT.LH07A |
14 |
1,5 |
4 |
5 |
Установочные винты |
7 |
| JRC-0505S.HT.LH07A |
14 |
1,5 |
5 |
5 |
Установочные винты |
7 |
| JRC-0406S.HT.LH07A |
14 |
1,5 |
4 |
6 |
Установочные винты |
7 |
| JRC-0506S.HT.LH07A |
14 |
1,5 |
5 |
6 |
Установочные винты |
7 |
| JRC-0606S.HT.LH07A |
14 |
1,5 |
6 |
6 |
Установочные винты |
7 |
| JRC-0508S.HT.LH09A |
20 |
2,2 |
5 |
8 |
Установочные винты |
20 |
| JRC-0608S.HT.LH09A |
20 |
2,2 |
6 |
8 |
Установочные винты |
20 |
| JRC-0808S.HT.LH09A |
20 |
2,2 |
8 |
8 |
Установочные винты |
20 |
| JRC-0612S.HT.LH12A |
25 |
3,5 |
6 |
12 |
Установочные винты |
36 |
| JRC-0812S.HT.LH12A |
25 |
3,5 |
8 |
12 |
Установочные винты |
36 |
| JRC-1012S.HT.LH12A |
25 |
3,5 |
10 |
12 |
Установочные винты |
36 |
| JRC-1212S.HT.LH12A |
25 |
3,5 |
12 |
12 |
Установочные винты |
36 |
| JRC-0614C.HT.LH14A |
30 |
12 |
6 |
14 |
Clamp |
49 |
| JRC-0814C.HT.LH14A |
30 |
12 |
8 |
14 |
Clamp |
49 |
| JRC-1014C.HT.LH14A |
30 |
12 |
10 |
14 |
Clamp |
49 |
| JRC-1214C.HT.LH14A |
30 |
12 |
12 |
14 |
Clamp |
49 |
| JRC-1414C.HT.LH14A |
30 |
12 |
14 |
14 |
Clamp |
49 |
| JRC-0819C.HT.LH19A |
40 |
17 |
8 |
19 |
Clamp |
170 |
| JRC-1019C.HT.LH19A |
40 |
17 |
10 |
19 |
Clamp |
170 |
| JRC-1219C.HT.LH19A |
40 |
17 |
12 |
19 |
Clamp |
170 |
| JRC-1419C.HT.LH19A |
40 |
17 |
14 |
19 |
Clamp |
170 |
| JRC-1919C.HT.LH19A |
40 |
17 |
19 |
19 |
Clamp |
170 |
| JRC-0822C.HT.LH19A |
40 |
17 |
8 |
22 |
Clamp |
170 |
| JRC-1022C.HT.LH19A |
40 |
17 |
10 |
22 |
Clamp |
170 |
| JRC-1222C.HT.LH19A |
40 |
17 |
12 |
22 |
Clamp |
170 |
| JRC-1422C.HT.LH19A |
40 |
17 |
14 |
22 |
Clamp |
170 |
| JRC-1922C.HT.LH19A |
40 |
17 |
19 |
22 |
Clamp |
170 |
| JRC-2222C.HT.LH19A |
40 |
17 |
22 |
22 |
Clamp |
170 |

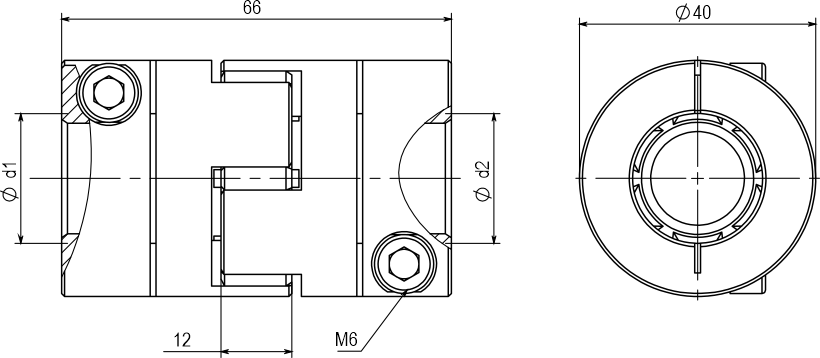

Габаритные и установочные размеры кулачковых муфт KIPPRIBOR серии JRC:
JRC-□□□□S.HT.LH07A
JRC-□□□□S.HT.LH09A
JRC-□□□□S.HT.LH12A
JRC-□□□□C.HT.LH14A
JRC-□□□□C.HT.LH19A

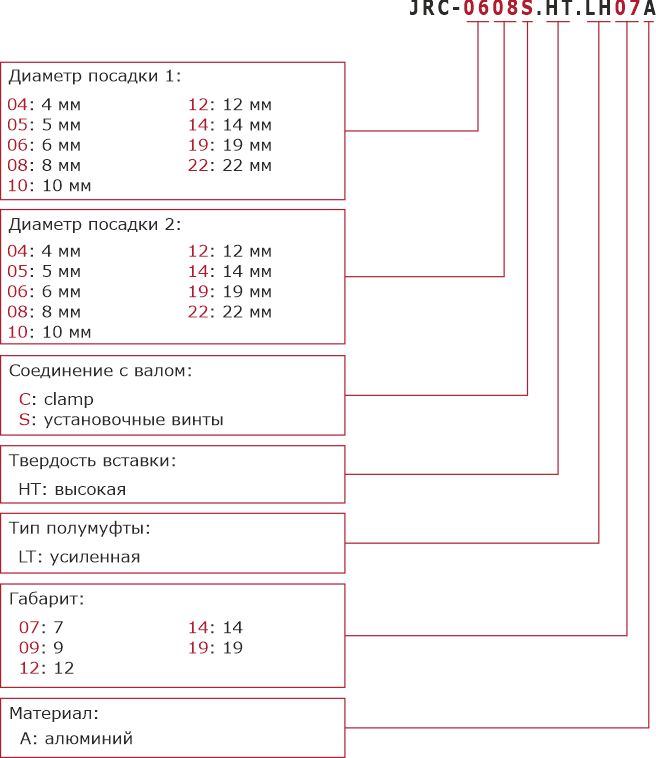

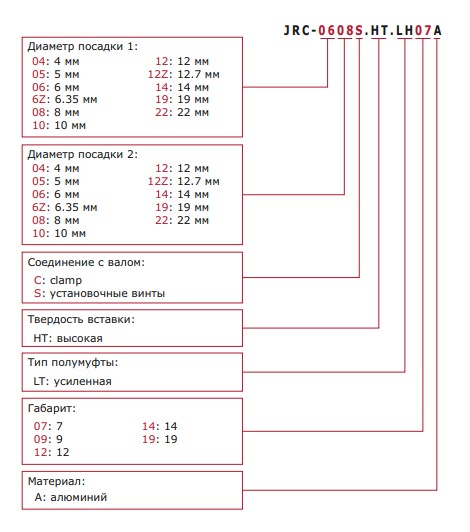

Структура условного обозначения при заказе кулачковых муфт KIPPRIBOR серии JRC:
Например: JRC-0608S.HT.LH07A
Вы заказали: кулачковую муфту KIPPRIBOR серии JRC, габарит 7, с посадочными диаметрами 6 мм и 8 мм, крепление на валу с помощью установочных винтов, полиупетановая вставка высокой жесткости, усиленными полумуфтами, изготовленную из алюминия.
