| ТТР HD-xx44.LA, HD-xx44.VA, HD-xx22.10U относятся к категории регуляторов напряжения. Изготовлены в стандартном корпусе нового образца. Предназначены для непрерывного регулирования напряжения нагрузки в цепях переменного тока до 80 А. Применяются для простого регулирования напряжения нагрузки резистивного типа в диапазоне от 10 В до номинального напряжения питания. Регулирование осуществляется пропорционально величине управляющего сигнала. В числе типовых примеров применения регуляторов можно привести следующие: регулирование мощности нагревательных элементов, регулирование напряжения питания ламп накаливания для изменения уровня освещенности. |
Особенности коммутации нагрузки для твердотельных реле серии HD-xx44.LA, HD-xx44.VA, HD-xx22.10U
Максимальный коммутируемый ток:
- Серии HD-xx44.VA, HD-xx22.10U до 40 А.
- Серия HD-xx44.LA до 80 А.
Рекомендуемый ток резистивной нагрузки:
- Серии HD-xx44.VA , HD-xx22.10U до 30 А.
- Серия HD-xx44.LA до 60 А.
Управляющий сигнал:
- Серия HD-xx44.VA - потенциометр 470/560 кОм при Uном 220 VAC/380 VAC.
- Серия HD-xx22.10U - унифицированный сигнал напряжения 0…10 В.
- Серия HD-xx44.LA - унифицированный токовый сигнал 4…20 мА.
Диапазон регулирования напряжения питания нагрузки:
- Серия HD-xx44.VA – 10…440 VAC.
- Серия HD-xx22.10U - 10…220 VAC.
- Серия HD-xx44.LA - 10…440 VAC.
ВНИМАНИЕ! При работе реле в режимах, сопровождающихся нагревом основания свыше 40°С необходимо применение радиаторов охлаждения...>>
Конструктивные особенности твердотельных реле серий HD-xx44.LA, HD-xx44.VA, HD-xx22.10U
- Обновленный дизайн корпуса ТТР с устойчивой к истиранию маркировкой.
- Удобная крышка контактов защищает от случайного прикосновения к токоведущим частям реле.
- Современная элементная база и высококачественные силовые ключи обеспечивают надежную и безотказную работу устройства.
- Гальваническая развязка обеспечивает отсутствие электрических связей между входной и выходной цепью ТТР (кроме ТТР HD-xx44.VA).
- Применение в качестве материала основания медного сплава позволяет повысить эффективность отвода тепла от силового ключа ТТР.
- Реле и крышка выполнены в корпусе из материала, обладающего высокой прочностью и устойчивостью к деформациям. Повышенная теплостойкость материалов корпуса, а также заполнение компаундом внутренних элементов ТТР обеспечивают целостность устройства при возникновении аварийных ситуаций.
ВНИМАНИЕ! Серия ТТР HD-xx44.VA не имеет гальванической развязки между управляющей и выходной цепями.
Технические характеристики реле серий HD-xx44.LA, HD-xx44.VA, HD-xx22.10U
Характеристики входных цепей ТТР серий HD-xx44.LA, HD-xx44.VA, HD-xx22.10U
|
Параметр
|
Значение
|
|
Модель ТТР
|
HD-хх44.VA
|
HD-хх22.10U
|
HD-хх44.LA |
|
Тип управляющего сигнала
|
Переменный резистор1: 470 кОм при номинальном Uпит=220 В, 560 кОм при номинальном Uпит=380 В
|
Унифицированный сигнал напряжения 0…10 В2
|
Унифицированный сигнал тока 4…20 мА |
|
Входное сопротивление
|
—
|
≥ 4 кОм
|
≤ 0,4 кОм |
|
Гальваническая развязка с выходной цепью
|
Нет
|
Есть
|
1-рекомендуемая марка резистора СП4-2Ма (мощность не менее 0,5 Вт). 2- рабочий диапазон управляющего сигнала составляет 2...10 В. При отсутствии / обрыве управляющего сигнала или при его значении ≤ 2 VDC в цепи нагрузки будет присутствовать минимальный уровень напряжения ≤ 10 VAC.
Характеристики выходной цепи ТТР серии HD-xx44.VA
| Параметр |
Значение |
| Номинальный ток ТТР |
10 A |
25 A |
40 A |
| Тип выходных силовых элементов |
TRIAC |
| Тип коммутируемой сети |
Однофазная |
| Вид коммутируемого тока |
Переменный |
| Вид коммутации: |
Фазовое управление симистором |
| Минимальный коммутируемый ток |
0,1 А |
| Максимальный коммутируемый ток |
10 A |
25 A |
40 A |
| Ток утечки при обрыве, отсутствии или максимальном значении управляющего сигнала |
Зависит от сопротивления нагрузки |
| Скорость нарастания тока (di/dt) |
50 А/мкс |
| Максимальный импульс тока во включенном состоянии (≤ 10мс) |
120 А |
300 А |
410 А |
| Диапазон регулирования напряжения |
10... 440 VAC |
| Номинальное напряжение питания нагрузки |
220/380 VAC |
| Допустимое отклонение выходного напряжения |
±5 VAC |
| Падение напряжения на силовых клеммах реле |
≤3 VAC |
| Частота источника питания нагрузки |
50 Гц |
| Максимальное пиковое напряжение |
900 VAC (9 класс) |
| Тепловое сопротивление переход – основание (Rthjc) |
2,21 °С/ Вт |
1,25 °С/ Вт |
1,13 °С/ Вт |
| Максимальная температура p-n перехода (Tjmax) |
125°С |
| Мощность рассеивания (Dissipation) |
1,18 Вт/А |
1,15 Вт/А |
1,13 Вт/А |
| Скорость нарастания напряжения в закрытом состоянии (dV/dt) |
500 В/мкс |
| I2t (< 10 мс) |
128 А2с |
450 А2с |
840 А2с |
| Состояние реле при обрыве либо отсутствии входного сигнала |
Включено с минимальным выходным напряжением |
| Электрическая прочность изоляции (корпус / вх. цепь) |
2500 V в течение 1 минуты |
| Электрическая прочность изоляции (корпус / вых. цепь) |
2500 V в течение 1 минуты |
| Сопротивление изоляции |
500 МОм (при 500 VDC) |
Характеристики выходной цепи ТТР серии HD-xx22.10U
| Параметр |
Значение |
| Номинальный ток ТТР |
10 A |
25 A |
40 A |
| Тип выходных силовых элементов |
TRIAC |
| Тип коммутируемой сети |
Однофазная |
| Вид коммутируемого тока |
Переменный |
| Вид коммутации: |
Фазовое управление симистором |
| Минимальный коммутируемый ток |
0,1 А |
| Максимальный коммутируемый ток |
10 A |
25 A |
40 A |
| Ток утечки при обрыве, отсутствии или минимальном значении управляющего сигнала |
Зависит от сопротивления нагрузки |
| Скорость нарастания тока (di/dt) |
50 А/мкс |
| Максимальный импульс тока во включенном состоянии (≤ 10мс) |
120 А |
300 А |
410 А |
| Диапазон регулирования напряжения |
10...220 VAC |
| Номинальное напряжение питания нагрузки |
220VAC |
| Допустимое отклонение выходного напряжения |
±15 VAC |
| Падение напряжения на силовых клеммах реле |
≤3 VAC |
| Частота источника питания нагрузки |
50 Гц |
| Максимальное пиковое напряжение |
600 VAC (6 класс) |
| Тепловое сопротивление переход – основание (Rthjc) |
2,21 °С/ Вт |
1,25 °С/ Вт |
1,13 °С/ Вт |
| Максимальная температура p-n перехода (Tjmax) |
125°С |
| Мощность рассеивания (Dissipation) |
1,17 Вт/А |
1,15 Вт/А |
1,12 Вт/А |
| Скорость нарастания напряжения в закрытом состоянии (dV/dt) |
500 В/мкс |
| I2t (< 10 мс) |
128 А2с |
450 А2с |
840 А2с |
| Состояние реле при обрыве либо отсутствии входного сигнала |
При включении допускается импульс номинального напряжения, далее включено с минимальным напряжением питания |
| Электрическая прочность изоляции (цепь упр. / вых. цепь) |
2500 V в течение 1 минуты |
| Электрическая прочность изоляции (корпус / вх. цепь) |
2500 V в течение 1 минуты |
| Электрическая прочность изоляции (корпус / вых. цепь) |
2500 V в течение 1 минуты |
| Сопротивление изоляции |
500 МОм (при 500 VDC) |
Характеристики выходной цепи ТТР серии HD-xx44.LA
| Параметр |
Значение |
| Номинальный ток ТТР |
10 A |
25 A |
40 A |
60 A |
80 A |
| Тип выходных силовых элементов |
TRIAC |
| Тип коммутируемой сети |
Однофазная |
| Вид коммутируемого тока |
Переменный |
| Вид коммутации: |
Фазовое управление симистором |
| Минимальный коммутируемый ток |
0,1 А |
| Максимальный коммутируемый ток |
10 A |
25 A |
40 A |
60 A |
80 A |
| Ток утечки при обрыве, отсутствии или минимальном значении управляющего сигнала |
Зависит от сопротивления нагрузки |
| Скорость нарастания тока (di/dt) |
50 А/мкс |
| Максимальный импульс тока во включенном состоянии (≤ 10мс) |
120 А |
300 А |
410 А |
780 А |
1000 А |
| Диапазон регулирования напряжения |
10...440 VAC |
| Номинальное напряжение питания нагрузки |
220/380VAC |
| Допустимое отклонение выходного напряжения |
±10 VAC |
| Падение напряжения на силовых клеммах реле |
≤3 VAC |
| Частота источника питания нагрузки |
50 Гц |
| Максимальное пиковое напряжение |
900 VAC (9 класс) |
| Тепловое сопротивление переход – основание (Rthjc) |
2,21 °С/ Вт |
1,25 °С/ Вт |
1,13 °С/ Вт |
0,67 °С/ Вт |
0,52 °С/ Вт |
| Максимальная температура p-n перехода (Tjmax) |
125°С |
| Мощность рассеивания (Dissipation) |
1,18 Вт/А |
1,14 Вт/А |
1,12 Вт/А |
1,06 Вт/А |
1,02 Вт/А |
| Скорость нарастания напряжения в закрытом состоянии (dV/dt) |
500 В/мкс |
| I2t (< 10 мс) |
128 А2с |
450 А2с |
840 А2с |
1800 А2с |
3200 А2с |
| Состояние реле при обрыве либо отсутствии входного сигнала |
При включении допускается импульс номинального напряжения, далее включено с минимальным напряжением питания |
| Электрическая прочность изоляции (цепь упр. / вых. цепь) |
2500 V в течение 1 минуты |
| Электрическая прочность изоляции (корпус / вх. цепь) |
2500 V в течение 1 минуты |
| Электрическая прочность изоляции (корпус / вых. цепь) |
2500 V в течение 1 минуты |
| Сопротивление изоляции |
500 МОм (при 500 VDC) |
Общие технические характеристики ТТР серий HD-xx44.LA , HD-xx44.VA , HD-xx22.10U
| Параметр |
Значение |
| Температура окружающей среды |
-30…+70 °С |
| Охлаждение |
Воздушное |
| Материал основания |
Медь никелированная Алюминий (для серии HD-хх22.10U [M02]) |
| Индикация наличия управляющего сигнала |
Светодиодная |
| Тип монтажа |
Крепление винтами на поверхность |
| Масса |
≤ 150 г ≤ 135 г (для серии HD-хх22.10U [M02]) |
Модификации и номинальные токи ТТР серий HD-xx44.LA, HD-xx44.VA, HD-xx22.10U
| Модификация ТТР |
Номинальный ток нагрузки |
| Серия HD-хх44.VA [M02] |
| HD-1044.VA [M02] |
10 A |
| HD-2544.VA [M02] |
25 A |
| HD-4044.VA [M02] |
40 A |
| Серия HD-хх22.10U [M02] |
| HD-1022.10U [M02] |
10 A |
| HD-2522.10U [M02] |
25 A |
| HD-4022.10U [M02] |
40 A |
| Серия HD-хх44.LA [M02] |
| HD-1044.LA [M02] |
10 A |
| HD-2544.LA [M02] |
25 A |
| HD-4044.LA [M02] |
40 A |
| HD-6044.LA [M02] |
60 A |
| HD-8044.LA [M02] |
80 A |

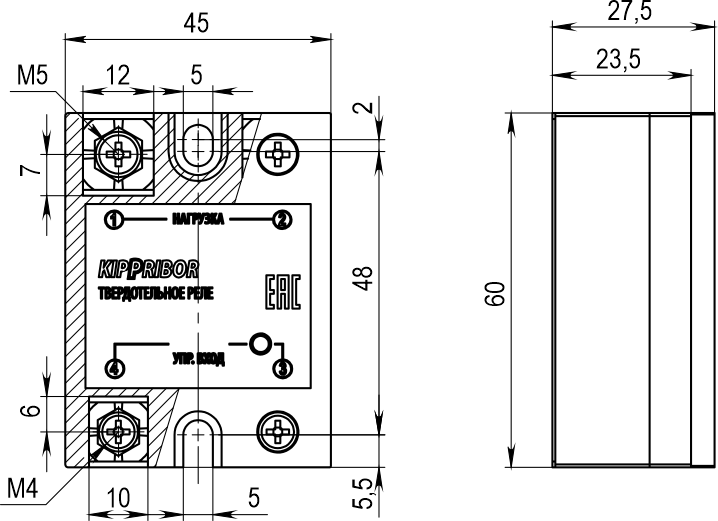

Габаритные и установочные размеры ТТР серий HD-xx44.LA, HD-xx44.VA, HD-xx22.10U
Реле серии HD-xx44.LA, HD-xx44.VA, HD-xx22.10U
| Размер резьбы |
Момент затяжки, Н*м |
|
M4
|
1.2
|
| M5 |
2 |
Схемы подключения ТТР серий HD-xx44.LA , HD-xx44.VA, HD-xx22.10U
Реле серии HD-xx44.VA
Реле серии HD-xx22.10U
Реле серии HD-xx44.LA

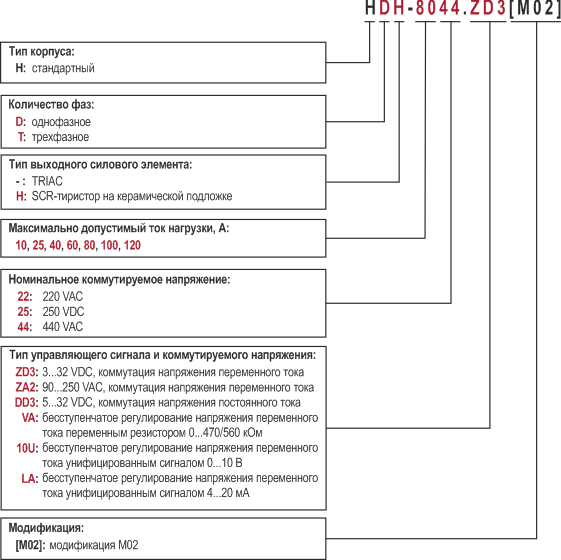

Обозначение при заказе ТТР серий HD-xx44.LA , HD-xx44.VA, HD-xx22.10U
Например: HD-4022.10U [M02]
Вы заказали: твердотельное реле (регулятор напряжения) в стандартном корпусе, однофазное, тип выходного ключа – TRIAC, максимальный ток нагрузки 40 А, диапазон регулирования напряжения 10…220 VAC, управляющий сигнал – унифицированный сигнал напряжения 0…10 В, модификация [M02].
