Индуктивные бесконтактные датчики (выключатели) KIPPRIBOR LA

Индуктивный бесконтактный выключатель KIPPRIBOR серии LA — это датчик цилиндрической формы, реагирующий на появление металлического предмета в зоне его действия.

Индуктивные датчики KIPPRIBOR LA повышают ресурс работы механизмов и надежность оборудования в целом. Благодаря отсутствию подвижных частей в выключателях и их возможности реагировать на цель на расстоянии, повышается отказоустойчивость.

Советуем применять индуктивные датчики KIPPRIBOR серии LA:

Вместо механических концевых выключателей;
Для контроля положения металлических частей механизмов;
Для контроля перемещения металлических объектов;
В качестве первичных датчиков скорости, совместно с тахометрами и счетчиками импульсов;
В качестве датчика целостности;
Для контроля наличия металлических объектов.

Зона действия индуктивных датчиков KIPPRIBOR серии LA располагается со стороны торцевой части корпуса. В зависимости от модификации датчика зона действия составляет 2, 4, 8 мм. Индуктивные датчики KIPPRIBOR реагируют на различные металлы — сталь, нержавеющую сталь, чугун, медь, алюминий, латунь. Расстояние срабатывания зависит от металла, из которого изготовлен объект обнаружения.

Функциональная схема работы индуктивного бесконтактного датчика KIPPRIBOR LA

Основные преимущества индуктивных датчиков KIPPRIBOR:

Высокая надежность и продолжительный срок эксплуатации с сохранением рабочих характеристик;
Светодиодная индикация состояния датчика;
Крепежный набор в комплекте;
Высокая частота переключения;
Низкая потребляемая мощность;
Бесконтактный контроль объекта.

Бесплатную консультацию по подбору датчика можно получить в online-чате сайта или по номеру телефона 8−800−700−43−53 (рабочие часы офиса: с 05:00 до 14:00 мск)

Цена индуктивных датчиков KIPPRIBOR есть прайс-листе.

Заявку с реквизитами можно прислать на почту sales@kippribor.ru, менеджеры выставят вам счет на оплату.

Общие технические характеристики цилиндрических индуктивных бесконтактных датчиков (выключателей) KIPPRIBOR серии LA

Параметр	Значение параметра
	М12
	DC	AC
Напряжение питания	10…30 VDC; 10…60 VDC;	20…250 VAC
Номинальный ток нагрузки	≤ 200 мА	≤ 400 мА
Минимальный ток нагрузки	-	≥ 5 мА
Ток утечки	≤ 0,01 мА	≤ 1,8 мА
Падение напряжения	≤ 1,5 В	≤ 8 В
Защита от перегрузки	да	нет
Точка срабатывания защиты	220 мА	-
Защита от переполюсовки	да	-
Защита от короткого замыкания	да	-
Гистерезис переключения	≤ 15% Sr⁽¹⁾
Точность повторения	≤ 1% Sr⁽¹⁾
Индикация срабатывания	Светодиод
Материал корпуса	Никелированная латунь
Материал активной части	Ударопрочный конструкционный пластик
Температура эксплуатации	-25…+70 °C
Температурная погрешность	≤ 10% Sr⁽¹⁾
Степень защиты	IP 67
Электрическое подключение	Кабельный вывод, длина 2 м

(1) — Реальное расстояние срабатывания конкретного бесконтактного выключателя, измеренное при номинальном напряжении питания, определенных температуре и условиях монтажа.

Модификации индуктивных бесконтактных датчиков LA12 с кабельным выводом

Габаритный чертеж	Напряжение питания	Схема подключения	Коммутационная функция	Номинальное расстояние срабатывания (Sn)	Максимальная частота срабатывания	Модификация
Утапливаемое исполнение
	10…30 VDC	NPN трехпроводная	NO	2 мм	2 кГц	LA12−50.2N1.U1.K
			NC			LA12−50.2N2.U1.K
		NPN четырехпроводная	NO+NC			LA12−50.2N4.U1.K
		PNP трехпроводная	NO			LA12−50.2P1.U1.K
			NC			LA12−50.2P2.U1.K
		PNP четырехпроводная	NO+NC			LA12−50.2P4.U1.K
	10…60 VDC	двухпроводная	NO			LA12−50.2D1.U4.K
			NC			LA12−50.2D2.U4.K
	20…250 VAC	трехпроводная	NO		25 Гц	LA12−60.2A1.U7.K
			NC			LA12−60.2A2.U7.K
	10…30 VDC	NPN трехпроводная	NO	4 мм	1 кГц	LA12−50.4N1.U1.K
			NC			LA12−50.4N2.U1.K
		NPN четырехпроводная	NO+NC			LA12−50.4N4.U1.K
		PNP трехпроводная	NO			LA12−50.4P1.U1.K
			NC			LA12−50.4P2.U1.K
		PNP четырехпроводная	NO+NC			LA12−50.4P4.U1.K
	10…60 VDC	двухпроводная	NO			LA12−50.4D1.U4.K
			NC			LA12−50.4D2.U4.K
	20…250 VAC	трехпроводная	NO		25 Гц	LA12−60.4A1.U7.K
			NC			LA12−60.4A2.U7.K
Неутапливаемое исполнение
	10…30 VDC	NPN трехпроводная	NO	4 мм	1 кГц	LA12M-50.4N1.U1.K
			NC			LA12M-50.4N2.U1.K
		NPN четырехпроводная	NO+NC			LA12M-50.4N4.U1.K
		PNP трехпроводная	NO			LA12M-50.4P1.U1.K
			NC			LA12M-50.4P2.U1.K
		PNP четырехпроводная	NO+NC			LA12M-50.4P4.U1.K
	10…60 VDC	двухпроводная	NO			LA12M-50.4D1.U4.K
			NC			LA12M-50.4D2.U4.K
	20…250 VAC	трехпроводная	NO		25 Гц	LA12M-60.4A1.U7.K
			NC			LA12M-60.4A2.U7.K
	10…30 VDC	NPN трехпроводная	NO	8 мм	500 Гц	LA12M-50.8N1.U1.K
			NC			LA12M-50.8N2.U1.K
		NPN четырехпроводная	NO+NC			LA12M-50.8N4.U1.K
		PNP трехпроводная	NO			LA12M-50.8P1.U1.K
			NC			LA12M-50.8P2.U1.K
		PNP четырехпроводная	NO+NC			LA12M-50.8P4.U1.K
		двухпроводная	NO			LA12M-50.8D1.U4.K
			NC			LA12M-50.8D2.U4.K
	20…250 VAC	трехпроводная	NO		25 Гц	LA12M-60.8A1.U7.K
			NC			LA12M-60.8A2.U7.K

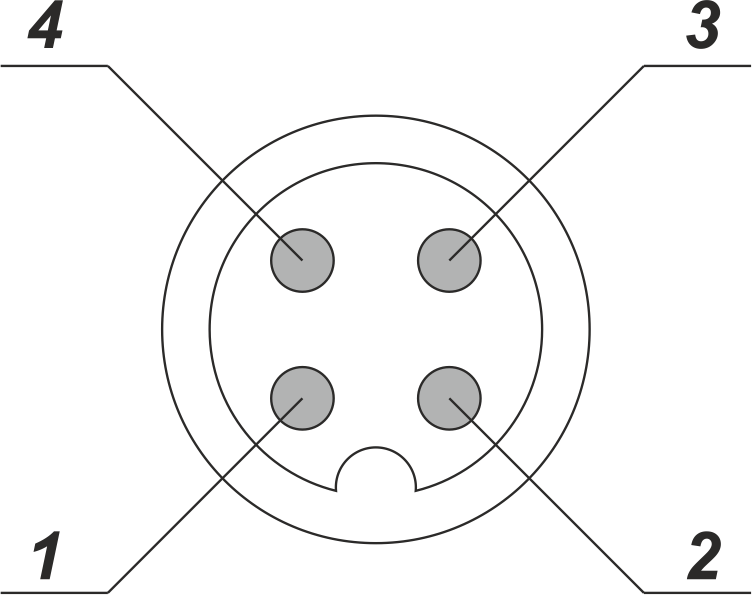

Модификации индуктивных бесконтактных датчиков LA12 с разъемом М12

Габаритный чертеж	Напряжение питания	Схема подключения	Коммутационная функция	Номинальное расстояние срабатывания (Sn)	Максимальная частота срабатывания	Модификация
Утапливаемое исполнение
	10…30 VDC	NPN трехпроводная	NO	2 мм	2 кГц	LA12−68.2N1.U1.E
		NPN трехпроводная	NC			LA12−68.2N2.U1.E
		NPN четырехпроводная	NO+NC			LA12−68.2N4.U1.E
		PNP трехпроводная	NO			LA12−68.2P1.U1.E
		PNP трехпроводная	NC			LA12−68.2P2.U1.E
		PNP четырехпроводная	NO+NC			LA12−68.2P4.U1.E
	10…60 VDC	двухпроводная	NO			LA12−68.2D1.U4.E
	10…60 VDC	двухпроводная	NC			LA12−68.2D2.U4.E
	10…30 VDC	NPN трехпроводная	NO	4 мм	1 кГц	LA12−68.4N1.U1.E
		NPN трехпроводная	NC			LA12−68.4N2.U1.E
		NPN четырехпроводная	NO+NC			LA12−68.4N4.U1.E
		PNP трехпроводная	NO			LA12−68.4P1.U1.E
		PNP трехпроводная	NC			LA12−68.4P2.U1.E
		PNP четырехпроводная	NO+NC			LA12−68.4P4.U1.E
	10…60 VDC	двухпроводная	NO			LA12−68.4D1.U4.E
	10…60 VDC	двухпроводная	NC			LA12−68.4D2.U4.E
Неутапливаемое исполнение
	10…30 VDC	NPN трехпроводная	NO	4 мм	1 кГц	LA12М-68.4N1.U1.E
		NPN трехпроводная	NC			LA12М-68.4N2.U1.E
		NPN четырехпроводная	NO+NC			LA12M-68.4N4.U1.E
		PNP трехпроводная	NO			LA12М-68.4P1.U1.E
		PNP трехпроводная	NC			LA12М-68.4P2.U1.E
		PNP четырехпроводная	NO+NC			LA12М-68.4P4.U1.E
	10…60 VDC	двухпроводная	NO			LA12М-68.4D1.U4.E
	10…60 VDC	двухпроводная	NC			LA12М-68.4D2.U4.E
	10…30 VDC	NPN трехпроводная	NO	8 мм	500 Гц	LA12M-68.8N1.U1.E
		NPN трехпроводная	NC			LA12M-68.8N2.U1.E
		NPN четырехпроводная	NO+NC			LA12M-68.8N4.U1.E
		PNP трехпроводная	NO			LA12M-68.8P1.U1.E
		PNP трехпроводная	NC			LA12M-68.8P2.U1.E
		PNP четырехпроводная	NO+NC			LA12M-68.8P4.U1.E
	10…60 VDC	двухпроводная	NO			LA12M-68.8D1.U4.E
	10…60 VDC	двухпроводная	NC			LA12M-68.8D2.U4.E

Схемы подключения индуктивных бесконтактных датчиков (выключателей) KIPPRIBOR серии LA

Датчики постоянного тока
Трехпроводные, NPN, NO (LA••-•.•N1.U1.K)	Трехпроводные, PNP, NO (LA••-•.•P1.U1.K)

Трехпроводные, NPN, NC (LA••-•.•N2.U1.K)	Трехпроводные, PNP, NC (LA••-•.•P2.U1.K)

Четырехпроводные, NPN, NO+NC (LA••-•.•N4.U1.K)	Четырехпроводные, PNP, NO+NC (LA••-•.•P4.U1.K)

Двухпроводные, NO (LA••-•.•D1.U4.K)	Двухпроводные, NC (LA••-•.•D2.U4.K)

Датчики переменного тока
Трехпроводные, NO (LA••-•.•A1.U7.K)	Трехпроводные, NC (LA••-•.•A2.U7.K)

Структура условного обозначения при заказе

Например: LA12M-68.2N2.U1.E
Вы заказали: Индуктивный датчик с диаметром корпуса 12 мм неутапливаемого исполнения с номинальным расстоянием срабатывания 2 мм, схемой подключения — трехпроводной NPN, коммутационной функцией — NС, напряжением питания 10…30 VDC, разъемом М12.

Увеличенные расстояния срабатывания: для утапливаемых «-"(4мм), для неутапливаемых «М"(8мм)

Комплектность поставки
В комплект входит датчик с кабелем присоединения (длина 2 м)
Упаковка
Варианты упаковки	пакет (1 шт.)
Масса одного датчика	LA12 (с диаметром корпуса 12 мм) — не более 77 г
