Вентиляторы охлаждения KIPPRIBOR серии ВЕНТ
Вентиляторы KIPPRIBOR
Купить онлайн

Вентиляторы KIPPRIBOR серии ВЕНТ предназначены для установки на вентиляционные решетки шкафов управления и радиаторы охлаждения электронного оборудования, в том числе радиаторы для твердотельных реле.




Конструктивные особенности вентиляторов KIPPRIBOR серии BEHT:

  • Подшипник качения. В конструкции вентиляторов ВЕНТ используется подшипник качения, который, в отличие от подшипников скольжения, менее шумный, устойчив к абразивному износу в результате попадания пыли, имеет высокий механический ресурс, не склонен к заклиниванию при повышенных температурах;
  • Алюминиевый литой корпус. Вентиляторы охлаждения BEHT имеют цельнометаллический корпус, поэтому они, в отличие от вентиляторов в пластиковом корпусе, не подвержены деформации при значительных перепадах температуры, например, при установке на радиаторы охлаждения для твердотельных реле;
  • Универсальность. Благодаря стандартным установочным размерам вентиляторы ВЕНТ могут использоваться для радиаторов KIPPRIBOR серии PTP, для радиаторов сторонних производителей, для установки на вентиляционные решетки шкафов управления.




Использование вентиляторов ВЕНТ с радиаторами охлаждения:

Использование вентиляторов ВЕНТ с радиаторами охлаждения

Установка вентиляторов на радиаторы охлаждения твердотельных реле необходима в тех случаях, когда естественной циркуляции воздуха не достаточно для эффективного охлаждения ТТР, а именно:

  • При плотном монтаже твердотельных реле в шкафу управления;
  • При коммутации ТТР индуктивной нагрузки (нагрузки с высокими пусковыми токами);
  • При установке ТТР в шкафах управления совместно с приборами, выделяющими большое количество тепла (блоками питания, преобразователями частоты и т.п.);




Использование вентиляторов ВЕНТ для шкафов управления:

Использование вентиляторов ВЕНТ для шкафов управления

Вентиляторы KIPPRIBOR серии BEHT имеют стандартные для промышленных вентиляторов установочные размеры, что позволяет использовать их для монтажа на стандартные решетки вентиляции в шкафах управления. Установка вентилятора в шкаф управления необходима, если внутри шкафа смонтировано оборудование, выделяющее большое количество тепла:

  • Блоки питания;
  • Преобразователи частоты;
  • Твердотельные реле.




Технические характеристики вентиляторов KIPPRIBOR серии ВЕНТ:

Параметр Значение параметра

ВЕНТ-8025-1- 220VAC

ВЕНТ-8025-1-220VAC

BEHT-8038-1- 220VAC

ВЕНТ-8038-1-220VAC

ВЕНТ-12025-1- 220VAC

ВЕНТ-12025-1-220VAC

ВЕНТ-12038-1- 220VAC

ВЕНТ-12038-1-220VAC

ВЕНТ-18060-1- 220VAC

ВЕНТ-18060-1- 220VAC

Размеры (ШхВхГ) 80х80х25 80х80х38 120х120х25 120х120х38 180х180х60
Напряжение питания 220 VAC
Потребляемый ток 0,07 А 0,08 А 0,09 А 0,12 А 0,35 А
Частота питающей сети 50 Гц
Мощность 13 Вт 17 Вт 19 Вт 55 Вт
Скорость вращения 2300 Об./мин 2600 Об./мин
Производительность 0,7 м3/мин 0,9 м3/мин 1,7 м3/мин 2,6 м3/мин 9,3 м3/мин
Тип подшипника Подшипник качения
Уровень шума 29 дБА 31 дБА 29 дБА 39 дБА 55 дБА
Масса 200 г 290 г 380 г 520 г 1 460 г
Совместимость с радиаторами KIPPRIBOR PTP034
PTP036
PTP038
PTP039
PTP040
-
Метизы для крепления к радиатору* Саморез 4,2х38 в соответствии с DIN 7981 Саморез 4,2х50 в соответствии с DIN 7981 Болт М4x35 в соответствии с DIN 7985 Болт М4x50 в соответствии с DIN 7985 -

* Метизы в комплект поставки не входят.




Аэродинамические характеристики вентиляторов KIPPRIBOR серии ВЕНТ:

ВЕНТ-8025-1-220VAC (2300 об/мин):

Производительность ВЕНТ-8025

ВЕНТ-8038-1-220VAC (2300 об/мин):

Производительность ВЕНТ-8038

ВЕНТ-12025-1-220VAC (2300 об/мин):

Производительность ВЕНТ-12025

ВЕНТ-12038-1-220VAC (2600 об/мин):

Производительность ВЕНТ-12038

ВЕНТ-18060-1-220VAC (2600 об/мин):

Производительность ВЕНТ-18060






Габаритные и установочные размеры вентиляторов KIPPRIBOR серии BEHT:

ВЕНТ-8025-1-220VAC:

Габаритные размеры ВЕНТ-8025

ВЕНТ-8038-1-220VAC:

Габаритные размеры ВЕНТ-8038

ВЕНТ-12025-1-220VAC:

Габаритные размеры ВЕНТ-12025

ВЕНТ-12038-1-220VAC:

Габаритные размеры ВЕНТ-12038

ВЕНТ-18060-1-220VAC:

Габаритные размеры ВЕНТ-18060

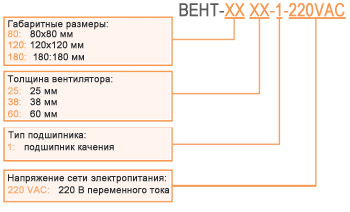

Структура условного обозначения вентиляторов KIPPRIBOR серии ВЕНТ:

Структура условного обозначения




Например: ВЕНТ-8038-1-220VAC

Вы заказали: вентилятор охлажения KIPPRIBOR серии BEHT с габаритными размерами 80х80х38 мм, с подшипником качения, с напряжением питания 220 В переменного тока.
