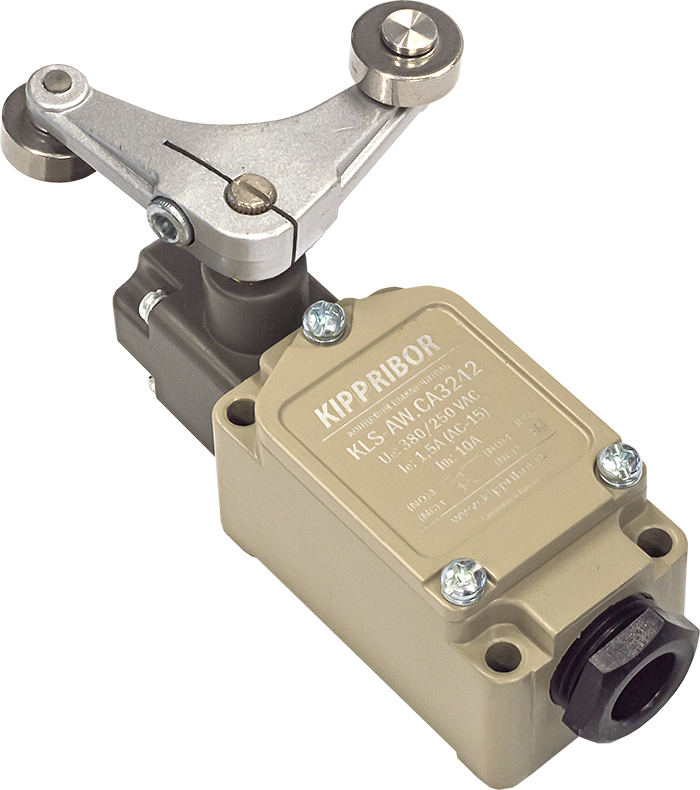

Концевые выключатели KIPPRIBOR серии KLS-AW.xxx

Серия концевых выключателей в усиленном металлическом герметичном корпусе. Наиболее часто концевики подобного форм-фактора используются на металлообрабатывающих станках, а также используются в автоматике дверных механизмов и шлагбаумов в качестве датчиков конечного положения или устройств блокировки.

Герметичный кабельный ввод и металлический корпус концевых выключателей KIPPRIBOR KLS-AW позволяет эксплуатировать их в жестких условиях металлообрабатывающего производства. Высокая износостойкость чувствительного элемента и высокий механический ресурс концевых выключателей обеспечивают длительную и безаварийную работу оборудования.




Технические характеристики концевых выключателей KIPPRIBOR серии KLS-AW

Параметр Значение параметра
Скорость срабатывания 0,5…500мм/с
Частота срабатывания механическая: 120 переключений/мин
электрическая: 30 переключений/мин
Тип контакта 1НО+1НЗ
Номинальный ток 1 A/ 220 VAC/380 VAC (AC-15(1))
0,3A / 220 VDC (DC-13(1))
Термический ток(2) 10 A
Сопротивление контактов <20 мОм
Сопротивление изоляции 100 мОм (500 VDC)
Диэлектрическая прочность 1890 VAC в течение минуты между контактами
2500 VAC в течение минуты между контактом и корпусом
2500 VAC в течение 1 минуты между корпусом и заземлением
Виброустойчивость Отказы в работе: 10...55 Гц (удвоенная амплитуда 1,5 мм)
Ударопрочность Разрушение: 1000 м/c2
Отказы в работе: 300 м/c2
Рабочая температура -5…+80°C без обледенения и образования конденсата
Влажность <90%
Механическая износостойкость 15 млн. циклов
Электрическая износостойкость 750 000 циклов
Степень защиты IP65

(1) – Категории применения низковольтной аппаратуры управления и распределения для цепей в соответствии с МЭК 60947-5-1-97.
AC-15 – это категория применяется к включению электромагнитных нагрузок, мощность которых при включенном электромагните более 72 ВА.
DC-13 – это категория применяется к включению электромагнитных нагрузок.

(2) – действующее (эффективное) значение тока, термическое действие которого должна выдерживать данная электроустановка в течение заданного времени без повреждений, нарушающих ее работоспособность (Стандарт — СТ СЭВ 2726-80).




Рабочие характеристики:

Модели Макс. усилие срабатывания (OF) Рабочий ход (PT) Избыточный ход (OT)
KLS-AW.D 26,7 Н 1,7 мм 6,4 мм
KLS-AW.D1 26,7 Н 1,7 мм 5,6 мм
KLS-AW.D2 26,7 Н 1,7 мм 5,6 мм
KLS-AW.D3 26,7 Н 1,7 мм 5,6 мм
KLS-AW.CA12 13,3 Н 20° 30°
KLS-AW.CA2 13,3 Н 20° 30°
KLS-AW.CA3241 11,8 Н 55° 35°
KLS-AW.CL 1,4 Н 20° 30°
KLS-AW.NJ 1,5 Н 28 мм -
KLS-AW.NJ2 1,2 Н 28 мм -
KLS-AW.NJ30 0,8 Н 28 мм -



Таблица выбора концевых выключателей KIPPRIBOR серии KLS:

Наименование Фото Чертеж
KLS-AW.D Концевой выключатель KLS-AW.D Концевой выключатель KLS-AW.D
KLS-AW.D1 Концевой выключатель KLS-AW.D1 Концевой выключатель KLS-AW.D1
KLS-AW.D2 Концевой выключатель KLS-AW.D2 Концевой выключатель KLS-AW.D2
KLS-AW.D3 Концевой выключатель KLS-AW.D3 Концевой выключатель KLS-AW.D3
KLS-AW.CA12 Концевой выключатель KLS-AW.CA12 Концевой выключатель KLS-AW.CA12
KLS-AW.CA2 Концевой выключатель KLS-AW.CA2 Концевой выключатель KLS-AW.CA2
KLS-AW.CA3241 Концевой выключатель KLS-AW.CA3241 Концевой выключатель KLS-AW.CA3241
KLS-AW.CL Концевой выключатель KLS-AW.CL Концевой выключатель KLS-AW.CL
KLS-AW.NJ Концевой выключатель KLS-AW.NJ Концевой выключатель KLS-AW.NJ
KLS-AW.NJ2 Концевой выключатель KLS-AW.NJ2 Концевой выключатель KLS-AW.NJ2
KLS-AW.NJ30 Концевой выключатель KLS-AW.NJ30 Концевой выключатель KLS-AW.NJ30



Монтаж концевых выключателей:




Схема подключения:
