Индуктивный бесконтактный выключатель KIPPRIBOR серии LA - это датчик цилиндрической формы, реагирующий на появление металлического предмета в зоне его действия.



Индуктивные датчики KIPPRIBOR LA повышают ресурс работы механизмов и надежность оборудования в целом. Благодаря отсутствию подвижных частей в выключателях и их возможности реагировать на цель на расстоянии, повышается отказоустойчивость.

Советуем применять индуктивные датчики KIPPRIBOR серии LA:

  • Вместо механических концевых выключателей;
  • Для контроля положения металлических частей механизмов;
  • Для контроля перемещения металлических объектов;
  • В качестве первичных датчиков скорости, совместно с тахометрами и счетчиками импульсов;
  • В качестве датчика целостности;
  • Для контроля наличия металлических объектов.

Зона действия индуктивных датчиков KIPPRIBOR серии LA располагается со стороны торцевой части корпуса. В зависимости от модификации датчика зона действия составляет 2, 4, 5, 8, 10 или 15 мм. Индуктивные датчики KIPPRIBOR реагируют на различные металлы: сталь, нержавеющая сталь, чугун, медь, алюминий, латунь. Расстояние срабатывания зависит от металла, из которого изготовлен объект обнаружения.

Функциональная схема работы индуктивного бесконтактного датчика KIPPRIBOR LA

Функциональная схема работы индуктивного бесконтактного датчика KIPPRIBOR LA



Основные преимущества индуктивных датчиков KIPPRIBOR:

  1. Высокая надежность и продолжительный срок эксплуатации с сохранением рабочих характеристик;
  2. Светодиодная индикация состояния датчика;
  3. Крепежный набор в комплекте;
  4. Высокая частота переключения;
  5. Низкая потребляемая мощность;
  6. Бесконтактный контроль объекта.

Бесплатную консультацию по подбору датчика можно получить в on-line чате сайта или по номеру телефона 8-800-700-43-53 (рабочие часы офиса: с 05:00 до 14:00 МСК)

Цена индуктивных датчиков KIPPRIBOR есть «прайс-листе».

Заявку с реквизитами можно прислать на почту sales@kippribor.ru, менеджеры выставят Вам счет на оплату.


Общие технические характеристики цилиндрических индуктивных бесконтактных датчиков (выключателей) KIPPRIBOR серии LA

Параметр Значение параметра
М08 М12 М18 М30
DC DC AC DC AC DC AC
Напряжение питания 10…30 VDC 10…30 VDC;
10…60 VDC;
20…250 VAC 10…30 VDC;
10…60 VDC;
20…250 VAC 10…30 VDC;
10…60 VDC;
20…250 VAC
Номинальный ток нагрузки ≤ 200 мА ≤ 200 мА ≤ 400 мА ≤ 200 мА ≤ 400 мА ≤ 200 мА ≤ 400 мА
Минимальный ток нагрузки - - ≥ 5 мА - ≥ 5 мА - ≥ 5 мА
Ток утечки ≤ 0,01 мА ≤ 0,01 мА ≤ 1,8 мА ≤ 0,01 мА ≤ 1,8 мА ≤ 0,01 мА ≤ 1,8 мА
Падение напряжения ≤ 2 В ≤ 1,5 В ≤ 8 В ≤ 1,5 В ≤ 8 В ≤ 1,5 В ≤ 8 В
Защита от перегрузки да да нет да нет да нет
Точка срабатывания защиты 220 мА 220 мА - 220 мА - 220 мА -
Защита от переполюсовки да да - да - да -
Защита от короткого замыкания нет
Гистерезис переключения ≤ 15 % Sr(1)
Точность повторения ≤ 1 % Sr(1)
Индикация срабатывания Светодиод
Материал корпуса Никелированная латунь
Материал активной части Ударопрочный конструкционный пластик
Температура эксплуатации -25…+70 °C
Температурная погрешность ≤ 10 % Sr(1)
Степень защиты IP 67
Электрическое подключение Кабельный вывод, длина 2 м

(1) – Реальное расстояние срабатывания конкретного бесконтактного выключателя, измеренное при номинальном напряжении питания, определенных температуре и условиях монтажа.




Таблица выбора цилиндрических индуктивных бесконтактных датчиков (выключателей) KIPPRIBOR серии LA

См. х-ки датчика, диаметр 8 мм | См. х-ки датчика, диаметр 12 мм | См. х-ки датчика, диаметр 18 мм | См. х-ки датчика, диаметр 30 мм

Диаметр корпуса 8 мм

Габаритный чертеж Напряжение питания Схема подключения Коммута-
ционная функция
Номинальное расстояние срабатывания Максимальная частота срабатывания Модификация

Утапливаемое исполнение

Нажмите для увеличения 10…30 VDC NPN трехпроводная NO 1 мм 500 Гц LA08-45.1N1.U1.K
NC LA08-45.1N2.U1.K
NPN четырехпроводная NO+NC LA08-45.1N4.U1.K
PNP трехпроводная NO LA08-45.1P1.U1.K
NC LA08-45.1P2.U1.K
PNP четырехпроводная NO+NC LA08-45.1P4.U1.K

Неутапливаемое исполнение

нажмите для увеличения 10…30 VDC NPN трехпроводная NO 2 мм 300 Гц LA08M-45.2N1.U1.K
NC LA08M-45.2N2.U1.K
NPN четырехпроводная NO+NC LA08M-45.2N4.U1.K
PNP трехпроводная NO LA08M-45.2P1.U1.K
NC LA08M-45.2P2.U1.K
PNP четырехпроводная NO+NC LA08M-45.2P4.U1.K



См. х-ки датчика, диаметр 8 мм | См. х-ки датчика, диаметр 12 мм | См. х-ки датчика, диаметр 18 мм | См. х-ки датчика, диаметр 30 мм



Диаметр корпуса 12 мм

Габаритный чертеж Напряжение питания Схема подключения Коммута-
ционная функция
Номинальное расстояние срабатывания Максимальная частота срабатывания Модификация

Утапливаемое исполнение

10…30 VDC NPN трехпроводная NO 2 мм 2 кГц LA12-50.2N1.U1.K
NC LA12-50.2N2.U1.K
NPN четырехпроводная NO+NC LA12-50.2N4.U1.K
PNP трехпроводная NO LA12-50.2P1.U1.K
NC LA12-50.2P2.U1.K
PNP четырехпроводная NO+NC LA12-50.2P4.U1.K
10…60 VDC двухпроводная NO LA12-50.2D1.U4.K
NC LA12-50.2D2.U4.K
20…250 VAC трехпроводная(2) NO 25 Гц LA12-60.2A1.U7.K
NC LA12-60.2A2.U7.K

Неутапливаемое исполнение

10…30 VDC NPN трехпроводная NO 4 мм 1 кГц LA12M-50.4N1.U1.K
NC LA12M-50.4N2.U1.K
NPN четырехпроводная NO+NC LA12M-50.4N4.U1.K
PNP трехпроводная NO LA12M-50.4P1.U1.K
NC LA12M-50.4P2.U1.K
PNP четырехпроводная NO+NC LA12M-50.4P4.U1.K
10…60 VDC двухпроводная NO LA12M-50.4D1.U4.K
NC LA12M-50.4D2.U4.K
20…250 VAC трехпроводная(2) NO 25 Гц LA12M-60.4A1.U7.K
NC LA12M-60.4A2.U7.K

(2) – третий провод используется для заземления корпуса.



См. х-ки датчика, диаметр 8 мм | См. х-ки датчика, диаметр 12 мм | См. х-ки датчика, диаметр 18 мм | См. х-ки датчика, диаметр 30 мм

Диаметр корпуса 18 мм

Габаритный чертеж Напряжение питания Схема подключения Коммута-
ционная функция
Номинальное расстояние срабатывания Максимальная частота срабатывания Модификация

Утапливаемое исполнение

10…30 VDC NPN трехпроводная NO 5 мм 1 кГц LA18-55.5N1.U1.K
NC LA18-55.5N2.U1.K
NPN четырехпроводная NO+NC LA18-55.5N4.U1.K
PNP трехпроводная NO LA18-55.5P1.U1.K
NC LA18-55.5P2.U1.K
PNP четырехпроводная NO+NC LA18-55.5P4.U1.K
10…60 VDC двухпроводная NO LA18-55.5D1.U4.K
NC LA18-55.5D2.U4.K
20…250 VAC трехпроводная(2) NO 25 Гц LA18-55.5A1.U7.K
NC LA18-55.5A2.U7.K

Неутапливаемое исполнение

10…30 VDC NPN трехпроводная NO 8 мм 500 Гц LA18M-55.8N1.U1.K
NC LA18M-55.8N2.U1.K
NPN четырехпроводная NO+NC LA18M-55.8N4.U1.K
PNP трехпроводная NO LA18M-55.8P1.U1.K
NC LA18M-55.8P2.U1.K
PNP четырехпроводная NO+NC LA18M-55.8P4.U1.K
10…60 VDC двухпроводная NO LA18M-55.8D1.U4.K
NC LA18M-55.8D2.U4.K
20…250 VAC трехпроводная(2) NO 25 Гц LA18M-55.8A1.U7.K
NC LA18M-55.8A2.U7.K

(2) – третий провод используется для заземления корпуса.



См. х-ки датчика, диаметр 8 мм | См. х-ки датчика, диаметр 12 мм | См. х-ки датчика, диаметр 18 мм | См. х-ки датчика, диаметр 30 мм

Диаметр корпуса 30 мм

Габаритный чертеж Напряжение питания Схема подключения Коммута-
ционная функция
Номинальное расстояние срабатывания Максимальная частота срабатывания Модификация

Утапливаемое исполнение

10…30 VDC NPN трехпроводная NO 10 мм 300 Гц LA30-55.10N1.U1.K
NC LA30-55.10N2.U1.K
NPN четырехпроводная NO+NC LA30-55.10N4.U1.K
PNP трехпроводная NO LA30-55.10P1.U1.K
NC LA30-55.10P2.U1.K
PNP четырехпроводная NO+NC LA30-55.10P4.U1.K
10…60 VDC двухпроводная NO LA30-55.10D1.U4.K
NC LA30-55.10D2.U4.K
20…250 VAC трехпроводная(2) NO 25 Гц LA30-80.10A1.U7.K
NC LA30-80.10A2.U7.K

Неутапливаемое исполнение (модификация М)

10…30 VDC NPN трехпроводная NO 15 мм 150 Гц LA30M-55.15N1.U1.K
NC LA30M-55.15N2.U1.K
NPN четырехпроводная NO+NC LA30M-55.15N4.U1.K
PNP трехпроводная NO LA30M-55.15P1.U1.K
NC LA30M-55.15P2.U1.K
PNP четырехпроводная NO+NC LA30M-55.15P4.U1.K
10…60 VDC двухпроводная NO LA30M-55.15D1.U4.K
NC LA30M-55.15D2.U4.K
20…250 VAC трехпроводная(2) NO 25 Гц LA30M-80.15A1.U7.K
NC LA30M-80.15A2.U7.K

(2) – третий провод используется для заземления корпуса.



См. х-ки датчика, диаметр 8 мм | См. х-ки датчика, диаметр 12 мм | См. х-ки датчика, диаметр 18 мм |

См. х-ки датчика, диаметр 30 мм


Схемы подключения индуктивных бесконтактных датчиков (выключателей) KIPPRIBOR серии LA

Датчики постоянного тока
Трехпроводные, NPN, NO (LA••-•.•N1.U1.K) Трехпроводные, PNP, NO (LA••-•.•P1.U1.K)
Трехпроводные, NPN, NC (LA••-•.•N2.U1.K) Трехпроводные, PNP, NC (LA••-•.•P2.U1.K)
Четырехпроводные, NPN, NO+NC (LA••-•.•N4.U1.K) Четырехпроводные, PNP, NO+NC (LA••-•.•P4.U1.K)
Двухпроводные, NO (LA••-•.•D1.U4.K) Двухпроводные, NC (LA••-•.•D2.U4.K)
Датчики переменного тока
Трехпроводные, NO (LA••-•.•A1.U7.K) Трехпроводные, NC (LA••-•.•A2.U7.K)



См. х-ки датчика, диаметр 8 мм | См. х-ки датчика, диаметр 12 мм | См. х-ки датчика, диаметр 18 мм | См. х-ки датчика, диаметр 30 мм

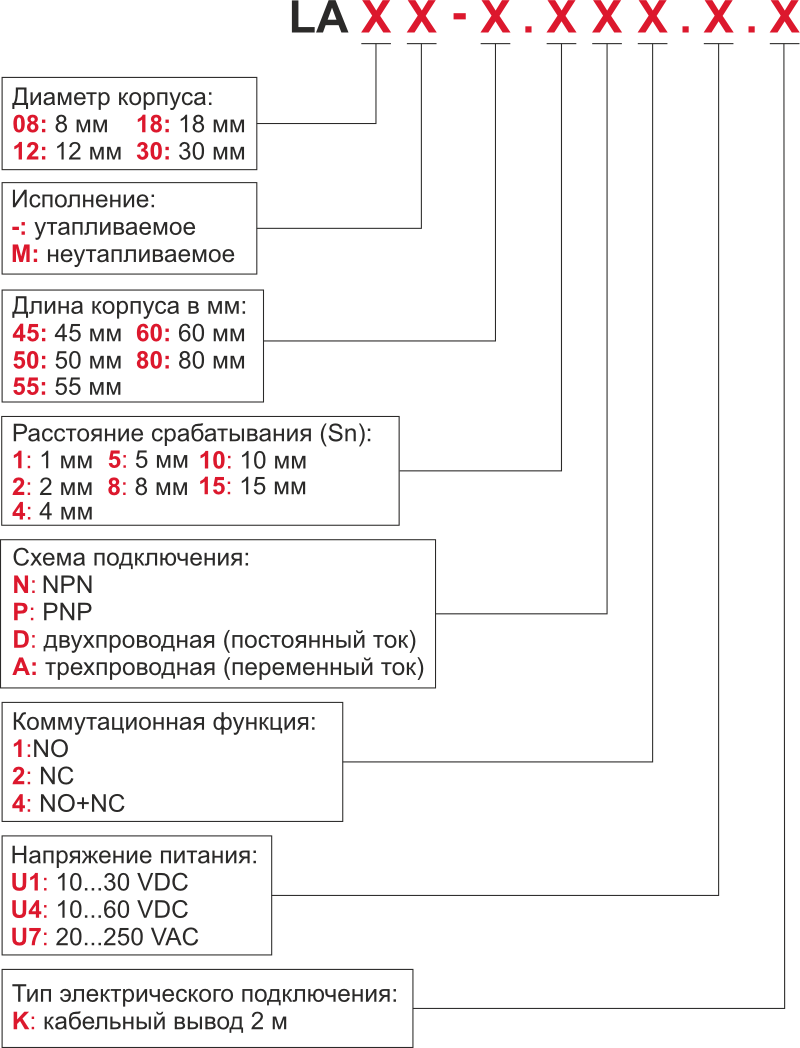

Структура условного обозначения при заказе

Например: LA12-55.5N1.U1.K

Вы заказали: Индуктивный датчик с диаметром корпуса 12 мм утапливаемого исполнения с номинальным расстоянием срабатывания 5 мм, схемой подключения – трехпроводной NPN, коммутационной функцией – NO, напряжением питания 10...30 VDC, кабельным выводом 2 м.




Комплектность поставки

В комплект входит датчик с кабелем присоединения (длина 2 м)

Упаковка


Варианты упаковки
  • пакет (1 шт.)
Масса одного датчика LA08 (с диаметром корпуса 8 мм) – не более 40 г
LA12 (с диаметром корпуса 12 мм) – не более 77 г
LA18 (с диаметром корпуса 18 мм) – не более 161 г
LA30 (с диаметром корпуса 30 мм) – не более 247 г
