Оптоволоконные кабели KIPPRIBOR серии OF

Описание и назначение оптоволоконных кабелей KIPPRIBOR серии OF:

Оптоволоконные кабели KIPPRIBOR серии OF предназначены для подключения к  оптоволоконным усилителям серии OF65. Кабель является средством передачи оптического сигнала между усилителем и зоной контроля. Серия OF включает в себя два типа кабелей: на отражение и на пересечение луча. На концах кабелей установлены головки для монтажа. Оптоволоконные кабели имеют большой ресурс работы, незначительное для работы затухание сигнала.

Датчики, построенные на основе оптоволоконных кабелей, не имеют непосредственного контакта с объектом контроля и применяются на производственных линиях, в станках и аппаратах.




Технические характеристики оптоволоконных кабелей KIPPRIBOR серии OF:

Параметр Значение
Модификация OFM4-TR0015.2M OFM4-DR0002.2M OFM6-TR0020.2M OFM6-DR0006.2M
Тип кабеля На пересечение На отражение На пересечение На отражение
Размер установочной головки М4 М4 М6*0,75 М6*0,75
Диаметр кабеля 2,2 мм 1 мм 2,2 мм 2,2 мм
Минимальный радиус изгиба 25 мм
Температура эксплуатации -10…+50°С (без конденсации влаги)
Длина кабеля 2 м

Модификации оптоволоконных кабелей KIPPRIBOR серии OF:

Модификация Тип кабеля Номинальное расст. срабатывания, Sn* Минимальный размер объекта Совместимость с оптоволоконными усилителями
OF65-UR000FN3.U5.K
OF65-UR000FP3.U5.K
OF65-UR000FN3.U5.K.D
OF65-UR000FP3.U5.K.D
OFM4-TR0015.2M На пересечение луча 150 мм 4 мм Да Да
OFM4-DR0002.2M На отражение 20 мм Нет Да
OFM6-TR0020.2M На пересечение луча 200 мм Да Да
OFM6-DR0006.2M На отражение 65 мм Да Да

*Sn – расстояние срабатывания конкретного кабеля, измеренное при номинальных значениях температуры, напряжения питания усилителя и определенных условиях монтажа. Реальное расстояние срабаты-вания может значительно отличаться от номинального в зависимости от условий эксплуатации и свойств контролируемых объектов.


Габаритные размеры оптоволоконных кабелей KIPPRIBOR серии OF:

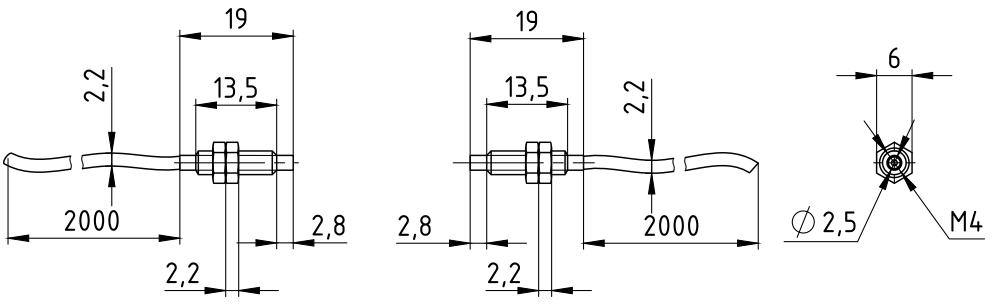

OFM4-TR0015.2M

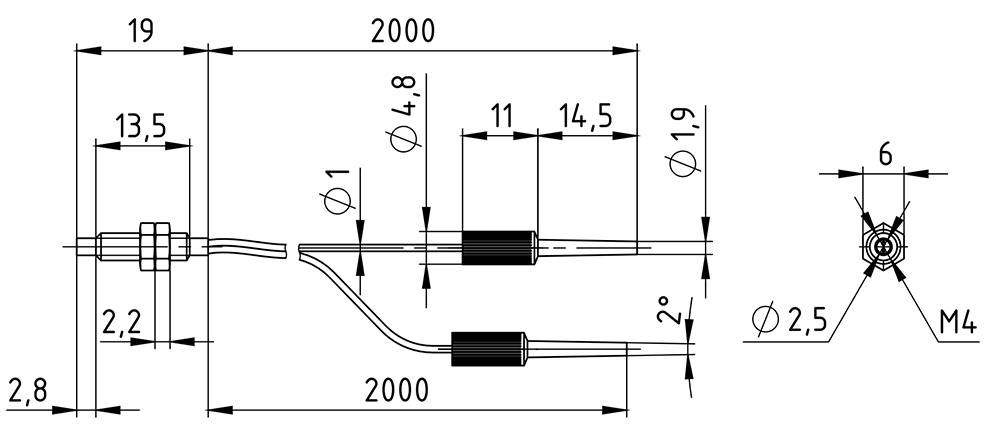

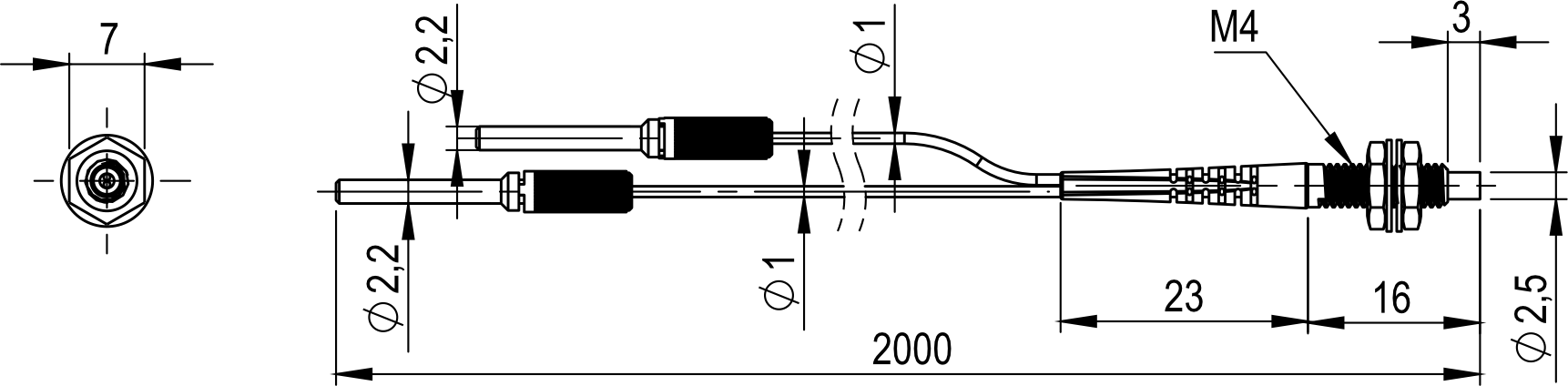

OFM4-DR0002.2M

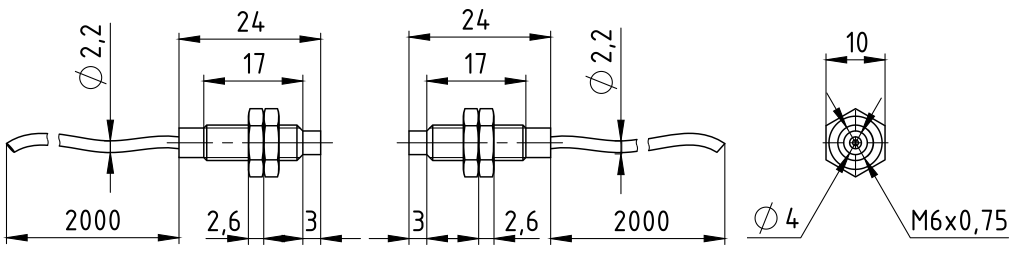

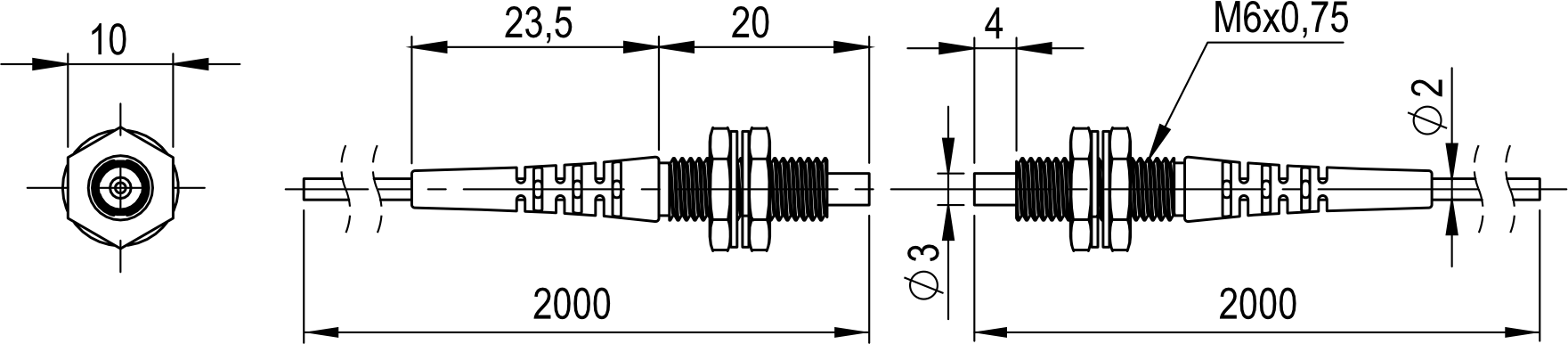

OFM6-TR0020.2M

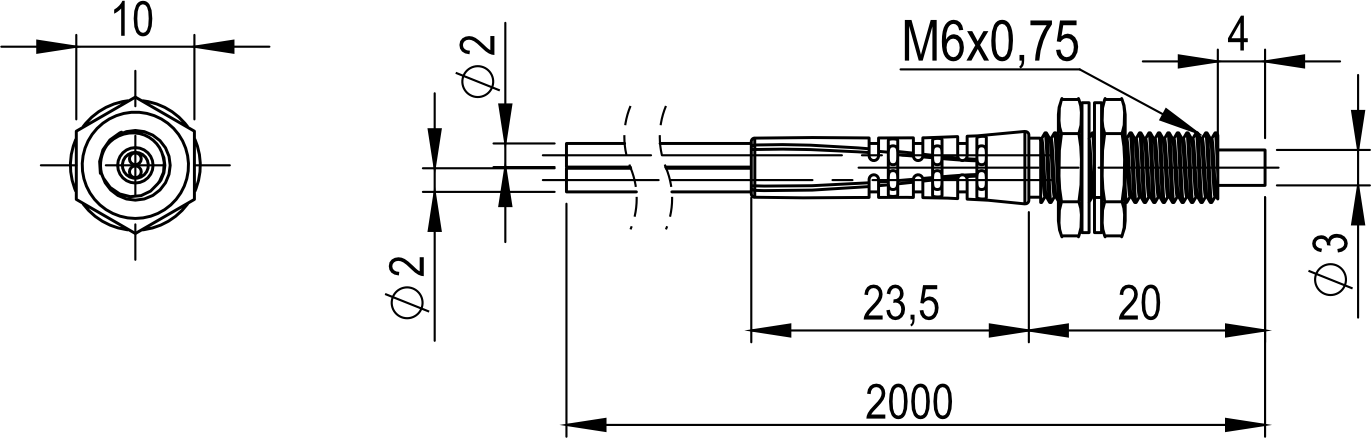

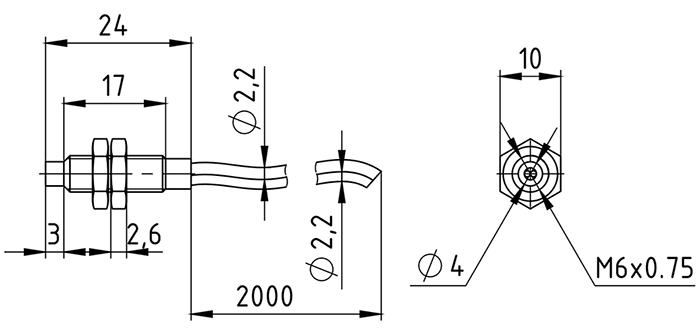

OFM6-DR0006.2M

Конструктивные особенности оптоволоконных кабелей KIPPRIBOR серии OF:

Поставка оптоволоконных кабелей осуществляется в состоянии, готовом к эксплуатации. Однако, если возникает необходимость подрезки кабеля, следует пользоваться специальным инструментом.

ВНИМАНИЕ!

  • При монтаже кабелей будьте предельно аккуратны. Изгиб кабелей с радиусом меньше минимального, заломы, деформации могут привести к выходу кабеля из строя!
  • На концы кабелей OFM4-DR0002.2M установлены наконечники для подключения к слотам усилителя. На кабелях этой модификации подрезка не может быть выполнена.

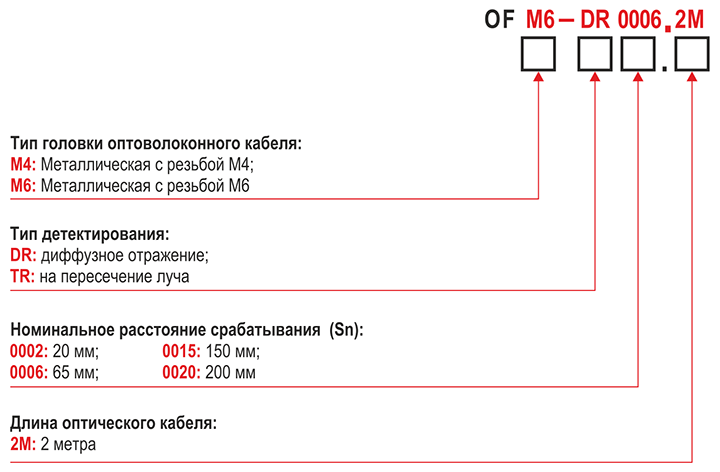

Обозначение при заказе оптоволоконных кабелей KIPPRIBOR серии OF:

Например: OF65-UR000FN3.U5.K.D

Вы заказали: Оптоволоконный кабель с установленной головкой с резьбой М6, диффузным типом детектирования, с номинальным расстоянием срабатывания 65 мм, длина кабеля 2 метра.


Комплект поставки оптоволоконных кабелей KIPPRIBOR серии OF:

Кабель оптоволоконный 1 шт
Монтажный комплект 1 шт
