Продукция

Монтажные наборы KIPPRIBOR серии PBI и PN для магнитных датчиков

Прайс-лист



Монтажные наборы KIPPRIBOR используют для закрепления магнитных датчиков положения на пневмоцилиндре. Подойдут для датчиков, которые могут быть закреплены в Т-образном пазе.



Монтажные наборы Kippribor применимы  для магнитных датчиков, подходящих по установочным размерам Т-паза.

Особенности монтажных наборов KIPPRIBOR серии PN и PBI:

  • Винтовые крепления позволяют быстро и точно отрегулировать место срабатывания датчика;
  • Сконструированы специально для пневмоцилиндров, поэтому легко устанавливаются;
  • Имеют фиксаторы для надежного закрепления датчика;
  • Проницаемы для магнитных полей – обеспечивают правильную работу датчика;
  • Сделаны из материалов, устойчивых к коррозии.

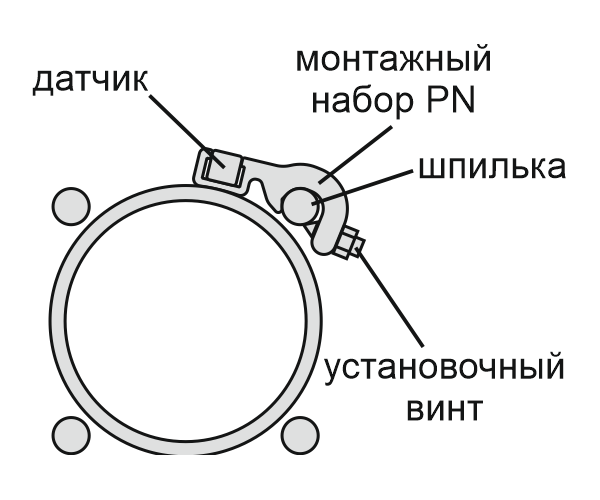

Монтажный набор KIPPRIBOR серии PN это приспособление из цинкового сплава для монтажа датчика на стяжной шпильке пневмоцилиндра. Серия PN включает 5 моделей разных размеров, для монтажа на шпильку диаметром от 4 до 16 мм.

Монтажный набор серии PN фиксируется на шпильке с помощью двух установочных винтов с коническими концами. Для надежности фиксации и предотвращения откручивания установочные винты имеют контргайки.




Монтажный набор KIPPRIBOR серии PBI – это металлический хомут с пластиковым фиксатором для установки магнитного датчика. Серия PBI монтируется на гильзу круглого пневмоцилиндра диаметром от 6 до 125 мм. 2 модели монтажных наборов серии PBI отличаются размерами хомута.




Модель Внешний вид Характеристика
PN-6 Монтажный набор  KIPPRIBOR серии PN-6 на шпильку ∅4-6 мм

PN-8
Монтажный набор  KIPPRIBOR серии PN-8 на шпильку ∅8 мм
PN-10 Монтажный набор  KIPPRIBOR серии PN-10 на шпильку ∅10 мм
PN-12 Монтажный набор  KIPPRIBOR серии PN-12 на шпильку ∅12 мм
PN-16 Монтажный набор  KIPPRIBOR серии PN-16 на шпильку ∅14-16 мм
PBI-01 Монтажный набор  KIPPRIBOR серии PBI-01 на гильзу круглого пневмоцилиндра ∅6-63 мм
PBI-02 Монтажный набор  KIPPRIBOR серии PBI-02 на гильзу круглого пневмоцилиндра ∅6-125 мм



Таблица применимости монтажных наборов KIPPRIBOR серии PBI и PN

Тип монтажного набора Kipvalve Festo SMC Camozzi Pneumax
PN-6 KVSC - 32*
KVSC - 40*
KVSC - 50*
KVNG - 32*
KVNG - 40*
DSBG - 32*
DSBG - 40*
Серия С96 - 32*
Серия С96 - 40*
Серия 60 - 32*
Серия 60 - 40*
Серия 63 с круглой гильзой - 32*
Серия 63 с круглой гильзой - 40*
Серия 1394 - 32*
Серия 1394 - 40*
Серия 1306,1307,1308 - 32*
Серия 1306,1307,1308 - 40*
PN-8 KVSC - 63*
KVNG - 50*
KVNG - 63*
DSBG - 50*
DSBG - 63*
Серия С96 - 50*
Серия С96 - 63*
Серия-40 - 50*
Серия-40 - 63*
Серия 60 - 50*
Серия 60 - 63*
Серия 63 с круглой гильзой - 50*
Серия 63 с круглой гильзой - 63*
Серия 1394 - 50*
Серия 1394 - 63*
Серия 1306,1307,1308 - 50*
Серия 1306,1307,1308 - 63*
PN-10 KVSC - 80*
KVSC - 100*
KVNG - 80*
KVNG - 100*
DSBG - 80*
DSBG - 100*
Серия С96 - 80*
Серия С96 - 100*
Серия-40 - 80*
Серия-40 - 100*
Серия 60 - 80*
Серия 60 - 100*
Серия 63 с круглой гильзой - 80*
Серия 63 с круглой гильзой - 100*
Серия 1394 - 80*
Серия 1394 - 100*
Серия 306,1307,1308 - 80*
Серия 1306,1307,1308 - 100*
PN-12 KVSC - 125*
KVNG - 125*
    Серия-40 - 125*
Серия 60 - 125*
Серия 63 с круглой гильзой - 125*
Серия 1306,1307,1308  - 125*
PN-16       Серия-40 - 160*
Серия-40 - 200*
Серия 1306,1307,1308 - 150*
Серия 1306,1307,1308 - 200*
PBI-01 KVMAL - 25*
KVMAL - 32*
DSNU
DSNU-KP
ESNU
DSNU-S
CRDSNU
C85 Серия 24
Серия 25
Серия 1230-1232
Серия 1280-1294
Серия 1260-1274 1280-1294 "MIR"
PBI-02 KVMAL - 25*
KVMAL - 32*
DSNU
DSNU-KP
ESNU
DSNU-S
CRDSNU
C85 Серия 24
Серия 25
Серия 1230-1232
Серия 1280-1294
Серия 1260-1274

* после названия серии через дефис указан диаметр поршня в мм.
