Магнитные датчики KIPPRIBOR серии LM контролируют промежуточные и конечные положения поршня пневматического цилиндра.
Датчик формирует дискретный сигнал о положении поршня, что позволяет автоматизировать оборудование, на котором установлен пневмоцилиндр.


Датчики KIPPRIBOR серии LM применяют при автоматизации станков в машиностроении, пищевой и деревообрабатывающей промышленности, а также в оборудовании для производства пластиковых окон.


Датчики KIPPRIBOR серии LM подходят для пневмоцилиндров Festo, KIPVALVE, SMC, Camozzi, Pneumax.

Особенности магнитных датчиков KIPPRIBOR LM:

  • Совместимы с тремя типами цилиндров: с круглой гильзой, со стяжными шпильками или с Т-образным пазом;
  • Типовые разъёмы М8 и EZ3 магнитных датчиков KIPPRIBOR обеспечивают лёгкую замену и безошибочное подключение;
  • Соединители и монтажные наборы KIPPRIBOR значительно упрощают монтаж и подключение датчиков;
  • Прочный износостойкий корпус с винтовым зажимом обеспечивает надежную фиксацию датчиков даже на вибронагруженном оборудовании;
  • Маслостойкие материалы корпуса и кабеля, высокая допустимая температура эксплуатации, корпус со степенью защиты IP67 позволяют использовать датчики в тяжелых промышленных условиях;
  • Яркий дизайн и светодиодная индикация облегчают визуальный контроль за датчиком в процессе эксплуатации и настройки

Характеристики магнитных датчиков KIPPRIBOR серии LM:

Параметр Значение параметра
Модификация LM50-34.R1.U6.K LM50-34.R1.U1.K

LM50-34.I1.U1.K;

LM50-34.I1.U1.K08;

LM50-34.I1.U1.KZ3

Тип датчика герконовый герконовый  магниторезистивный (датчик Холла)
Коммутационная функция NO (2-х проводное подключение) NO (3-х проводное подключение) NO (3-х проводное подключение)
Коммутационный элемент геркон геркон транзистор (PNP/NPN автоопределение)
Номинальное напряжение 12...240 VDC / 24...240 VAC 10...30 VDC 10...30 VDC
Коммутируемый ток (max) 100 мА 500 мА 100 мА
Максимальная отключаемая нагрузка (max) 10 Вт 10 Вт 3 Вт
Потребляемый ток (max)  — 10 мА, при 24В 7,5 мА, при 24В
Падение напряжения на датчике 2,5 В, при токе 100 мА DC  0,1 В, при токе 500 мА DC 1 В, при токе 100 мА DC
Ток утечки (max)  —  — 0,01 мА
Индикация красный светодиод*  желтый светодиод красный светодиод
Кабель  ∅2,9 мм, 2 жилы, маслостойкая изоляция ∅2,9 мм, 3 жилы, маслостойкая изоляция ∅2,9 мм, 3 жилы, маслостойкая изоляция
Чувствительность 35...45 Гс 35...45 Гс 40...800 Гс
Частота срабатывания 200 Гц 200 Гц 5000 Гц
Температура эксплуатации –10...70°C –10...70°C –10...70°C
Стойкость к ударной нагрузке 30 g 30 g 50 g
Стойкой к вибрационной нагрузке 9 g 9 g 9 g
Класс защиты IP67  IP67  IP67
Встроенная электрическая защита  — От тока обратной полярности, от перенапряжения
Подключение кабельный вывод 2,5м кабельный вывод 2,5м

кабельный вывод 2,5 м,

разъём М8,

разъём EZ3


Принцип действия магнитных датчиков KIPPRIBOR серии LM

Принцип работы герконовых и магниторезистивных датчиков одинаков. На поршне цилиндра установлено магнитное кольцо. В момент приближения поршня с магнитным
кольцом к датчику, чувствительный элемент реагирует на магнитное поле и выход датчика замыкается. Одновременно с замыканием выхода включается светодиод, сигнализируя о срабатывании датчика.

Принцип действия магнитных датчиков KIPPRIBOR серии LM

Каждый тип датчиков имеет свои достоинства и недостатки друг относительно друга.

Для герконовых датчиков: Для магниторезистивных:

+ Выше отключаемая мощность
+ Есть датчики с универсальным питанием (AC/DC)
+ Широкий диапазон коммутируемого напряжения (до 240 В)
+ Отсутствие токов утечки в выключенном состоянии
– Ниже частота срабатывания
– Подвержены механическому износу
– Отсутствие встроенной защиты
– Некоторые датчики требуют соблюдения полярности питания
– Нет датчиков с разъёмом


+ «Умная» схема с автоопределением типа входа (PNP/NPN)
+ Встроенная защита от обратной полярности и
перенапряжения
+ Выше частота переключения
+ Отсутствует дребезг контактов
+ Не подвержены механическому износу
+ Лёгкое подключение и быстрая замена за счёт разъёмов
M8 и EZ3
– Ниже отключаемая мощность
– Присутствует назначительный ток утечки в выключенном
состоянии
– Нет датчиков на переменное напряжение


Функциональная схема применения магнитных датчиков KIPPRIBOR серии LM на примере установки для запайки стаканчиков крышками из фольги

Функциональная схема применения магнитных датчиков KIPPRIBOR серии LM

Описание работы:
1. Контроллер подаёт команду «вниз» на пневмораспределитель;
2. Пневмораспределитель срабатывает и впускает воздух в цилиндр;
3. Поршень цилиндра опускается. Срабатывает датчик нижнего положения и контроллер получает сигнал «Поршень в нижнем положении»;
4. Контроллер подаёт команду «вверх» на пневмораспределитель;
5. Поршень цилиндра поднимается в исходное положение. Датчик верхнего положения фиксирует возврат поршня, даёт сигнал контроллеру.


Схемы подключения магнитных датчиков KIPPRIBOR серии LM

LM50-34.R1.U6.K



Схема подключения магнитных датчиков KIPPRIBOR серии LM



LM50-34.I1.U1.K



NPN

Схема подключения магнитных датчиков KIPPRIBOR серии LM



PNP

Схема подключения магнитных датчиков KIPPRIBOR серии LM

LM50-34.I1.U1.K08, LM50-34.I1.U1.KZ3



NPN

Схема подключения магнитных датчиков KIPPRIBOR серии LM

PNP

Схема подключения магнитных датчиков KIPPRIBOR серии LM

LM50-34.R1.U1.K

Схема подключения магнитных датчиков KIPPRIBOR серии LM


Распиновка разъёмов M8 и EZ3

M8

Распиновка разъёма M8 магнитного датчика KIPPRIBOR серии LM

EZ3

Распиновка разъёма EZ3 магнитного датчика KIPPRIBOR серии LM


Габаритные размеры датчиков KIPPRIBOR серии LM

Модель Габаритные размеры
LM50-34.R1.U6.K Габаритные размеры магнитного датчика KIPPRIBOR LM50-34.R1.U6.K
LM50-34.R1.U1.K Габаритные размеры магнитного датчика KIPPRIBOR LM50-34.R1.U1.K
LM50-34.I1.U1.K Габаритные размеры магнитного датчика KIPPRIBOR LM50-34.I1.U1.K
LM50-34.I1.U1.K08 Габаритные размеры магнитного датчика KIPPRIBOR LM50-34.I1.U1.K08
LM50-34.I1.U1.KZ3 Габаритные размеры магнитного датчика KIPPRIBOR LM50-34.I1.U1.KZ3

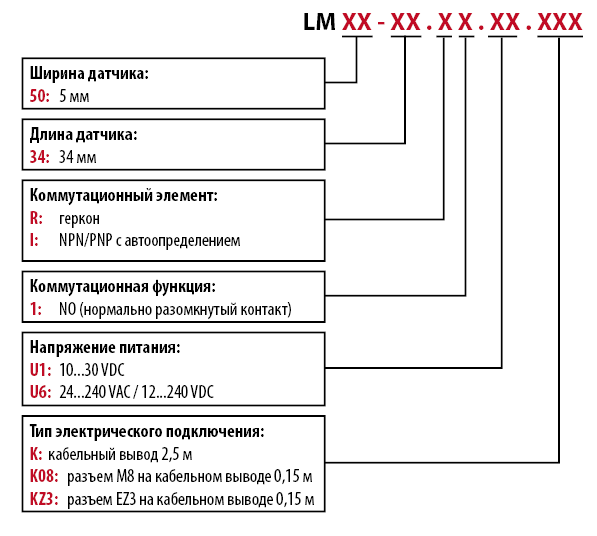

Обозначение при заказе магнитных датчиков KIPPRIBOR серии LM

Обозначение при заказе магнитных датчиков KIPPRIBOR серии LM

Пример обозначения при заказе:

LM50-34.I1.U1.K08
вы заказали:
LM – Магнитный датчик
50 – Ширина корпуса 5 мм
34 – Длина корпуса 34 мм
I – С автоматическим определением схемы (PNP/NPN),
1 – С коммутационной функцией NO
U1 – Напряжением питания 10...30 VDC
K08 – C разъёмом М8




Способы монтажа магнитных датчиков KIPPRIBOR серии LM

  Фиксация в Т-пазе винтовым зажимом Фиксация на гильзе круглого цилиндра
с помощью монтажного набора серии PBI
Фиксация на стяжной шпильке пневмоцилиндра
с помощью монтажного набора серии PN
Тип цилиндра

Пневмоцилиндр с Т-образным пазом

Круглый пневмоцилиндр

Пневмоцилиндр со стяжными шпильками

Способ монтажа

Способы монтажа магнитных датчиков KIPPRIBOR серии LM

Фиксация винтовым зажимом

Способы монтажа магнитных датчиков KIPPRIBOR серии LM

Монтажный набор серии PBI

Способы монтажа магнитных датчиков KIPPRIBOR серии LM

Монтажный набор серии PN

Монтажные размеры

Способы монтажа магнитных датчиков KIPPRIBOR серии LM

Размеры Т-паза

Диаметр цилиндра:
PBI-01: ∅6-63 мм;
PBI-02: ∅6-125 мм
Диаметр шпильки:
PN-6: ∅4-6 мм;
PN-8: ∅8 мм;
PN-10: ∅10 мм;
PN-12: ∅12 мм;
PN-16: ∅14-16 мм

Таблица аналогов магнитных датчиков KIPPRIBOR серии LM

Модификация датчика KIPPRIBOR Аналоги других производителей
Camozzi Festo TEKO SMC Sick
LM50-34.R1.U6.K

CST-220

SME-8M MS FE8

FY-59B

D-Y7BA

RZT7
LM50-34.R1.U1.K CST-232
LM50-34.I1.U1.K CST-332 SMT-8M

DY-59A

D-Y7P

D-Y7G

F-Y59B

MZT8
LM50-34.I1.U1.K08 CST-362
LM50-34.I1.U1.KZ3

Таблица применимости магнитных датчиков KIPPRIBOR серии LM на пневмоцилиндрах различных производителей

Производитель Серия цилиндров с установкой датчика в Т-паз Серия цилиндров для установки датчика с помощью монтажного набора серии PN Серия цилиндров для установки датчика с помощью монтажного набора серии PBI
Festo

ADN

DSBC

DFSP DSNU
KIPVALVE

KVNG

KVSC

KVMAL
SMC C95, C55 c T-слотом C96 C85
Camozzi

31-31R

32-32R

52

QC-QCTB-QCTF

47

62

61

69

40

60

Серия 63 с круглой гильзой
Pneumax

1540-1550 ECOMPACT-S SERIES

с магнитом в поршне

1394

1315

1306,1307,1308

1230-1232

1280-1294

1260-1274 с магнитом в поршне

1280-1294 "MIR"
