Концевые выключатели и микровыключатели

Концевые выключатели KIPPRIBOR серии KLS-P1.xxx

Концевые выключатели KIPPRIBOR серии KLS-P1.xxx

Купить онлайн

Концевые выключатели KIPPRIBOR серии KLS-P1 предназначены для контроля положения, перемещения, наличия объектов, формирования управляющих сигналов и коммутации цепей управления постоянного и переменного тока.

Концевые выключатели KIPPRIBOR серии KLS-P1 в прочном металлическом корпусе. Отличаются многообразием исполнений чувствительного элемента. Используются в качестве конечных, путевых выключателей, устройств блокировки и коммутационных элементов на станках, автоматизированных производственных линиях и другом промышленном оборудовании.




Технические характеристики концевых выключателей KIPPRIBOR серии KLS-P1:

Параметр Значение параметра
Скорость срабатывания 0,5 мм/с…500мм/с
Частота срабатывания механическая: 120 переключений/мин
электрическая: 30 переключений/мин
Тип контакта 1НО+1НЗ
Номинальный ток 0,8 A/ 380VAC (AC-15(1))
0,1A / 220 VDC (DC-13(1))
Термический ток(2) 5 A
Сопротивление контактов <50 мОм
Сопротивление изоляции 100 мОм (500 VDC)
Диэлектрическая прочность 1890 VAC в течение минуты между контактами
2500 VAC в течение минуты между контактом и корпусом
2500 VAC в течение 1 минуты между корпусом и заземлением
Виброустойчивость Отказы в работе: 10...55 Гц (удвоенная амплитуда 1,5 мм)
Ударопрочность Разрушение: 1000 м/c2
Отказы в работе: 300 м/c2
Рабочая температура -5…+60°C без обледенения и образования конденсата
Влажность <90%
Механическая износостойкость 6 млн. циклов
Электрическая износостойкость 300 000 циклов
Степень защиты IP65

(1) – Категории применения низковольтной аппаратуры управления и распределения для цепей в соответствии с МЭК 60947-5-1-97.
AC-15 – это категория применяется к включению электромагнитных нагрузок, мощность которых при включенном электромагните более 72 ВА.
DC-13 – это категория применяется к включению электромагнитных нагрузок.

(2) – действующее (эффективное) значение тока, термическое действие которого должна выдерживать данная электроустановка в течение заданного времени без повреждений, нарушающих ее работоспособность (Стандарт — СТ СЭВ 2726-80).




Рабочие характеристики:

Модели Макс. усилие срабатывания (OF) Рабочий ход (PT) Избыточный ход (OT)
KLS-P1.1201B 10 H 4 мм 4 мм
KLS-P1.1001B 10 Н 4 мм 4 мм
KLS-P1.1201C 25 H 4 мм 4 мм
KLS-P1.1001C 25 H 4 мм 4 мм
KLS-P1.1201D 25 Н 4 мм 4 мм
KLS-P1.1001D 25 Н 4 мм 4 мм
KLS-P1.1201L 18 Н 10° 10°
KLS-P1.1001L 18 Н 10° 10°
KLS-P1.1201R 18 Н 10°
KLS-P1.1001R 18 Н 10°
KLS-P1.1201G 10 Н 30° 50°
KLS-P1.1001G 10 Н 30° 50°
KLS-P1.1201P 10 Н 30° 50°
KLS-P1.1001P 10 Н 30° 50°
KLS-P1.1201K 10 Н 30° 50°
KLS-P1.1001K 10 Н 30° 50°
KLS-P1.1201U 10 Н 30° 50°
KLS-P1.1001U 10 Н 30° 50°



Таблица выбора концевых выключателей KIPPRIBOR серии KLS-P1:

Наименование Фото Чертеж
KLS-P1.1201B Концевой выключатель KLS-P1.1201B Концевой выключатель KLS-P1.1201B
KLS-P1.1001B Концевой выключатель KLS-P1.1001B Концевой выключатель KLS-P1.1001B
KLS-P1.1201C Концевой выключатель KLS-P1.1201C Концевой выключатель KLS-P1.1201C
KLS-P1.1001C Концевой выключатель KLS-P1.1001C Концевой выключатель KLS-P1.1001C
KLS-P1.1201D Концевой выключатель KLS-P1.1201D Концевой выключатель KLS-P1.1201D
KLS-P1.1001D Концевой выключатель KLS-P1.1001D Концевой выключатель KLS-P1.1001D

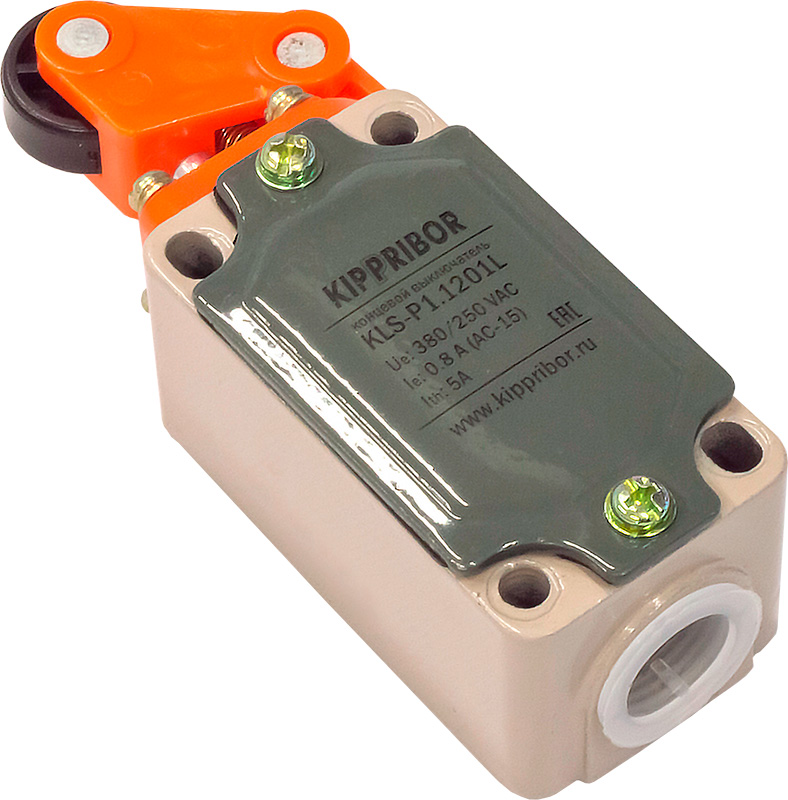

KLS-P1.1201L Концевой выключатель KLS-P1.1201L Концевой выключатель KLS-P1.1201L

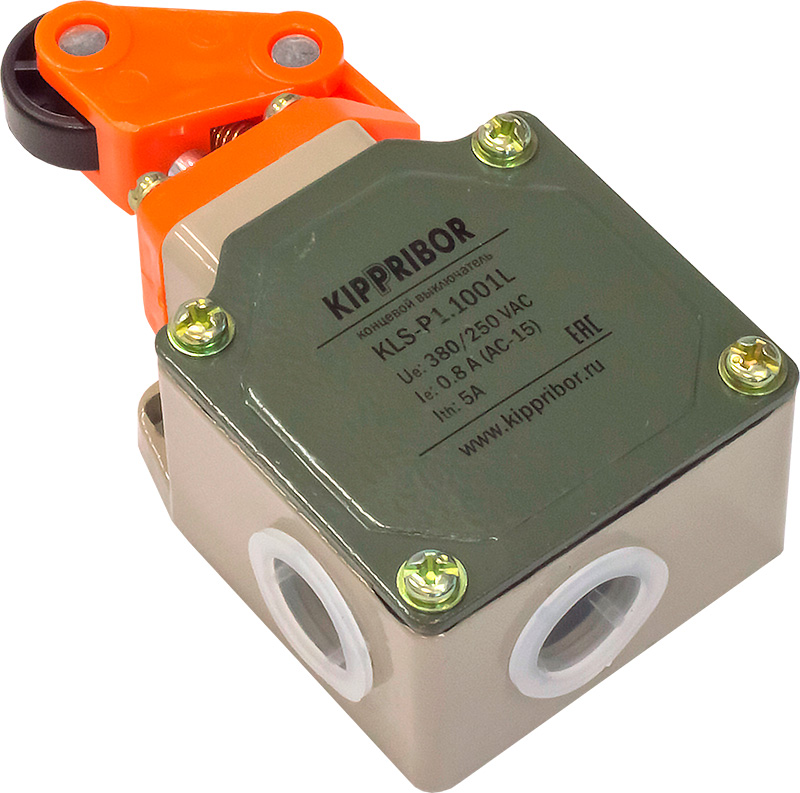

KLS-P1.1001L Концевой выключатель KLS-P1.1001L Концевой выключатель KLS-P1.1001L

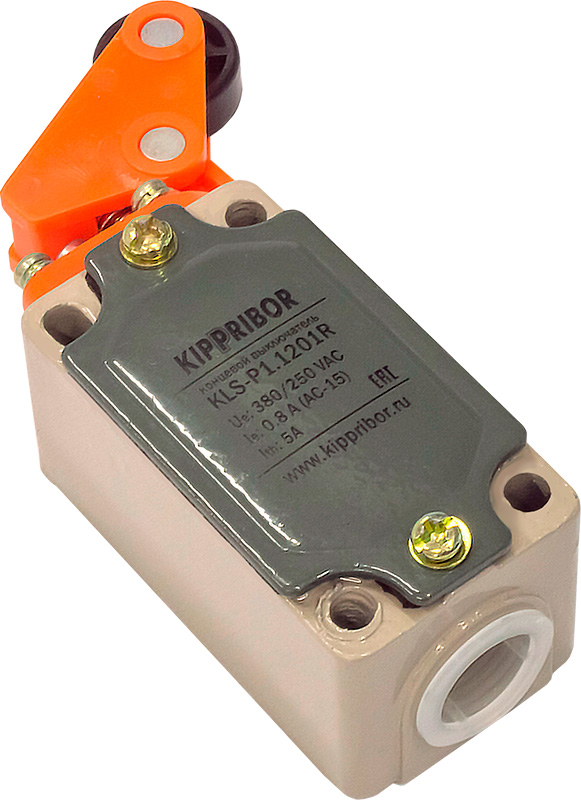

KLS-P1.1201R Концевой выключатель KLS-P1.1201R Концевой выключатель KLS-P1.1201R

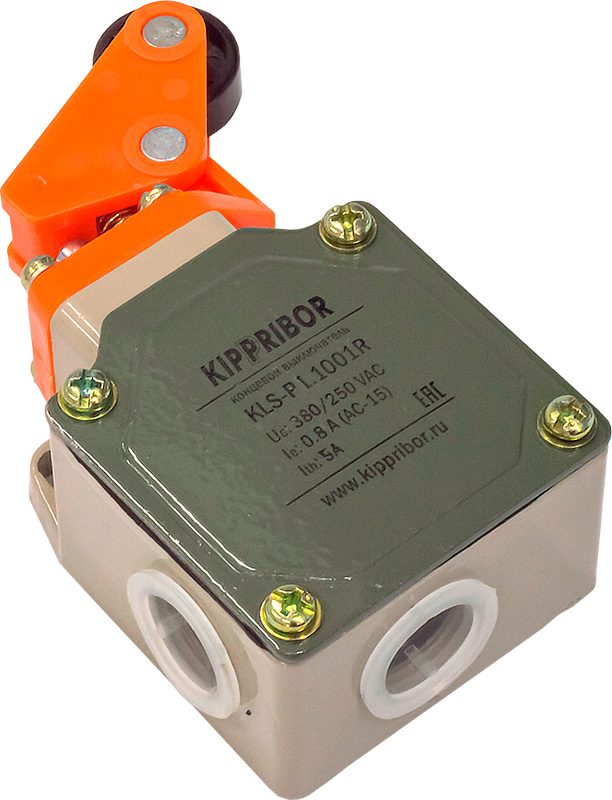

KLS-P1.1001R Концевой выключатель KLS-P1.1001R Концевой выключатель KLS-P1.1001R
KLS-P1.1201G Концевой выключатель KLS-P1.1201G Концевой выключатель KLS-P1.1201G
KLS-P1.1001G Концевой выключатель KLS-P1.1001G Концевой выключатель KLS-P1.1001G
KLS-P1.1201P Концевой выключатель KLS-P1.1201P Концевой выключатель KLS-P1.1201P
KLS-P1.1001P Концевой выключатель KLS-P1.1001P Концевой выключатель KLS-P1.1001P
KLS-P1.1201K Концевой выключатель KLS-P1.1201K Концевой выключатель KLS-P1.1201K
KLS-P1.1001K Концевой выключатель KLS-P1.1001K Концевой выключатель KLS-P1.1001K
KLS-P1.1201U Концевой выключатель KLS-P1.1201U Концевой выключатель KLS-P1.1201U
KLS-P1.1001U Концевой выключатель KLS-P1.1001U Концевой выключатель KLS-P1.1001U



Монтаж концевых выключателей:




Схема подключения:
