Тиристорные переключатели (твердотельные реле) и радиаторы

Серии KIPPRIBOR HD-xx44.ZD3 [M01] и HD-xx44.ZA2 [M01] общепромышленные ТТР (выключатели нагрузки) в стандартном корпусе

Серии KIPPRIBOR HD-xx44.ZD3 [M01] и HD-xx44.ZA2 [M01] общепромышленные ТТР (выключатели нагрузки) в стандартном корпусе

Твердотельные реле серий HD-xx44.ZD3 [M01] и HD-xx44.ZA2 [M01] – выключатели нагрузки с выходным силовым ключом типа TRIAC. Модификации серии применяются для коммутации максимальных токов до 40 А в нагрузке резистивного или индуктивного характера.

Особенности коммутации нагрузки для твердотельных реле серий HD-xx44.ZD3 [M01] и HD-xx44.ZA2 [M01]

  • Максимальный коммутируемый ток 40 А.
  • Коммутация токов до 30 А  при работе с резистивной нагрузкой, до 4 А  при работе с индуктивной нагрузкой.
  • Управляющий сигнал – постоянное напряжение (для HD-xx44.ZD3 [M01]) / переменное напряжение (для HD-xx44.ZA2 [M01]).
  • Диапазон коммутируемого напряжения от 40 до 440 VAC.
  • Коммутация как однофазной, так и трехфазной нагрузки (требуется по одному ТТР на каждую фазу).
  • ТТР переключается при переходе напряжения нагрузки через ноль. Это позволяет свести к минимуму коммутационные помехи.

ВНИМАНИЕ! При работе реле в режимах, сопровождающихся нагревом основания свыше 40°С необходимо применение радиаторов охлаждения...>>

Конструктивные особенности твердотельных реле серий HD-xx44.ZD3 [M01] и HD-xx44.ZA2 [M01]

  • Современная элементная база и высококачественные силовые ключи обеспечивают надежную и безотказную работу устройства.
  • Гальваническая развязка входной и выходной цепи.
  • Применение в качестве материала основания медного сплава позволяет повысить эффективность отвода тепла от силового ключа ТТР.
  • Cиловой ключ ТТР защищен от импульсных помех встроенной RC-цепью, что является особо актуальным при коммутации нагрузки, имеющей индуктивную составляющую.
  • Реле выполнено в корпусе из материала, обладающего высокой прочностью и устойчивостью к деформациям.
  • Повышенная теплостойкость материалов корпуса, а также заполнение компаундом внутренних элементов ТТР обеспечивают целостность устройства при возникновении аварийных ситуаций.

Технические характеристики реле серий HD-xx44.ZD3 [M01] и HD-xx44.ZA2 [M01]

Характеристики входных цепей ТТР серий HD-xx44.ZD3 [M01]/HD-xx44.ZA2 [M01]

Параметр Значение
Модель ТТР HD-xx44.ZD3 [M01] HD-xx44.ZA2 [M01]
Тип управляющего сигнала Дискретный сигнал напряжения
Диапазон напряжения управляющего сигнала 3…32 VDC 90…250 VAC
Напряжение гарантированного включения ≥ 3 VDC ≥ 90VAC
Напряжение гарантированного выключения ≤ 1 VDC ≤ 10 VAC
Ток потребления цепи управления ≤ 16 мА ≤ 30 мА
Время включения ≤ 10 мс f=50 Гц
Время выключения ≤ 10 мс f=50 Гц ≤ 40 мс
Максимальная частота переключения ≤ 50 Гц при f=50 Гц ≤ 20 Гц при f=50 Гц

  Характеристики выходной цепи ТТР серий HD-xx44.ZD3 [M01]/HD-xx44.ZA2 [M01]

Параметр Значение
Номинальный ток ТТР 10 А 15 А 25 А 40 А
Тип выходных силовых элементов TRIAC
Тип коммутируемой сети Однофазная/трехфазная1.
Вид коммутируемого тока Переменный
Вид коммутации: С контролем перехода через «0»
Минимальный коммутируемый ток 0,15 А
Максимальный коммутируемый ток 10 A 15 A 25 A 40 A
Ток утечки в закрытом состоянии ≤ 8 мА
Скорость нарастания тока (di/dt) 100 А/мкс
Максимальный импульс тока во включенном состоянии (≤ 10мс) 85 А 115 А 230 А 400 А
Диапазон напряжения питания нагрузки 44...440 VAC
Частота источника питания нагрузки 47…63 Гц
Максимальное пиковое напряжение 800 VAC (8 класс)
Тепловое сопротивление переход – основание (Rthjc) 1,1 °С/ Вт 1,1 °С/ Вт 0,8 °С/ Вт 0,5 °С/ Вт
Максимальная температура p-n перехода (Tjmax) 125°С
Мощность рассеивания 1,40 Вт*А
Падение напряжения в коммутируемой цепи во включенном состоянии ≤ 1,6 V
Скорость нарастания напряжения в закрытом состоянии (dV/dt) 200 В/мкс
I2t (< 10 мс) 200 А2с 200 А2с 310 А2с 1010 А2с
Электрическая прочность изоляции (цепь упр. / вых. цепь) 2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вх. цепь) 2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вых. цепь) 2500 V в течение 1 минуты
Сопротивление изоляции 500 МОм (при 500 VDC)

1 - для коммутации трехфазной нагрузки устанавливается одно ТТР на каждую фазу. Допустимые схемы включения нагрузки: «звезда», «звезда с нейтралью», «треугольник».

Общие технические характеристики ТТР серий HD-xx44.ZD3 [M01]/HD-xx44.ZA2 [M01]

Параметр Значение
Температура окружающей среды -30…+70 °С
Охлаждение Воздушное
Материал основания Медь никелированная
Индикация наличия управляющего сигнала Светодиодная
Тип монтажа Крепление винтами на поверхность
Масса ≤ 130 г

  Модификации и номинальные токи ТТР серий HD-xx44.ZD3 [M01]/HD-xx44.ZA2 [M01]

Модификация ТТР Номинальный ток нагрузки
Серия HD-xx44.ZD3 [M01]
HD-1044.ZD3 [M01] 10 А
HD-1544.ZD3 [M01] 15 А
HD-2544.ZD3 [M01] 25 А
HD-4044.ZD3 [M01] 40 А
Серия HD-xx44.ZA2 [M01]
HD-1044.ZA2 [M01] 10 А
HD-1544.ZA2 [M01] 15 А
HD-2544.ZA2 [M01] 25 А
HD-4044.ZA2 [M01] 40 А



Габаритные и установочные размеры ТТР серий HD-xx44.ZD3 [M01]/HD-xx44.ZA2 [M01]

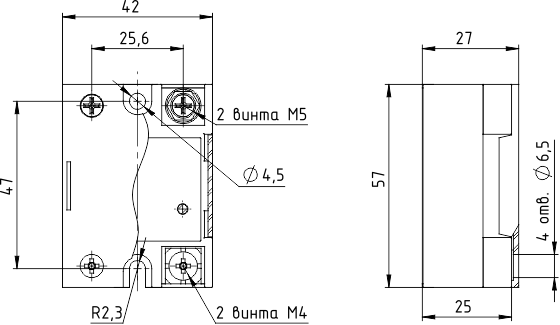

Реле серии HD-хх44.ZD3 [M01]

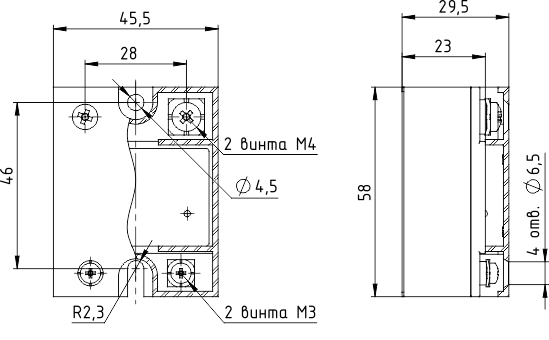

Реле серии HD-хх44.ZA2 [M01]



Схемы подключения ТТР серий HD-xx44.ZD3 [M01]/HD-xx44.ZA2 [M01]

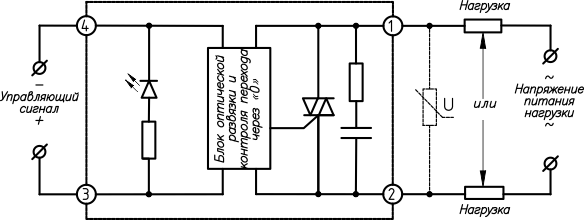

Реле серии HD-хх44.ZD3 [M01]

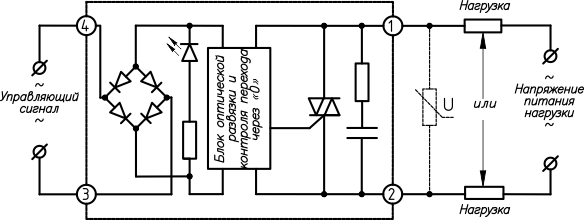

Реле серии HD-хх44.ZA2 [M01]

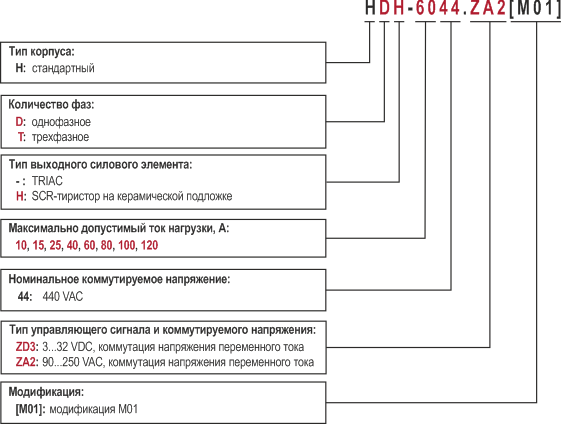

Обозначение при заказе ТТР серий HD-xx44.ZD3 [M01]/HD-xx44.ZA2 [M01]

Например: HD-2544.ZA2 [M01]

Вы заказали: твердотельное реле в стандартном корпусе, однофазное, тип выходного ключа – TRIAC, максимальный ток нагрузки 25 А, номинальное коммутируемое напряжение 440 VAC, управляющий сигнал – напряжение 90…250 VAC, коммутация напряжения переменного тока, модификация [M01].



Перейти в раздел "Помощник в подборе твердотельного реле KIPPRIBOR" Подробнее...>>
